4
НАПОЛЬНЫЙ ВЕНТИЛЯТОР

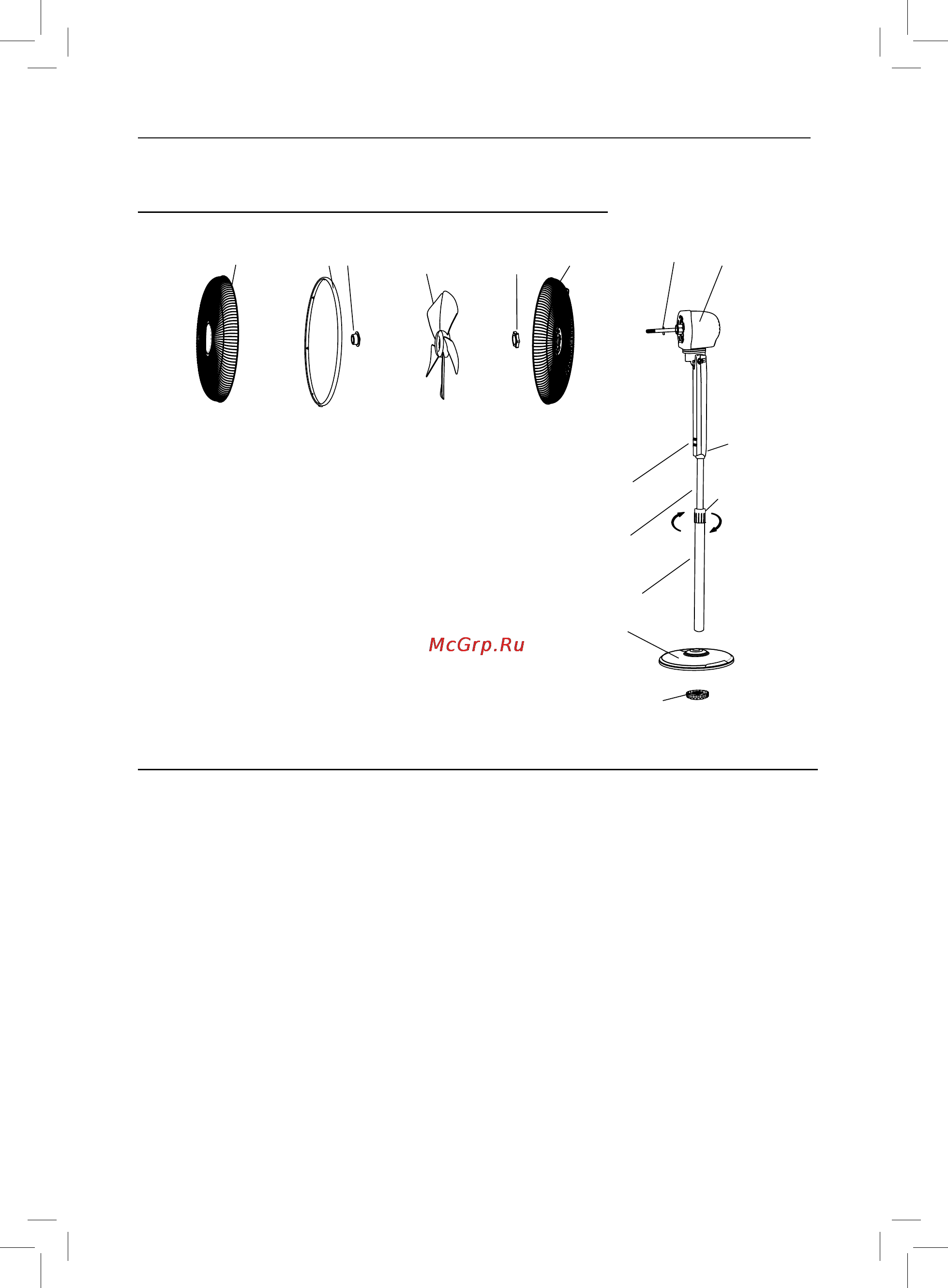

ОПИСАНИЕ:
Передняя решетка1.
Обод2.
Фиксатор3.
Лопасти4.
Винт5.
Задняя решетка6.
Ось7.
Корпус8.
Панель управления9.
Держатель10.
Фиксатор трубки11.
Удлинительная трубка12.
Крепление стойки13.
Основание14.
Гайка15.
СБОРКА
Открутите гайку (15) от крепления стойки (13).1.
Установите крепление стойки (13) в отверстие в основании (14) и закрутите 2.
гайкой (15).
Ослабьте фиксатор трубки (11), отрегулируйте удлинительную трубку (12), 3.
находящуюся внутри крепления стойки (13), на необходимую высоту и закрепите
ее фиксатором.
Установите корпус (8) с держателем (10) на удлинительную трубку (12). 4.
Зафиксируйте держатель (10) на удлинительной трубке (12) с помощью винта,
находящегося в нижней части держателя (10).
Установите заднюю решетку (6) на ось (7), далее наденьте винт (5).5.
Установите лопасти (4) на ось (7) до конца. Закрепите лопасти при помощи 6.
фиксатора (3), повернув его против часовой стрелки.
Соедините вместе переднюю (1) и заднюю (6) решетки, выровняйте их вершины 7.
и надежно закрепите зажимами обода (2), расположенными на боковой
поверхности.
1
2
3
4
5
6
78
9
10
11
12
13
14
15
