НАПОЛЬНЫЙ ВЕНТИЛЯТОР

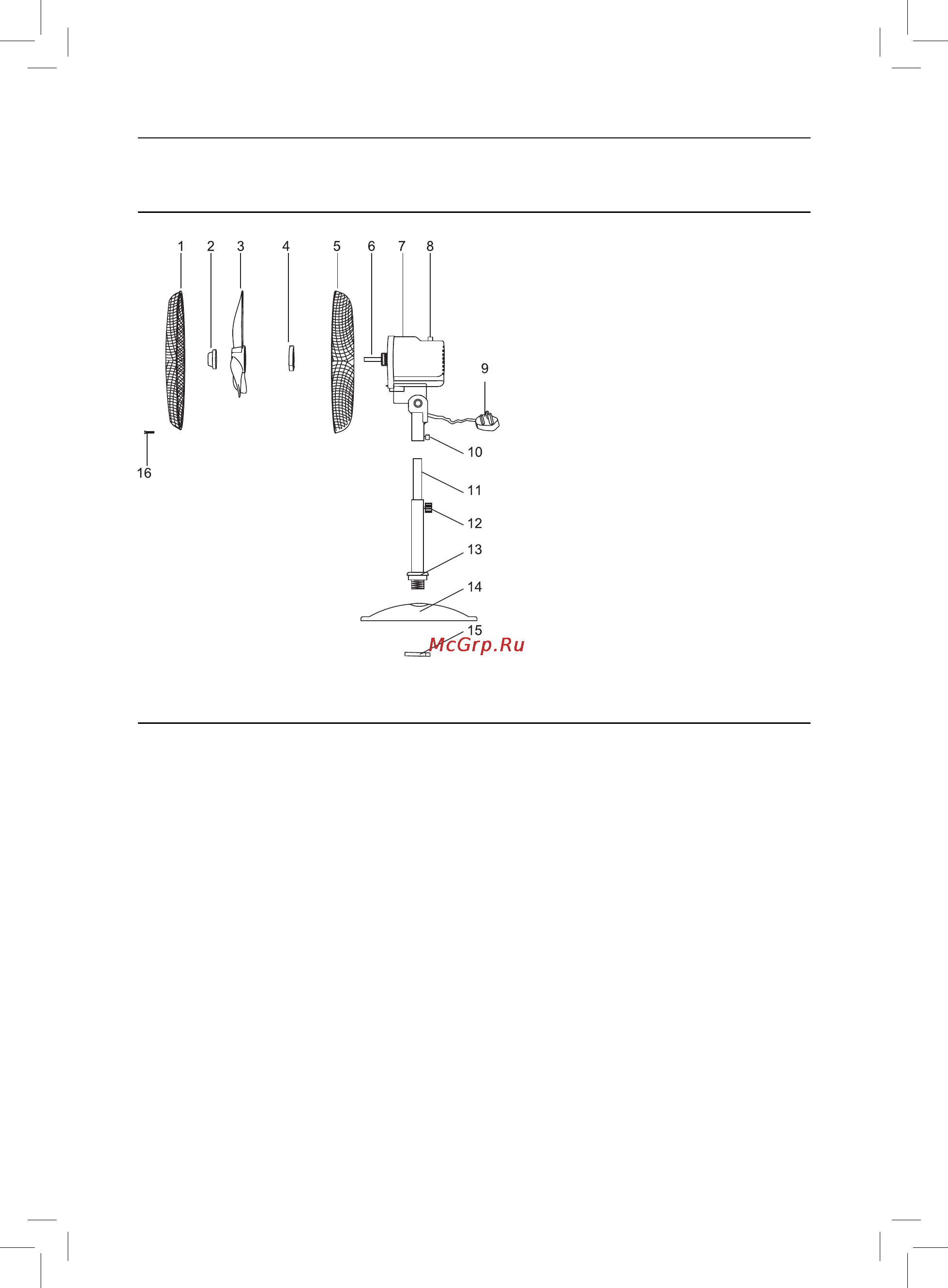

ОПИСАНИЕ

Передняя решетка 1.

Фиксатор 2.

Лопасти 3.

Винт А 4.

Задняя решетка5.

Ось 6.

Корпус7.

Кнопка вращения корпуса8.

Шнур питания, вилка9.

Гайка10.

Удлинительная трубка11.

Фиксатор трубки12.

Крепление стойки13.

Основание14.

Гайка15.

Винт В16.

СБОРКА

Вставьте винт крепления стойки (13) в отверстие в основании (14) и 1.

закрутите гайкой (15)

Открутите фиксатор трубки (12) и отрегулируйте высоту. 2.

Установите корпус (7) на удлинительную трубку (11). Зафиксируйте корпус 3.

(7) на удлинительной трубке (11) с помощью гайки (10).

Установите заднюю решетку (5) на ось (6) далее наденьте винт А (4). 4.

Установите лопасти (3) на ось (6) до конца. Закрепите лопасти при помощи 5.

фиксатора (2), повернув его против часовой стрелки.

Соедините вместе переднюю (1) и заднюю (5) решетки, выровняйте их 6.

вершины и надежно закрепите винтом В (16)
