4

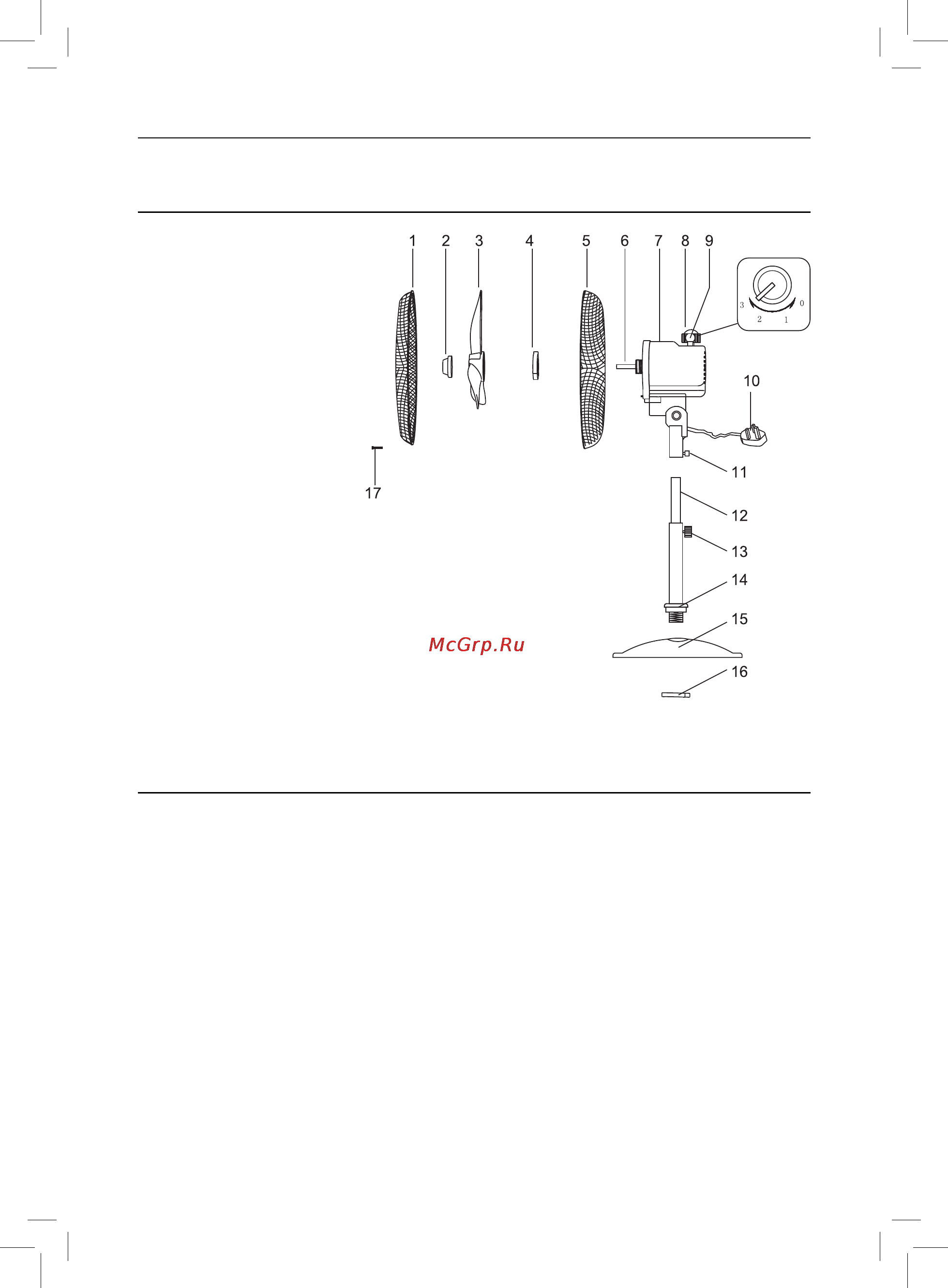

НАПОЛЬНЫЙ ВЕНТИЛЯТОР
1. Передняя решетка
2. Фиксатор
3. Лопасти
4. Винт В
5. Задняя решетка
6. Ось
7. Корпус
8. Кнопка вращения корпуса
9. Регулятор скоростных
режимов
10. Шнур питания, вилка
11. Гайка
12. Удлинительная трубка
13. Фиксатор трубки
14. Крепление стойки
15. Основание
16. Гайка
17. Винт
СБОРКА
1. Вставьте винт крепления стойки (14) в отверстие в основании (15) и закрутите
гайкой (16)
2. Открутите фиксатор трубки (13) и отрегулируйте высоту. Затем затяните
крепежный винт (13).
3. Установите корпус (7) на удлинительную трубку (12). Зафиксируйте корпус (7)
на удлинительной трубке (12) с помощью гайки (11).
4. Установите заднюю решетку (5) на ось (6) далее наденьте винт В (4).
5. Установите лопасти (3) на ось (6) до конца. Закрепите лопасти при помощи
фиксатора (2), повернув его против часовой стрелки.
6. Соедините вместе переднюю (1) и заднюю (5) решетки, выровняйте их вершины
и надежно закрепите винтом (17).
ОПИСАНИЕ:
