Rolsen RTF-915 [4/8] Сборка

НАСТОЛЬНЫЙ ВЕНТИЛЯТОР

ОПИСАНИЕ:

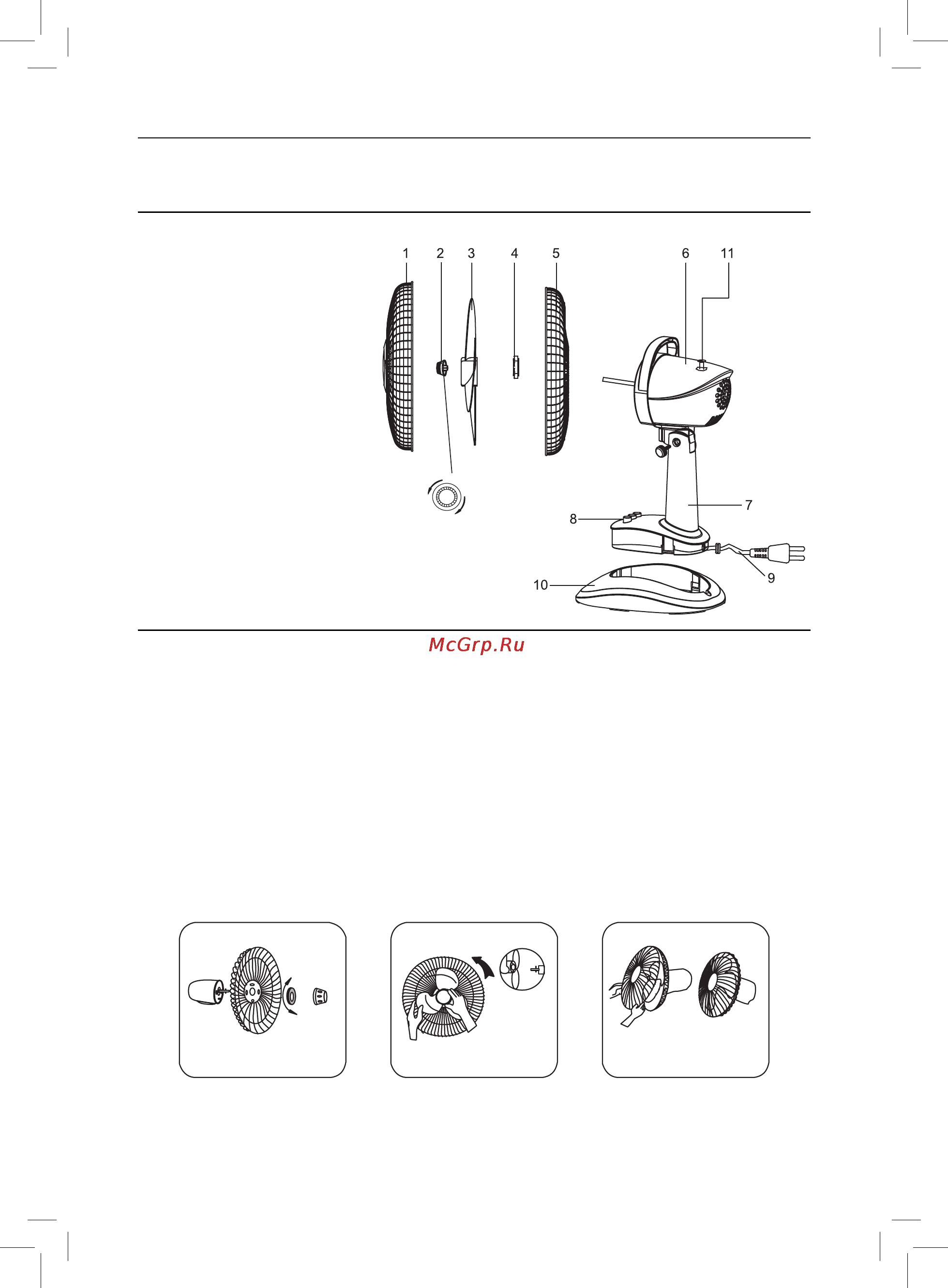

1. Передняя решетка

2. Фиксатор

3. Лопасти

4. Винт

5. Задняя решетка

6. Корпус

7. Стойка

8. Панель управления

9. Эл. шнур

10. База

11. Кнопка поворота корпуса

СБОРКА

1. Распакуйте коробку с вентилятором.

2. Установите заднюю решетку (5) на корпус (6). Следите, чтобы выступы на

корпусе мотора совпали с отверстиями на решетке.

3. Закрепите решетку винтом (4).

4. Установите лопасти (3) на ось вентилятора до упора и закрутите их

фиксатором (2), повернув против часовой стрелки.

5. Установите переднюю (1) решетку на заднюю (5) и выровняйте вершины

решеток.

6. Зафиксируйте решетки замками на ободе решетки.

Рис. 1 Рис. 2 Рис. 3
