Форматы звуковых соединений
Звуковое оборудование может быть подключено к аудио/видео ресиверу при помощи любого из
следующих звуковых форматов: аналогового, оптического, коаксиального, аналогового
многоканального или HDMI.

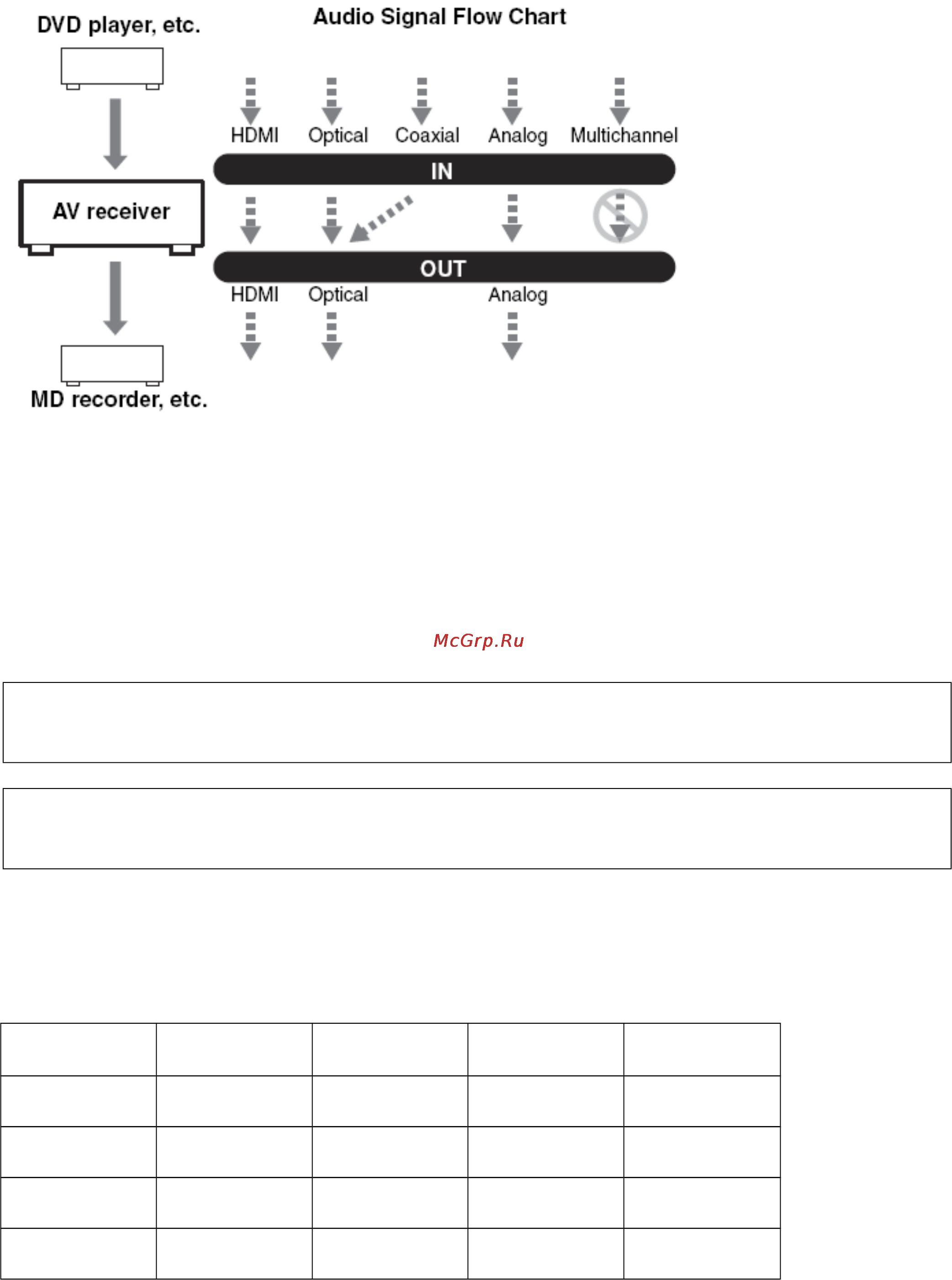

(Схема прохождения аналогового сигнала)
При выборе формата соединения, помните, что ресивер не выполняет преобразование
цифровых входных сигналов в аналоговый линейный выход и наоборот. Например, звуковые
сигналы, подключенные ко входу OPTICAL или COAXIAL, не выводятся на аналоговый выход
TAPE OUT.
страница 26
Подключение телевизора или видеопроектора
Шаг 1: Подсоединение видео
Выберите видео соединение, которое подходит вашему телевизору (A, B или C), и затем
выполните подключение.
Шаг 2: Подсоединение звука
Выберите звуковое соединение, которое подходит вашему телевизору (a, b или c), и затем
выполните подключение.
Посредством соединения а, вы можете слушать и записывать звук от вашего телевизора и
прослушивать в Зоне 2.
Чтобы наслаждаться Dolby Digital и DTS, используйте соединение b или c. (Для записи,
используйте а и b, или a и c.)
Соединение Аудио/видео
ресивер
Прохождени
е сигнала
Телевизор Качество
изображения
A
COMPONENT
VIDEO OUT
-> Компонентны
й видеовход
Наилучшее
B
MONITOR
OUT S
-> Вход S-Video Лучше
C
MONITOR
OUT V
-> Композитный
видеовход
Стандартное
a
VIDEO 3 IN
L/R
<- Аналоговый
звуковой
