HD медиаплеер WD TV Live
Руководство по эксплуатации
ПЕРВЫМ ДЕЛОМ – 19

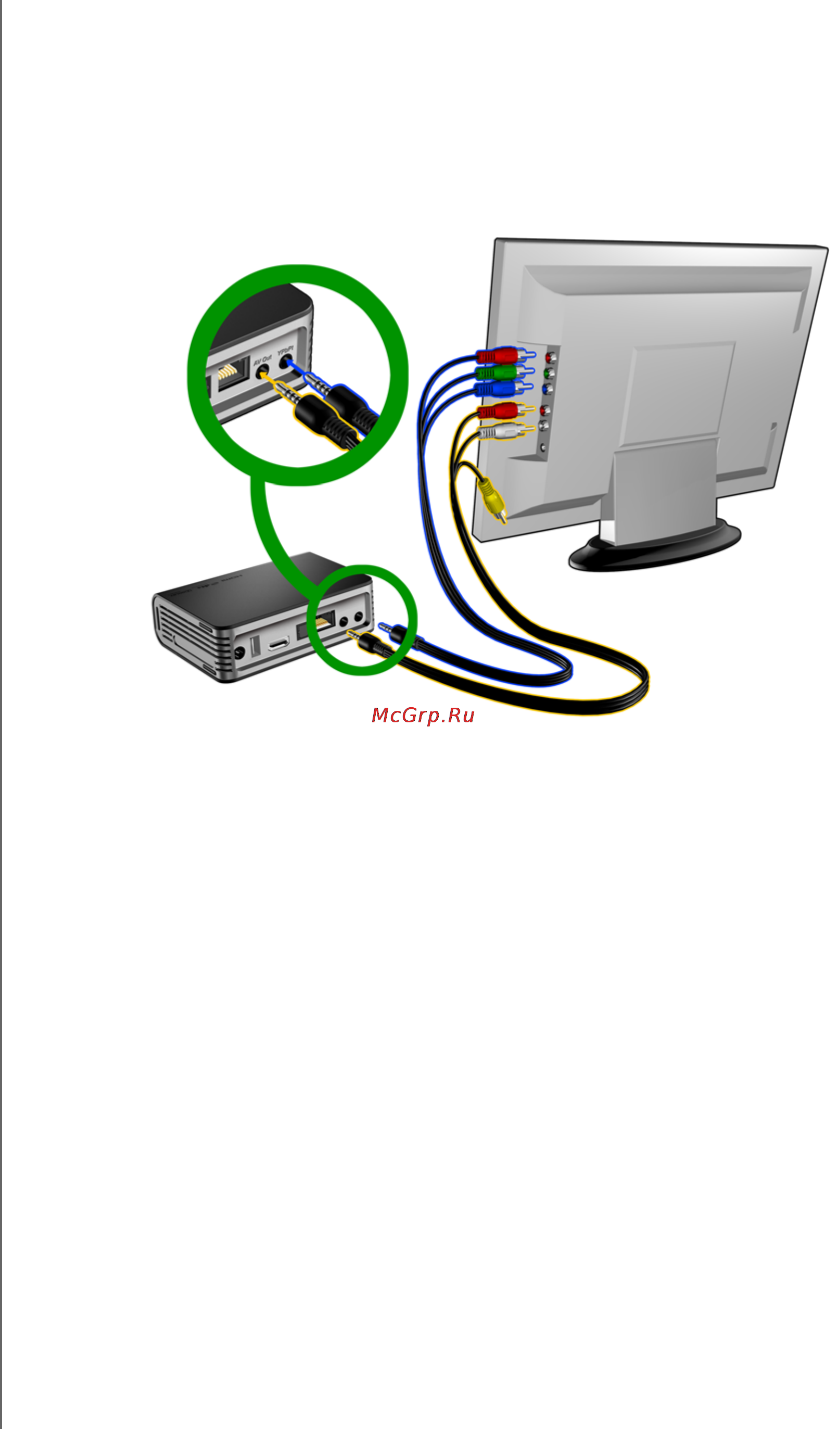

Чтобы подключить медиаплеер компонентным видеокабелем:
1. Вставьте мини-штепсель кабеля в гнездо компонентного сигнала на
медиаплеере.
2. Подключите штепсели на другом конце кабеля к гнездам видеовхода
компонентного сигнала на телевизоре или аудиовидеосистеме (если
таковая имеется): красный к красному, зеленый к зеленому и синий
к синему.
3. Для подключения звука вставьте мини-штепсель кабеля составного
сигнала в соответствующее гнездо на медиаплеере.
4. Подключите штепсели на другом конце кабеля к гнездам аудиовхода на
телевизоре: красный к красному и белый к белому.
В течение нескольких секунд телевизор должен обнаружить наличие
медиаплеера. Если телевизору не удается обнаружить медиаплеер, то
вам может понадобиться сменить источник сигнала на телевизоре
на
компонентный или составной, в зависимости от того, к какому входу
подключен медиаплеер. За подробностями обращайтесь к руководству
по эксплуатации телевизора.
После обнаружения медиаплеера на экране сначала будет видна
загрузочная заставка, а затем появится главный экран интерфейса
пользователя.
Подключение аудиовидеокабелем составного сигнала (обычное
разрешение)
Для подключения кабелем составного сигнала:
1. Вставьте
мини-штепсель кабеля в гнездо составного сигнала на
медиаплеере.
