Loewe 70994Q00 [11/12] Монтаж

Монтаж

Панель для оборудования

напольной подставки Floor Stand C

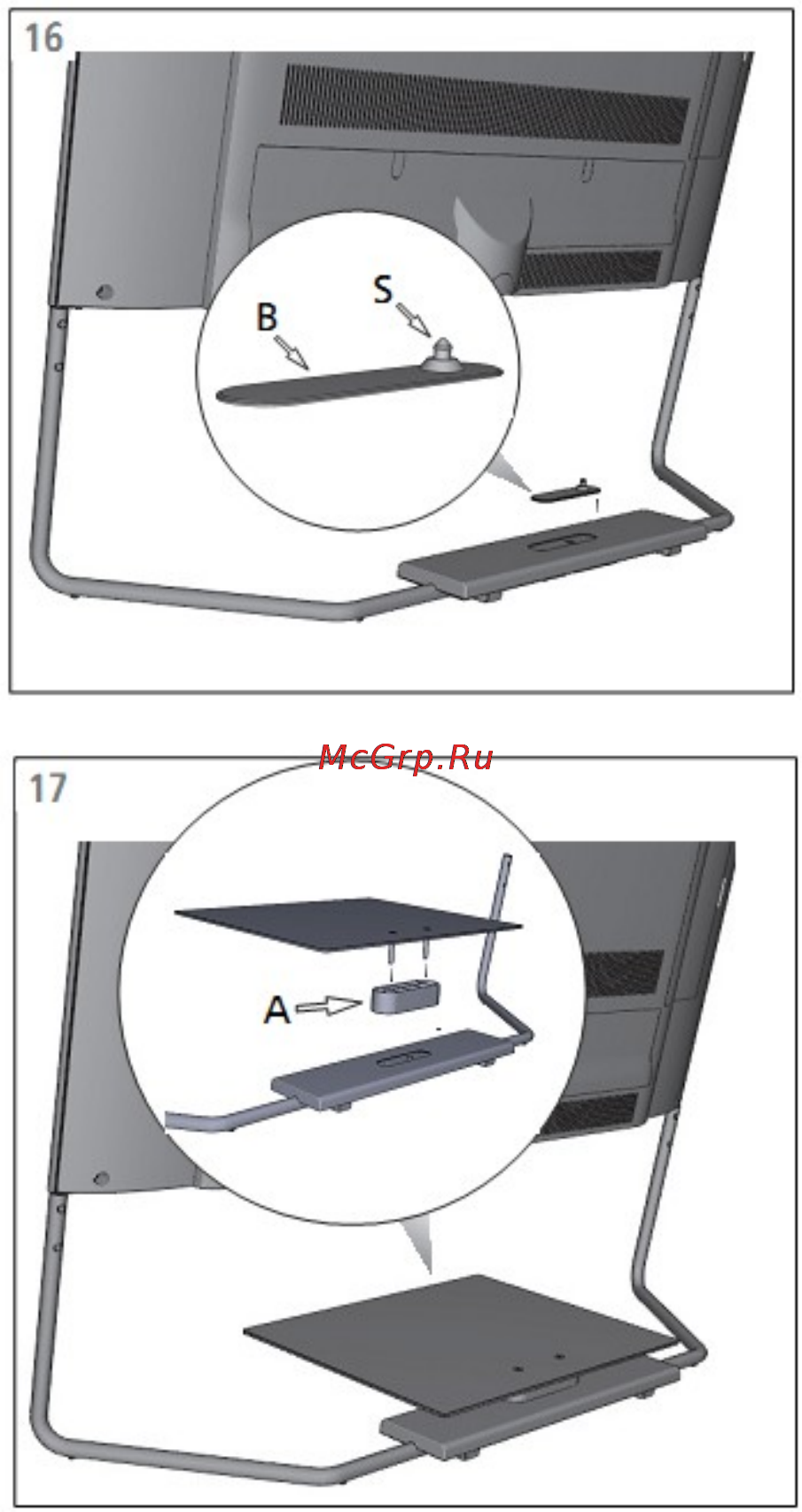

Прежде всего снять накладку LOEWE (рис.16, стрелка B)

пластины основания. Для этого использовать присоску

(рис.16, стрелка S). Установить его на накладку и потянуть

накладку на присоске.

Она больше не потребуется для монтажа.

Установить адаптеры, входящие в комплект поставки (рис.

17, стрелка A) на трубчатую опорную раму. При установке в

соответствующее отверстие штифт крепления адаптера

должен быть направлен вниз.

Взять панель для оборудования. Установить на неё

адаптеры как показано на рис.17. При установке

расположить панель для оборудования таким образом,

чтобы винты винты полностью зашли в отверстия.

Затянуть оба винта с помощью ключа, входящего в комплект

поставки (T30). Момент затяжки должен составлять около

3 Нм.
