Loewe 70994Q00 [8/12] Монтаж

Монтаж

Напольная подставка Floor Stand C 32/40

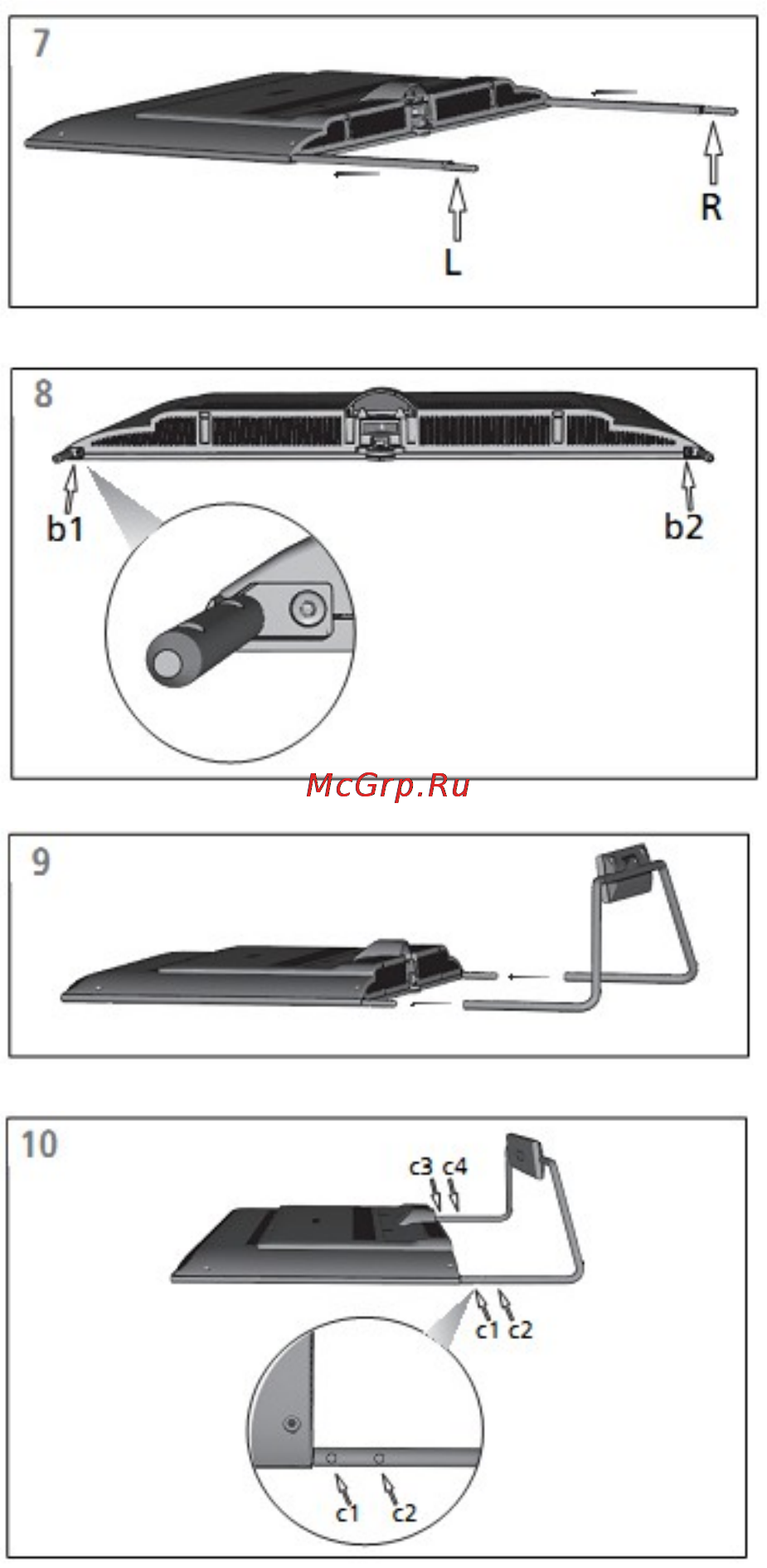

Вставить два адаптера в отверстия, расположенные в

нижней части телевизора (рис. 7, стрелки L, R). Не

допускать изгиба адаптеров.

Для крепления адаптеров использовать винты (M4x12),

входящие в комплект поставки. Установить винты (рис. 8,

стрелки b1, b2) и затянуть их с помощью ключа (T20)

(момент затяжки прибл. 2 Нм).

Взять трубчатую опорную раму. Установить её на ранее

установленный адаптер как показано на рис. 9. При

установке трубчатой опорной рамы обеспечить

равномерное вхождение в оба адаптера.

Для крепления трубчатой опорной рамы использовать

винты (M4x10), входящие в комплект поставки. Установить

винты (рис. 10, стрелки c1, c2, c3, c4) и затянуть их с

помощью ключа (T20) (момент затяжки прибл. 2 Нм).

Установить напольную подставку и телевизор на пол.

Подключить соединительные кабели и установить на

место крышку кабельного отсека на телевизоре.

Примечание.

Прокладка кабелей может быть осуществлена в рукавах

из ткани, такой вариант будет более незаметным и

элегантным. Рукав из ткани не включен в комплект

поставки. Рукав необходимой длины вы можете заказать

у своего дилера или в центре сервисного обслуживания.

Рукав для кабеля, чёрный: арт.№ 31947 004.

Рукав для кабеля, серебряный: арт.№ 31947 005.
