8
ВНИМАНИЕ: Режущая кромка ножей очень хрупкая. Во избежание сколов кромки, будьте внимательны, манипулируя
вблизи ее направляющей для установки высоты ножей.
Чтобы избежать несчастных случаев во время строгания, необходимо произвести надежную затяжку узла фиксирующими
болтами.
12.3. Юстировка оси строгального вала относительно плоскости стола.
12.3.1.Прострогайте на машине заготовку (по возможности предельной
ширины) и измерьте ее толщину с левой и правой
стороны после прогона (строгания). Если толщина обеих сторон заготовки различна и составляет «Х» мм, выполните следующее:

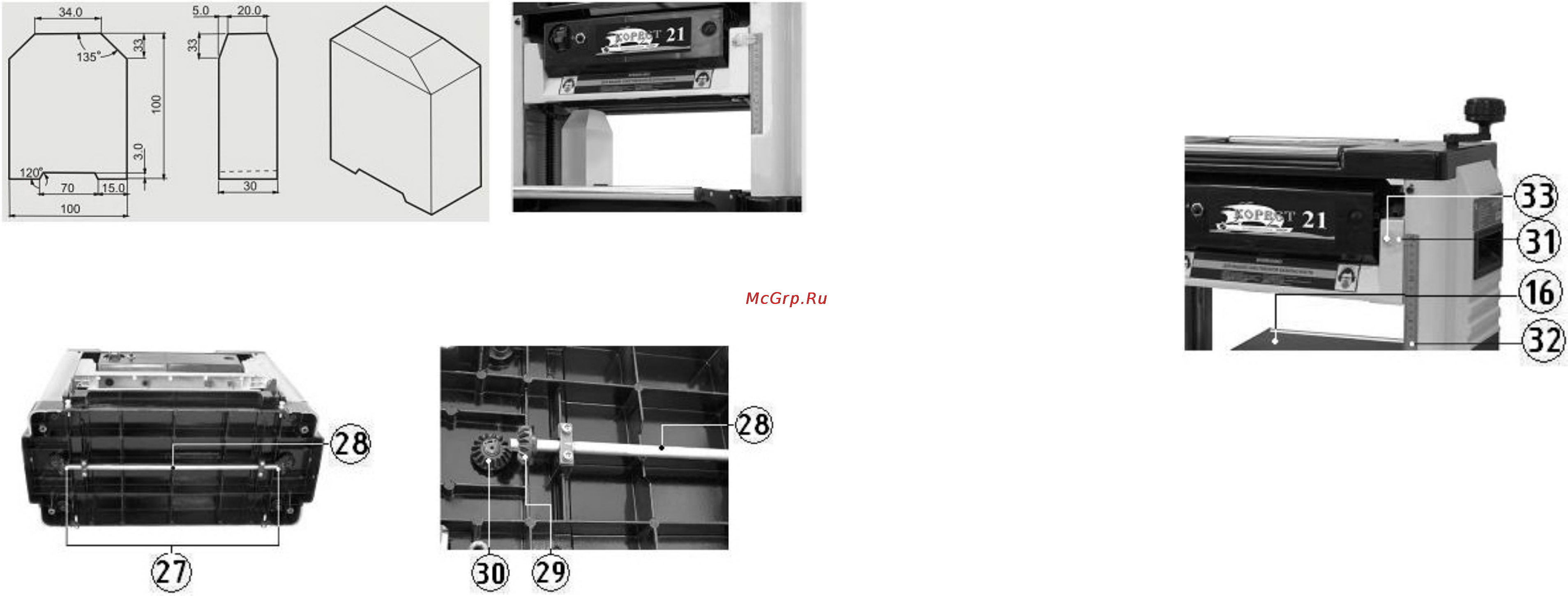

12.3.2. Из твердой породы древесины изготовьте опорный брусок в соответствии с эскизом на рис 13.
Рис.13.
Рис.14.
12.3.3. Установите брусок между рабочим столом (16) и рабочей платформой (3). Вращая коленчатую рукоятку (6) установки
высоты, легко обоприте платформу (3) на брусок, оберегая при этом ножи (23) и прижимные ролики (15), Рис.14.
12.3.4. Наклоните машину назад и извлеките пружинное кольцо (27) с передаточного вала (28) под литым основанием со стороны,
где толщина заготовки «занижена», как показано на
рис.15.
Рис.15.
Рис.16.
12.3.5. Выведите из зацепления коническую шестерню (29) рядом с извлеченным пружинным кольцом (27), сдвинув ее по
передаточному валу (28), Рис. 16.
12.3.6. Вращайте ответную коническую шестерню (30), неподвижно закрепленную на вертикальной резьбовой оси, компенсируя
выявленный перекос для ведущей оси (оси с коленчатой рукояткой) против часовой стрелки; для ведомой оси (ось с левой резьбой) –
по часовой стрелке. Поворот шестерни (30) на один зуб дает 0,12 мм увеличения толщины. Требуемый угол поворота шестерен
для компенсации перекоса составит: (в целых числах количества зубьев конической шестерни) - Х (мм), деленное на 0,12 (мм).
После регулировки, введите в зацепление коническую шестерню (29) и возвратите пружинное кольцо (27) на место.
12.3.7. Несколько уменьшив высоту строгания, повторите
операции, начиная с п. 12.3.1. с учетом полученного результата.
9
12.4. Регулировка уровня строгания и установка указателя шкалы
Толщина заготовки, проходящей через машину, контролируется расстоянием, установленным вами между режущими ножами (23)
строгального вала (13) и рабочим столом (16).
Для производительной и безопасной работы вашей машины очень важно, чтобы шкала (32) уровня строгания , Рис. 17, давала истинные
значения. Для калибровки шкалы выполните следующее:
12.4.1. Используйте заготовку, с помощью которой вы провели установку параллельности оси рабочей платформы (3) и рабочего стола
(16). Размер ее вам известен.
12.4.2. Сравните измеренную толщину доски с показаниями на шкале (32) по указателю (31).
12.4.3. Если показания на шкале (32) не соответствуют истинному значению, ослабьте винты (33), фиксирующие пластмассовый указатель
(31) и, соответственно, отрегулируйте его положение. Зафиксируйте винтами (33) новое положение указателя (31).
12.4.4. После регулировки указателя (31) глубины проверьте показания, прострогав отрезок доски из отходов. После этого сверьте
действительный размер доски с показанием указателя (31) на шкале (32). Значения должны быть одинаковыми. Если они различны,
произведите повторную регулировку.
Рис.17.
13. ОСНОВНЫЕ ОПЕРАЦИИ И ДОПОЛНИТЕЛЬНОЕ ОБОРУДОВАНИЕ
13.1. Предварительное строгание
Предварительное строгание необходимо для получения заготовки желаемой толщины и одновременного создания ровной поверхности,
параллельной противоположной стороне заготовки.
Навык предварительного строгания состоит, главным образом, из правильной оценки глубины строгания в различных ситуациях. Вы должны
учитывать не только ширину заготовки, но
и твердость древесины, ее влажность, прямолинейность, направление слоев и их структуру.
Степень влияния этих факторов на качество законченной работы можно узнать только опытным путем. Во всех случаях рекомендуется при
работе с новым видом древесины (или имеющим необычные свойства) сделать пробную обработку с использованием обрезков этого
материала.
13.1.1.Всегда начинайте работу с легкого поверхностного прохода. Глубина строгания при последующих
прогонах может быть увеличена до 2,5 мм (см. табл. 2). Помните, что малая глубина строгания создает более гладкую поверхность, чем
большая.
13.1.2. Для установки глубины строгания, поворачивайте коленчатую рукоятку (6). Значение глубины считывается по шкале (32).
Устанавливаемое значение меняется на 2 мм с каждым оборотом ручки (6).
ВНИМАНИЕ: Никогда не устанавливайте глубину строгания более 2,5 мм за один прогон и не пытайтесь строгать заготовки длиной
менее 130 мм. Внимательно следите за тем, чтобы обрабатываемая заготовка в процессе строгания перемещалась перпендикулярно
роликам (15) подачи заготовки. Одновременная обработка нескольких (особенно коротких) заготовок ЗАПРЕЩЕНА, т. к. ролики (15)
подачи заготовки могут не захватить самую тонкую из
заготовок, и она будет с силой выброшена назад ножами (23) строгального
вала (13). Невыполнение этих требований может привести к заклиниванию заготовки между роликами (15) подачи заготовки и
элементами машины и, как следствие, к поломке звездочек и обрыву цепей привода (17) роликов (15) подачи заготовки, Рис. 4.
Всегда защищайте лицо соответствующим защитным щитком или очками.
Не обрабатывайте заготовки толщиной менее 6 мм и более 153 мм.
