14

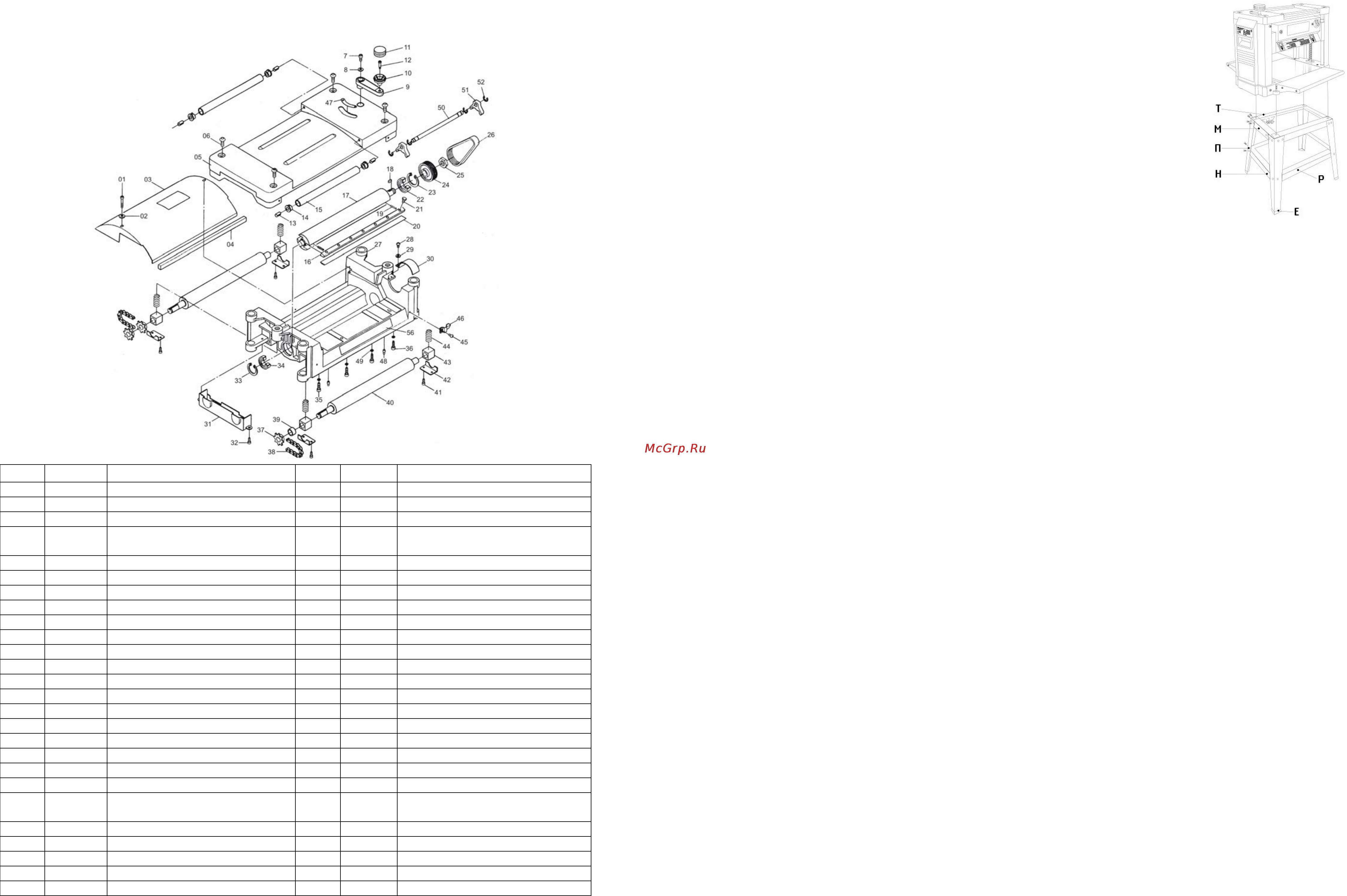

КОРВЕТ 21 ДЕТАЛИ СБОРКИ
*- Позиция по схеме сборки
ВНЕШНИЙ КОРПУС
№ п/п
Код Наименование
№ п/п
Код Наименование
1 118400 ВИНТ 27 118427 РАМА ВЕРХНЯЯ
2 118401 ШАЙБА ПРУЖИННАЯ 28 118428 ВИНТ
3 118402 УЗЕЛ ЗАЩИТНОГО КОЖУХА 29 118429 ШАЙБА
4 118403 УПЛОТНИТЕЛЬ ГУБЧАТЫЙ 30 118430
ЗАЩИТНЫЙ КОЖУХ
Ш
ПИНДЕЛЯ
5 118404 ВЕРХНЕЕ ОГРАЖДЕНИЕ 31 118431 ЗАЩИТНЫЙ КОЖУХ ЦЕПИ
6 118405 ВИНТ 32 118432 ВИНТ
7 118406 ВИНТ 33 118433 КОЛЬЦО ФИКСИРУЮЩЕЕ
8 118407 ШАЙБА ПРУЖИННАЯ 34 118411 ПОДШИПНИК
9 118408 КОМПЛЕКТ РУЧКИ 35 118434 ВИНТ
10 118409 ГОЛОВКА 36 118435 ВИНТ
11 118410 КРЫШКА РУЧКИ 37 118436 ЗВЕЗДОЧКА
12 118412 ОСЬ РУЧКИ 38 118437 ЦЕПЬ
13 118413 ФИКСАТОР ПРУЖИННЫЙ 39 118438 ВТУЛКА
14 118414 ВТУЛКА 40 118439 РЕЗИНОВЫЙ РОЛИК
15 118415 РОЛИК 41 118440 ВИНТ
16 118416 ПЛАНКА ПРИЖИМНАЯ 42 118441 СКОБА ФИКСИРУЮЩАЯ
17 118417 ВАЛ РАБОЧИЙ 43 118442 ПОДШИПНИК СКОЛЬЖЕНИЯ
18 118418 ШПОНКА 44 118443 ПРУЖИНА
19 118419 ПРУЖИНА 45 118444 ВИНТ
20 118420 НОЖ 46 118445 УКАЗАТЕЛЬ
21 118421
ВИНТ ФИКСАЦИИ
Р
ИЖИМА
47 118446 ЯРЛЫК УКАЗАТЕЛЯ
22 118422 ПОДШИПНИК 48 118447 ШТИФТ
23 118423 КОЛЬЦО ФИКСИРУЮЩЕЕ 49 118451 ШАЙБА ПРУЖИННАЯ
24 118424 ШКИВ 50 118448 ОСЬ КАЛИБРА
25 118425 ГАЙКА 51 118449 УСТАНОВОЧНЫЙ КАЛИБР
26 118426 РЕМЕНЬ 52 118450 ШАЙБА СТОПОРНАЯ
3
4. СБОРКА ОСНОВАНИЯ И МОНТАЖ МАШИНЫ
4.1. Соберите основание, как указано на рисунке 2, используя крепеж из комплекта поставки.
Установите и закрепите на собранном основании рейсмусовую машину. Установите резиновые опоры
основания (Е) на нижние части стоек (П). Для повышения устойчивости рейсмусовой машины при
работе стойки (П) основания дополнительно могут быть закреплены к полу.
Внимание! Периодически проверяйте надежность сборки основания и надежность закрепления
машины на основании.
4.2. Установите защитный кожух машины согласно Рис.10. Для этого открутите 2 барашковые гайки
(21). Установите защитный кожух (12), сориентировав его поролоновым уплотнением к
электродвигателю машины и зафиксируйте его на машине, затянув барашковые гайки (21).
Рис.2.
5. УКАЗАНИЯ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ
5.1. Не приступайте к работе с машиной, прежде чем внимательно не прочтете и не поймете все
рекомендации и требования, содержащиеся в настоящем руководстве. Храните этот документ и чаще
перечитывайте его, чтобы обеспечить продолжительный ресурс работы машины и вашу безопасность.
5.2. ЗАЗЕМЛЯЙТЕ МАШИНУ. Машина оборудована трехполюсной
вилкой, которая должна подключаться к
трехполюсной розетке, имеющей надежное заземление. Применяя переходник для включения в двухполюсную розетку, подключите
соответствующий контакт адаптера к заземлению. Никогда не удаляйте третий контакт, не работайте без заземления.
5.3. ЗАЩИТНЫЕ КОЖУХИ И ОГРАЖДЕНИЯ ДОЛЖНЫ БЫТЬ УСТАНОВЛЕНЫ И ИСПРАВНЫ.
5.4. СОДЕРЖИТЕ РАБОЧЕЕ МЕСТО В ЧИСТОТЕ. Наличие посторонних предметов в рабочей зоне приводит
к травматизму. Перед включением удалите инструмент, использовавшийся при сборке или регулировках.
Запрещается установка и работа машины в помещениях с относительной влажностью воздуха более 80%.
5.5. Позаботьтесь о хорошем освещении рабочего места и свободе передвижения вокруг машины.
5.6. Дети и посторонние лица должны находиться на безопасном расстоянии от рабочего места. Используйте замки, рубильник или
блокировку выключателя (ключ).
5.7. НЕ ПЕРЕГРУЖАЙТЕ МАШИНУ. Работа будет выполнена чище, качественнее и быстрее в тех режимах, на которые она рассчитана.
При этом, будет значительно снижена вероятность возможного травматизма и преждевременного нарушения работоспособности
машины.
5.8. ОДЕВАЙТЕСЬ ПРАВИЛЬНО. При работе с машиной, не надевайте излишне свободную одежду,
перчатки, галстуки, украшения. Они
могут попасть в подвижные детали машины. Всегда работайте в нескользящей обуви и убирайте назад длинные волосы.
5.9. ВСЕГДА ПОЛЬЗУЙТЕСЬ ЗАЩИТНЫМИ СРЕДСТВАМИ. Обычные очки не являются защитными, поскольку не противостоят ударам.
Для защиты от пыли и повышенного шума используйте респиратор и специальные наушники.
5.10.НИКОГДА не оставляйте машину работающей – ВЫКЛЮЧАЙТЕ ПИТАНИЕ. Не оставляйте машину до ее полной остановки.
5.11.Не допускайте произвольного включения. Перед включением в сеть шнура питания убедитесь, что выключатель находится в
положении “ВЫКЛ”.
ПРЕДУПРЕЖДЕНИЕ: При установке в непосредственной близости заземленных инструментов и незаземленных электроприборов
убедитесь, что незаземленные приборы находятся в исправном состоянии.
Незаземленные электроприборы иногда могут удовлетворительно
работать даже в случае замыкания на корпус.
ВНИМАНИЕ: Пыль от некоторых пород древесины может быть опасна для вашего здоровья. Используйте машину в хорошо
вентилируемых помещениях, обеспечивайте удаление пыли. По возможности используйте системы сбора стружки и пыли.
6. ДОПОЛНИТЕЛЬНЫЕ УКАЗАНИЯ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ ПРИ РАБОТЕ С МАШИНОЙ
6.1. Перед началом любых работ убедитесь, что машина отключена от электросети.
6.2. Перед запуском машины убедитесь в том, что все крепежные винты надежно затянуты.
6.3. Перед первым включением убедитесь в надежности крепления ножей (в соответствии с инструкцией, п.10.2)
6.4. Убедитесь в наличии и исправности всех защитных кожухов и ограждений.
6.5. Не прилагайте дополнительные усилия при подаче заготовки. Дайте возможность машине осуществлять подачу заготовки в
автоматическом режиме со скоростью, на которую она рассчитана.
6.6. Время от времени проверяйте состояние подающих роликов. В результате накопления пыли, стружки, смолы
между узлами на обрезиненных поверхностях, ролики не обеспечивают жесткий прижим заготовки к столу,
что может стать причиной выбрасывания заготовки назад.
6.7. Машина
предназначена только для строгания древесины. Используйте сухую древесину без шатающихся сучков с минимальным
количеством жестко сидящих сучков.
6.8. Не стойте на линии подачи или выхода материала. Занимайте положение сбоку по отношению к машине.
6.9. Убедитесь в том, что в заготовке нет инородных включений, способных повредить ножи.
6.10. Острые ножи опасны для ваших рук. Соблюдайте осторожность при работе с ножами или с
валом с закрепленными на нем ножами.
6.11. Вал должен набрать полные обороты до соприкосновения с материалом.
