16

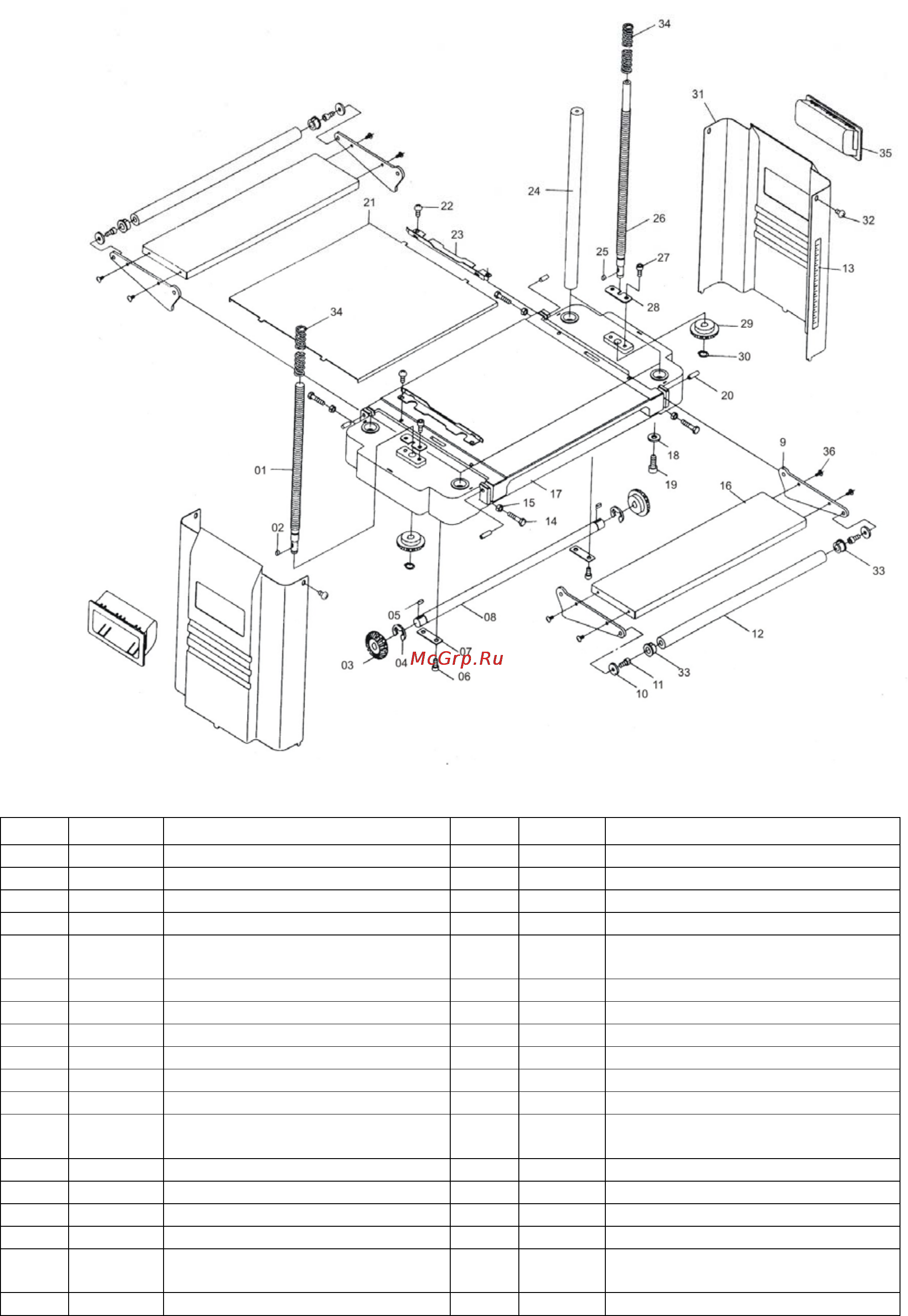

БАЗА
№ п/п
Код Наименование
№ п/п
Код Наименование
1 118492 ШТАНГА С ЛЕВОЙ РЕЗЬБОЙ 19 118508 ВИНТ
2 118511 ШПОНКА 20 118509 ФИКСАТОР ПРУЖИННЫЙ
3 118493 ШЕСТЕРНЯ КОНИЧЕСКАЯ 21 118510 НАКЛАДКА СТОЛА
4 118494 КОЛЬЦО ФИКСИРУЮЩЕЕ 22 118512 ВИНТ
5 118511 ШПОНКА 23 118513
НАПРАВЛЯЮЩАЯ
Л
АСТИНА
6 118495 ВИНТ 24 118514 СТОЙКА
7 118496 ФИКСАТОР 25 118511 ШПОНКА
8 118497 ВАЛ ТРАНСМИССИОННЫЙ 26 118515 ШТАНГА С ПРАВОЙ РЕЗЬБОЙ
9 118498 КРОНШТЕЙН УДЛИНИТЕЛЯ 27 118516 ВИНТ
10 118499 ШАЙБА 28 118517 ФИКСАТОР
11 118500 КРОНШТЕЙН УДЛИНИТЕЛЯ 29 118518 КОНИЧЕСКАЯ ШЕСТЕРНЯ
12 118501
РОЛИК УДЛИНИТЕЛЯ
Т
ОЛА
30 118519 ШАЙБА ФИКСИРУЮЩАЯ
13 118502 ШКАЛА ГЛУБИНЫ 31 118520 БОКОВОЕ ОГРАЖДЕНИЕ
14 118503 ВИНТ 32 118521 ВИНТ
15 118504 ГАЙКА 33 118522 ВТУЛКА
16 118505 УДЛИНИТЕЛЬ СТОЛА 34 118523 ПРУЖИНА
17 118506 СТАНИНА 35 118524
ВСТАВКА ДЛЯ
Р
АСПОРТИРОВКИ
18 118507 ШАЙБА 36 118525 ВИНТ
1
Уважаемый покупатель!
Вы приобрели переносную электрическую рейсмусовую машину, изготовленную в КНР под контролем российских
специалистов по заказу ООО «ЭНКОР-Инструмент-Воронеж». Перед вводом в эксплуатацию рейсмусовой машины
внимательно и до конца прочтите настоящее руководство по эксплуатации и сохраните его на весь срок использования
рейсмусовой машины.
СОДЕРЖАНИЕ
1. ОБЩИЕ УКАЗАНИЯ
2. ТЕХНИЧЕСКИЕ ДАННЫЕ
3. КОМПЛЕКТНОСТЬ
4. СБОРКА ОСНОВАНИЯ И МОНТАЖ МАШИНЫ
5. УКАЗАНИЯ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ
6. ДОПОЛНИТЕЛЬНЫЕ УКАЗАНИЯ ПО БЕЗОПАСНОСТИ ПРИ РАБОТЕ С МАШИНОЙ
7. РАСПАКОВКА
8. ПОДКЛЮЧЕНИЕ МАШИНЫ К ИСТОЧНИКУ ПИТАНИЯ
8.1. Электрические соединения
8.2. Требования к двигателю
9. УСТРОЙСТВО МАШИНЫ И ОРГАНЫ УПРАВЛЕНИЯ
9.1. Ограждения и защитный кожух
9.2. Электропривод и понижающий редуктор
9.3. Ведущие и вспомогательные ролики
9.4. Строгальный вал со
строгальными ножами
9.5. Рабочий стол, удлинители стола и рабочая платформа
9.6. Сетевой выключатель и тепловой прерыватель
10. МОНТАЖ МАШИНЫ НА ДЕРЕВЯННУЮ ПЛАТФОРМУ
11. ПЕРЕМЕЩЕНИЯ И ТРАНСПОРТИРОВКА МАШИНЫ
12. НАСТРОЙКА И РЕГУЛИРОВКИ МАШИНЫ
12.1. Юстировка роликов удлинителя стола
12.2. Демонтаж и монтаж ножей на строгальном валу, установка высоты ножей
12.3. Юстировка оси строгального вала
относительно плоскости рабочего стола
12.4. Регулировка уровня строгания и установка указателя шкалы
13. ОСНОВНЫЕ ОПЕРАЦИИ И ДОПОЛНИТЕЛЬНОЕ ОБОРУДОВАНИЕ
13.1 Предварительное строгание
13.2. Дополнительные операции и чистовое строгание
13.3. Опора роликовая
13.4. Пылесосы для сбора стружки и древесной пыли
14. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
15. СВИДЕТЕЛЬСТВО О ПРИЕМКЕ И ПРОДАЖЕ
16. ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА
17. ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ
И МЕТОДЫ ИХ УСТРАНЕНИЯ
ДЕТАЛИ СБОРКИ
СХЕМЫ СБОРКИ
1. ОБЩИЕ УКАЗАНИЯ
1.1. Переносная электрическая рейсмусовая машина модели «Корвет 21» (далее машина) предназначена для строгания заготовок из
древесины в предварительно заданные размеры.
1.2. Машина предназначена для работы от однофазной сети переменного тока напряжением 220 В частотой 50 Гц.
1.3. Машина рассчитана для эксплуатации в нормальных климатических условиях:
- температура окружающей среды от 1 до 35
0
С;
- относительная влажность воздуха до 80 % (при температуре 25
0
С.)
1.4.Приобретая машину, проверьте ее работоспособность, комплектность, наличие гарантийных талонов в руководстве по эксплуатации,
дающих право на бесплатное устранение заводских дефектов в период гарантийного срока. Убедитесь в наличии на них даты продажи,
штампа магазина и разборчивой подписи или штампа продавца.
1.5. После продажи машины претензии по некомплектности не принимаются.

Содержание

Похожие устройства

Скачать
