6
Для защиты от перегрузок в машине предусмотрен прерыватель питания (18). При возникновении перегрузки
срабатывает тепловое реле, кнопка поднимается над панелью, и электропитание машины прерывается. В этой
ситуации подождите несколько минут, после чего нажмите кнопку, опустив ее в исходное положение.
ВНИМАНИЕ: Перед включением машины в электрическую сеть выключатель всегда должен находиться
в положении
«ВЫКЛ».
10. МОНТАЖ МАШИНЫ НА ДЕРЕВЯННУЮ ПЛАТФОРМУ
9.1. Если машина не смонтирована на основании из комплекта поставки, предполагается ее монтаж на двух деревянных брусках.
Это обеспечит дополнительную устойчивость машины.

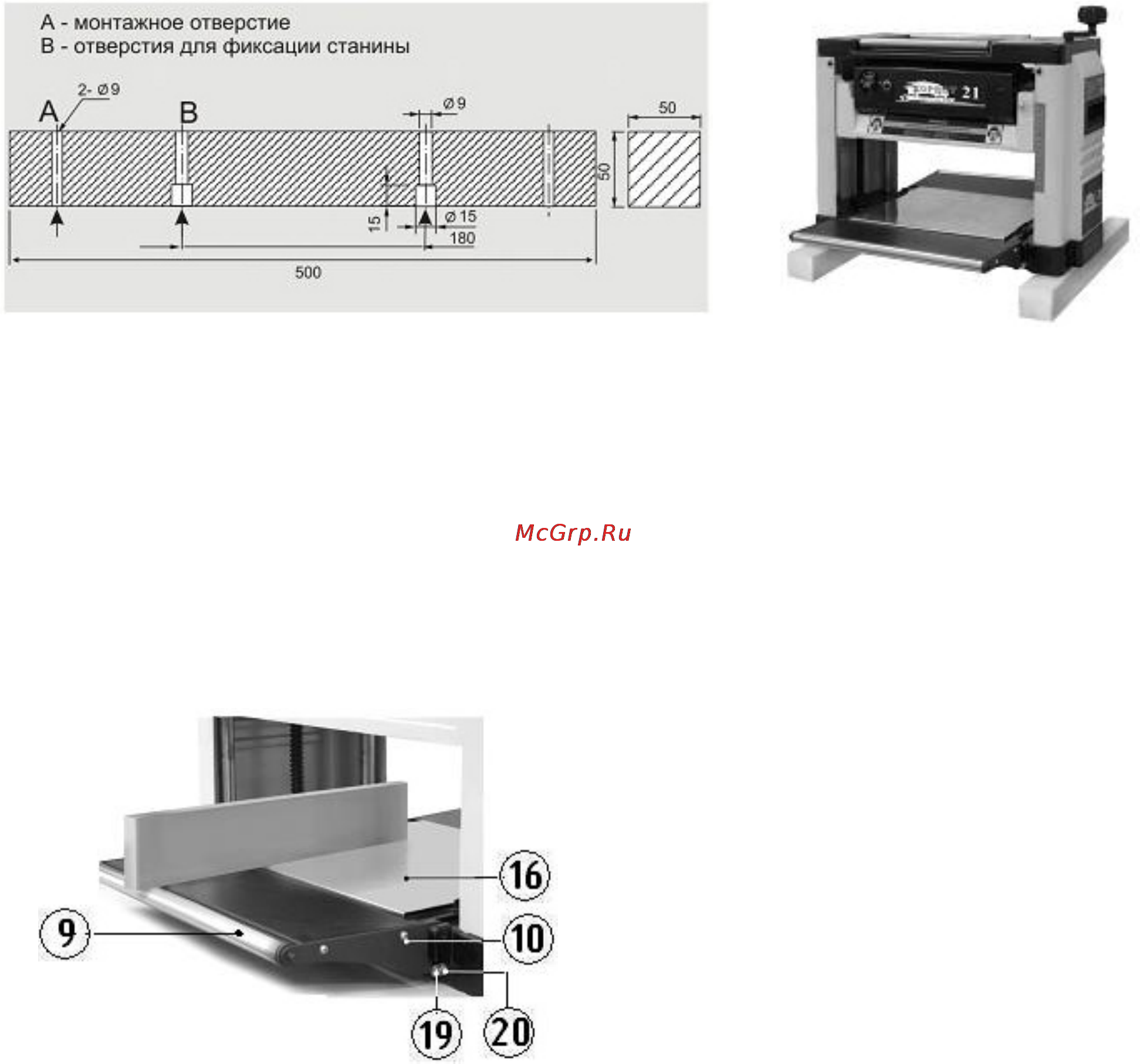

9.2. Подберите два деревянных бруска, соответствующих размеру, предлагаемому на Рис.7. Установите и закрепите машину через
монтажные отверстия с помощью винтов на деревянной платформе, Рис. 8.
Рис.7.
Рис.8.
11. ПЕРЕМЕЩЕНИЕ И ТРАНСПОРТИРОВКА МАШИНЫ
Машину можно перемещать или транспортировать в любое удобное место, держа ее за углубления в левой и правой сторонах
корпуса (7). Предварительно закройте удлинительные панели (9), подняв рабочую платформу (3).
Перед перемещением убедитесь в том, что машина выключена, и вилка шнура питания отсоединена от розетки
электросети
.
12. НАСТРОЙКА И РЕГУЛИРОВКИ МАШИНЫ
Рис.9.
ВНИМАНИЕ: Помните, перед любыми ремонтными и
регулировочными работами необходимо отключить
машину, переведя выключатель в положение «ВЫКЛ»;
отсоединить вилку шнура питания от розетки
электросети. Включайте машину после регулировочных
или ремонтных работ, убрав весь инструмент и приняв
все меры предосторожности.
12.1. Юстировка роликов удлинителя стола (Рис.9)
12.1.1. Поднимите рабочую платформу
(3) коленчатой рукояткой (6) до предела так, чтобы вам было хорошо видно рабочую
зону, и вы могли бы удобно работать над юстировкой удлинителей (10).
12.1.2. Поместите ровный фугованный брусок длиной около 500 мм на рабочий стол (16) и удлинитель(10), который предстоит
юстировать (брусок не должен касаться второго удлинителя)
11
14. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
14.1. Накопление опилок, смолы на роликах подачи и прочего мусора может стать причиной потери точности вашей машины.
Периодическая чистка не только рекомендована, но она является обязательным условием точной работы машины.
14.2. Удаляйте смолу и прочие загрязнения с подающих, вспомогательных роликов и рабочего стола, используя
невоспламеняющиеся растворители.
14.3. Плотно совмещаемые части, такие как прижимные планки и пазы строгального вала, несущего строгальные ножи, после разборки
необходимо очищать щеткой от загрязнения и устанавливать на места их крепления слегка смазанными.
14.4. Регулярно проводите заточку ножей строгального вала, т. к. тупой нож может быть причиной некачественной обработки заготовок,
перегрузки электродвигателя машины, поломки звездочек и обрыва
цепей роликов подачи заготовки. Заточите или замените тупые ножи
немедленно. Оба ножа необходимо заточить одинаково.
14.5. Рекомендуемый уход за цепями роликов подачи сводится к обычному протиранию цепей «начисто». При
наличии значительных отложений пыли, грязи и опилок покройте цепь тонким слоем масла (после очистки) но никогда не лейте масло
непосредственно на цепь.
Избыток масла приводит к обратному эффекту, способствуя накоплению пыли, опилок и т.д., и внедряет их в звенья цепи. Это
ускоряет износ и приводит к преждевременной их замене.
Рекомендация относится к цепям редуктора, к резьбовым осям установки высоты рабочей платформы. Подшипники строгального вала
смазаны производителем и герметичны. Они не
требуют дополнительного ухода.
15. СВИДЕТЕЛЬСТВО О ПРИЁМКЕ И ПРОДАЖЕ
Переносная электрическая рейсмусовая машина модели «Корвет 21» соответствует требованиям ТУ-4833-003-44744687-2001, ГОСТ Р
МЭК 1029-2-3-96, ГОСТ 12.1.003-83, ГОСТ 12.1.012-90, ГОСТ Р 51318.14.1-2006, ГОСТ Р 51318.14.2-2006, ГОСТ Р 51317.3.2-2006, ГОСТ Р
51317.3.3-99, обеспечивающим безопасность жизни, здоровья потребителей и охрану окружающей среды и признана годной к эксплуатации.
Дата изготовления
”___”_____________ 200 г. ОТК _____________ штамп
подпись
Дата продажи “___”_____________ 200 г. __________________
подпись продавца штамп магазина
