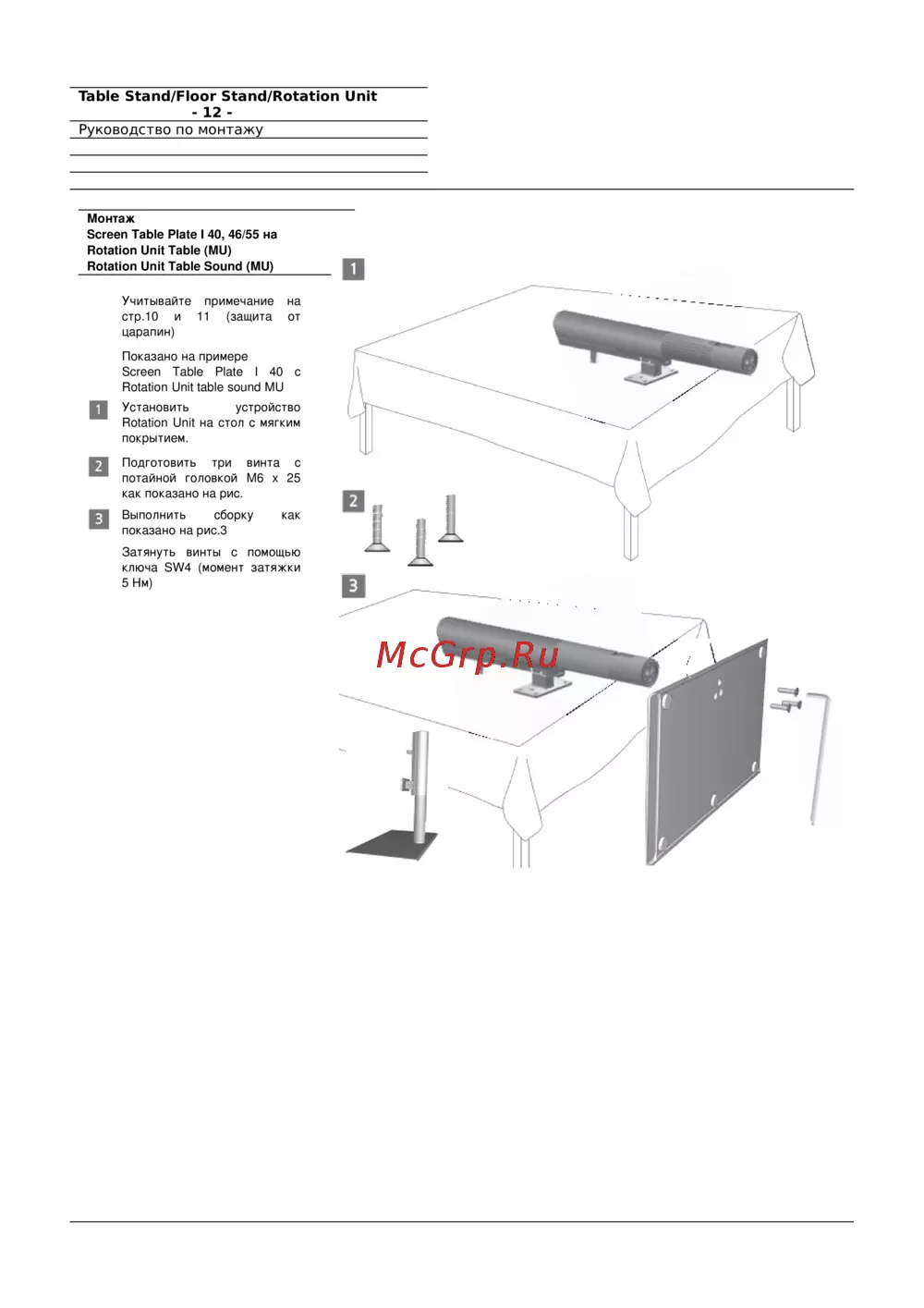

Table Stand/Floor Stand/Rotation Unit
- 12 -
Руководство по монтажу
Монтаж
Screen Table Plate I 40, 46/55 на
Rotation Unit Table (MU)
Rotation Unit Table Sound (MU)
Учитывайте примечание на
стр.10 и 11 (защита от
царапин)
Показано на примере
Screen Table Plate I 40 с
Rotation Unit table sound MU
Установить устройство
Rotation Unit на стол с мягким
покрытием.
Подготовить три винта с
потайной головкой M6 x 25
как показано на рис.
Выполнить сборку как
показано на рис.3
Затянуть винты с помощью
ключа SW4 (момент затяжки
5 Нм)
