Screen Table Plate I 40 71671B00
Инструкция по эксплуатации Страница: 22

Loewe Screen Table Plate I 40 71671B00 [22/55] Руководство по монтажу

Table Stand/Floor Stand/Rotation Unit

- 16 -

Руководство по монтажу

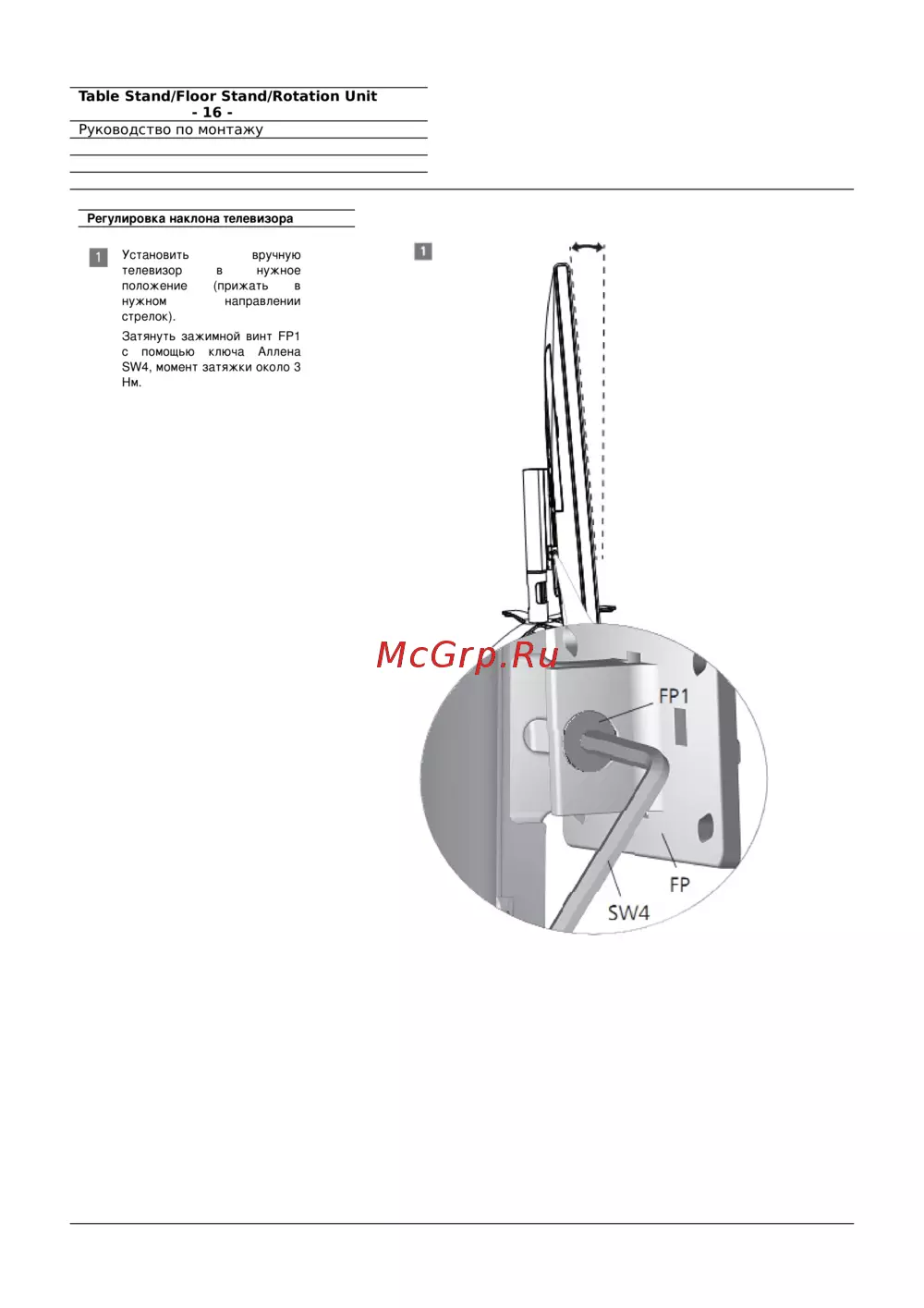

Регулировка наклона телевизора

Установить вручную

телевизор в нужное

положение (прижать в

нужном направлении

стрелок).

Затянуть зажимной винт FP1

с помощью ключа Аллена

SW4, момент затяжки около 3

Нм.
