1. НАЗНАЧЕНИЕ ИЗДЕЛИЯ
1.1. Электронагреватели трубчатые, именуемые в дальнейшем ТЭН, предназначены для
нагрева: воды (Х,P,J), масла (Z), воздуха подвижного, движущегося со скоростью не менее 6 м/с
(O,К), воздуха неподвижного (S,Т), литейных форм и пресс-форм (L).
2. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ И ПОКАЗАТЕЛИ ЭНЕРГОЭФФЕКТИВНОСТИ
2.1. Тип электронагревателя - ТЭН _____________________________________
в числителе указано:
- первые цифры - развернутая длина ТЭН, см;
- буква – условное обозначение длины контактного стержня в заделке
( А=40 мм, В=65 мм, С=100мм, D=125 мм, Е=160 мм, F=250 мм );
- вторые цифры - диаметр ТЭН, мм;
в знаменателе указано:
- первые цифры – номинальная потребляемая мощность, кВт;
- буква – условное обозначение нагреваемой среды (см. п.1.1.);
- вторые цифры - напряжение, В.
2.2. Сопротивление изоляции в холодном состоянии - 0,5 МОм, не менее.
2.3. ТЭН, оснащенные штуцерами, выдерживают давление 1,18∙10
5
Па.
3. КОМПЛЕКТНОСТЬ
3.1. Электронагреватель.
3.2. Паспорт (на партию ТЭН, одновременно направляемую потребителю ).
4. УСТРОЙСТВО
4.1. ТЭН представляет собой металлический корпус - трубу 1, внутри которой запрессована в
наполнитель 3 спираль 2 из проволоки высокого омического сопротивления, соединенная с
контактными стержнями 4, снабженными с внешней стороны контактными устройствами 7.
Торцы ТЭН заполнены герметиком 5. Между торцом трубы и контактным устройством
установлен изолятор 6.
ТЭН могут иметь другие контактные устройства, чем указанные на рисунке, а также оснащены
штуцерами с резьбой М221,5 или G1/2” для ТЭН диаметром 13 мм, резьбой М221,5 , G1/2” ,
М18х1,5, М161,5, М14х1,5 для ТЭН диаметром 8 и10 мм, планками.
Конструктивные исполнения ТЭН
Форма 1 Форма 2 Форма 3 Форма 4
Форма 5 Форма 6 Форма 7 Форма 8 Форма 9 Форма 10
5. УКАЗАНИЕ МЕР БЕЗОПАСНОСТИ
5.1. Запрещается проводить осмотр или ремонт ТЭН, находящихся под напряжением.
5.2. Корпус каждого ТЭН на объекте должен быть надежно заземлен.
6. ПОДГОТОВКА ИЗДЕЛИЯ К РАБОТЕ
6.1. ТЭН с маркировкой “О”, “Z”, “S” могут быть использованы для нагрева среды (L). ТЭН с
маркировкой “Z” - для нагрева среды (Р), (О).
Активная часть ТЭН должна полностью находиться в рабочей среде.
6.2. При эксплуатации температура на корпусе ТЭН не должна превышать:
- 450С для металла;
- 300С для масла;
- 450С для воздуха;
- 700С для воздуха (ТЭН с оболочкой из нержавеющей стали),
- 100С для воды.
6.3. Крепление ТЭН производится при помощи специальной арматуры, штуцеров, фланцев,
кронштейнов, зажимов, скоб. Крепление должно исключить самопроизвольную вибрацию.
Запрещается крепление ТЭН за изоляционные втулки и контактные стержни.
6.4. Крепить арматуру ТЭН следует механически или пайкой припоями с температурой
плавления до 230С. Паять нужно на расстоянии 30-40 мм от торца корпуса.
6.5. Перед монтажом ТЭН на объектах необходимо:
- удалить с корпуса ТЭН консервационную смазку;
- по мере надобности протереть изоляционные втулки и контактные стержни от грязи и пыли;
- проверить сопротивление изоляции, величина которого должна соответствовать п. 2.2.

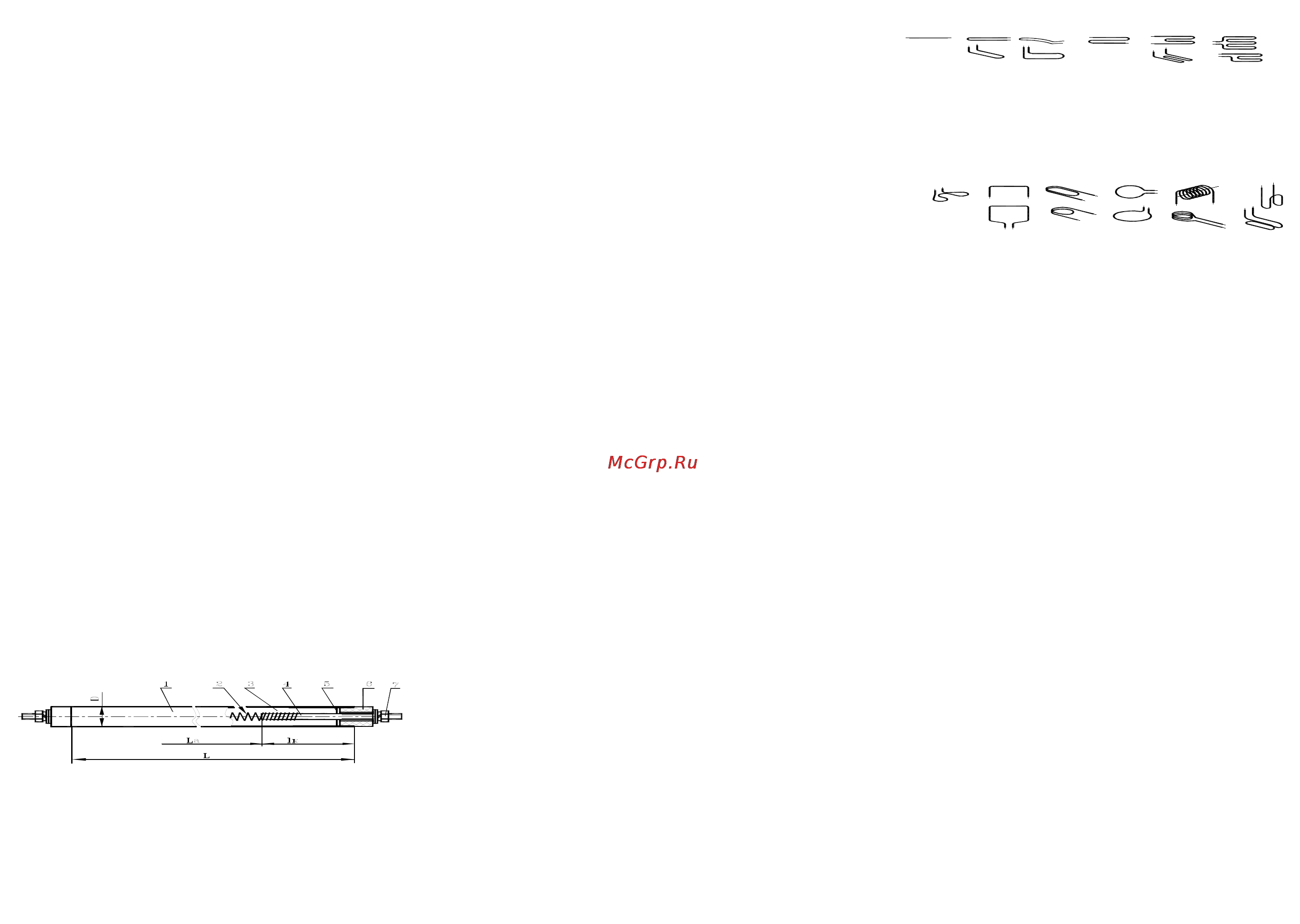

1 – оболочка; 2 – спираль;
3 – наполнитель; 4 – контактный стержень;
5 –герметизирующий материал; 6 –изолятор;
7 – контактные шайбы и гайка; L – развернутая длина трубы;
La – активная длина (la=L-2lк);
lк – номинальная длина контактных стержней в заделке
D= 6,5; 8; 10; 13
