Электронагреватели трубчатые ТЭН
диаметром 8 мм, 10 мм, 13 мм
ПАСПОРТ
Сертификат соответствия № POCC RU.ME55.Н01548 от 27.12.2005 г.
Санитарно-эпидемиологическое заключение № 74.50.06.344.П.000836.04.03 от 29.04.2003 г.
Адрес изготовителя: 456306, г. Миасс Челябинской обл., ул. Гражданская, 1А, ЗАО "ДЕЛСОТ"
Тел.\факс (35-13) 576-8-80, 576-0-76
Предприятие постоянно работает над усовершенствованием изделий, поэтому возможны
некоторые расхождения в описании и фактическом исполнении.
1. НАЗНАЧЕНИЕ ИЗДЕЛИЯ
1.1. Электронагреватели трубчатые, именуемые в дальнейшем ТЭН, предназначены для
нагрева: воды (Х,P,J), масла (Z), воздуха подвижного, движущегося со скоростью не менее 6 м/с
(O,К), воздуха неподвижного (S,Т), литейных форм и пресс-форм (L).
2. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
2.1. Тип электронагревателя - ТЭН _____________________________________
в числителе указано:
- первые цифры - развернутая длина ТЭН, см;
- буква – условное обозначение длины контактного стержня в заделке
( А=40 мм, В=65 мм, С=100мм, D=125 мм, Е=160 мм, F=250 мм );
- вторые цифры - диаметр ТЭН, мм;
в знаменателе указано:
- первые цифры - мощность, кВт;
- буква – условное обозначение нагреваемой среды (см. п.1.1.);
- вторые цифры - напряжение, В.
2.2. Сопротивление изоляции в холодном состоянии - 0,5 МОм, не менее.
2.3. ТЭН, оснащенные штуцерами, выдерживают давление 1,18∙10
5
Па.
3. КОМПЛЕКТНОСТЬ
3.1. Электронагреватель.
3.2. Паспорт (на партию ТЭН, одновременно направляемую потребителю ).
4. УСТРОЙСТВО

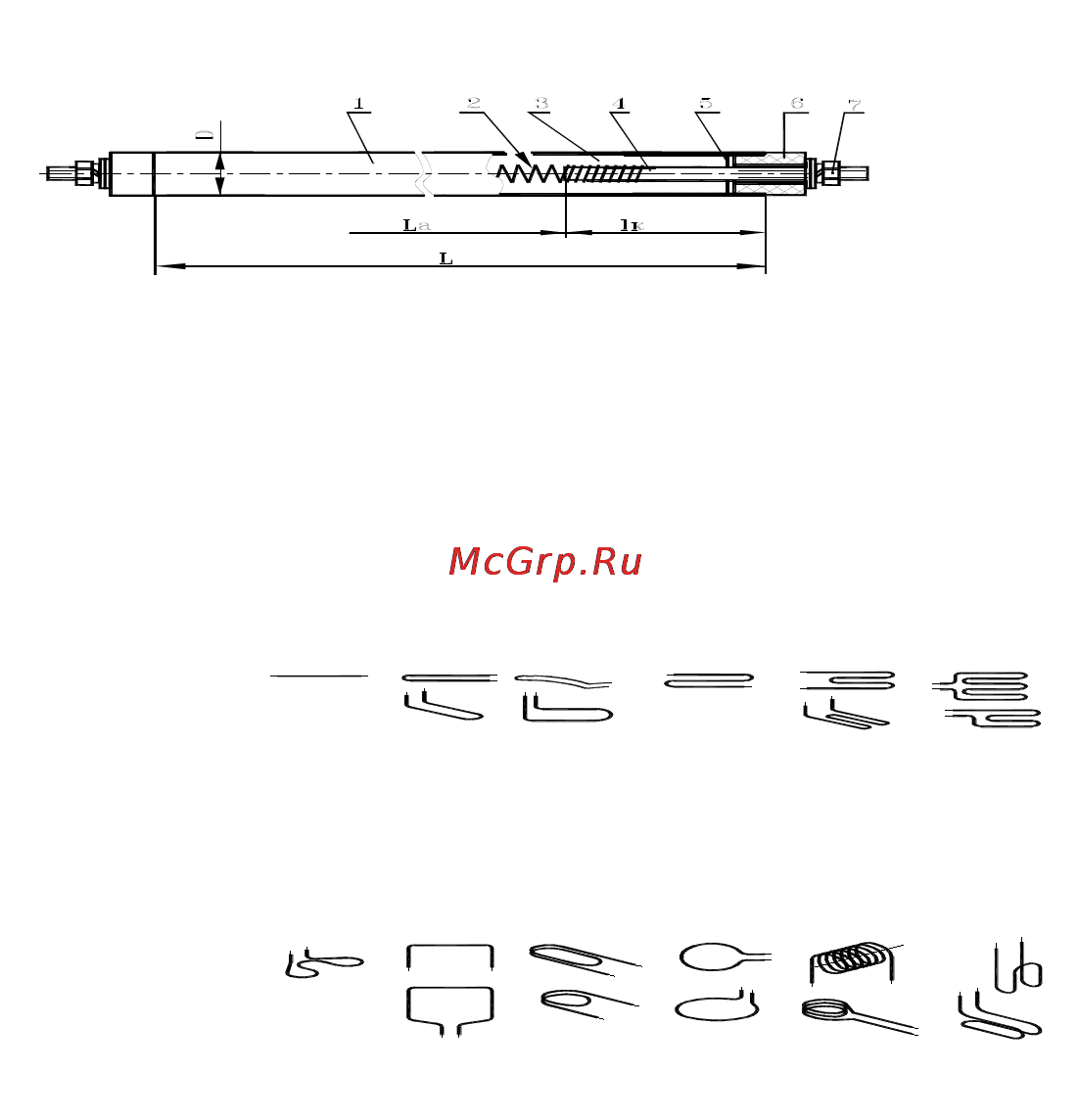

4.1. ТЭН представляет собой металлический корпус - трубу 1, внутри которой запрессована в
наполнитель 3 спираль 2 из проволоки высокого омического сопротивления, соединенная с
контактными стержнями 4, снабженными с внешней стороны контактными устройствами 7.
Торцы ТЭН заполнены герметиком 5. Между торцом трубы и контактным устройством
установлен изолятор 6.
ТЭН могут иметь другие контактные устройства, чем указанные на рисунке, а также оснащены
штуцерами с резьбой М221,5 или G1/2” для ТЭН диаметром 13 мм, резьбой М221,5 , G1/2” ,
М18х1,5, М161,5,
М14х1,5 для ТЭН
диаметром 8 и10 мм.
1 – оболочка; 2 – спираль;
3 – наполнитель; 4 – контактный
стержень; 5 –герметизирующий
материал; 6 –изолятор; 7 –
контактные шайбы и гайка; L –
развернутая длина трубы;
la – активная длина (la=L-2lк); lк – номинальная длина контактных стержней в заделке
Конструктивные исполнения ТЭН
Форма 1 Форма 2 Форма 3 Форма 4
Форма 5 Форма 6 Форма 7 Форма 8 Форма 9 Форма 10
5. УКАЗАНИЕ МЕР БЕЗОПАСНОСТИ
5.1. Запрещается проводить осмотр или ремонт ТЭН, находящихся под напряжением.
5.2. Корпус каждого ТЭН на объекте должен быть надежно заземлен.
6. ПОДГОТОВКА ИЗДЕЛИЯ К РАБОТЕ
6.1. ТЭН с маркировкой “О”, “Z”, “S” могут быть использованы для нагрева среды (L). ТЭН с
маркировкой “Z” - для нагрева среды (Р), (О).
Активная часть ТЭН должна полностью находиться в рабочей среде.
6.2. При эксплуатации температура на корпусе ТЭН не должна превышать:
- 450С для металла;
- 300С для масла;
- 450С для воздуха;
- 700С для воздуха (ТЭН с оболочкой из нержавеющей стали),
- 100С для воды.
