10. СВИДЕТЕЛЬСТВО О ПРИЕМКЕ
Электрокалорифер КЭВ –6Н соответствует ТУ3442-011-12589972-2001 и признан годным к
эксплуатации.
Дата выпуска _______________ Штамп ОТК
Продан ____________________________ Дата продажи ______________________
Наименование предприятия торговл

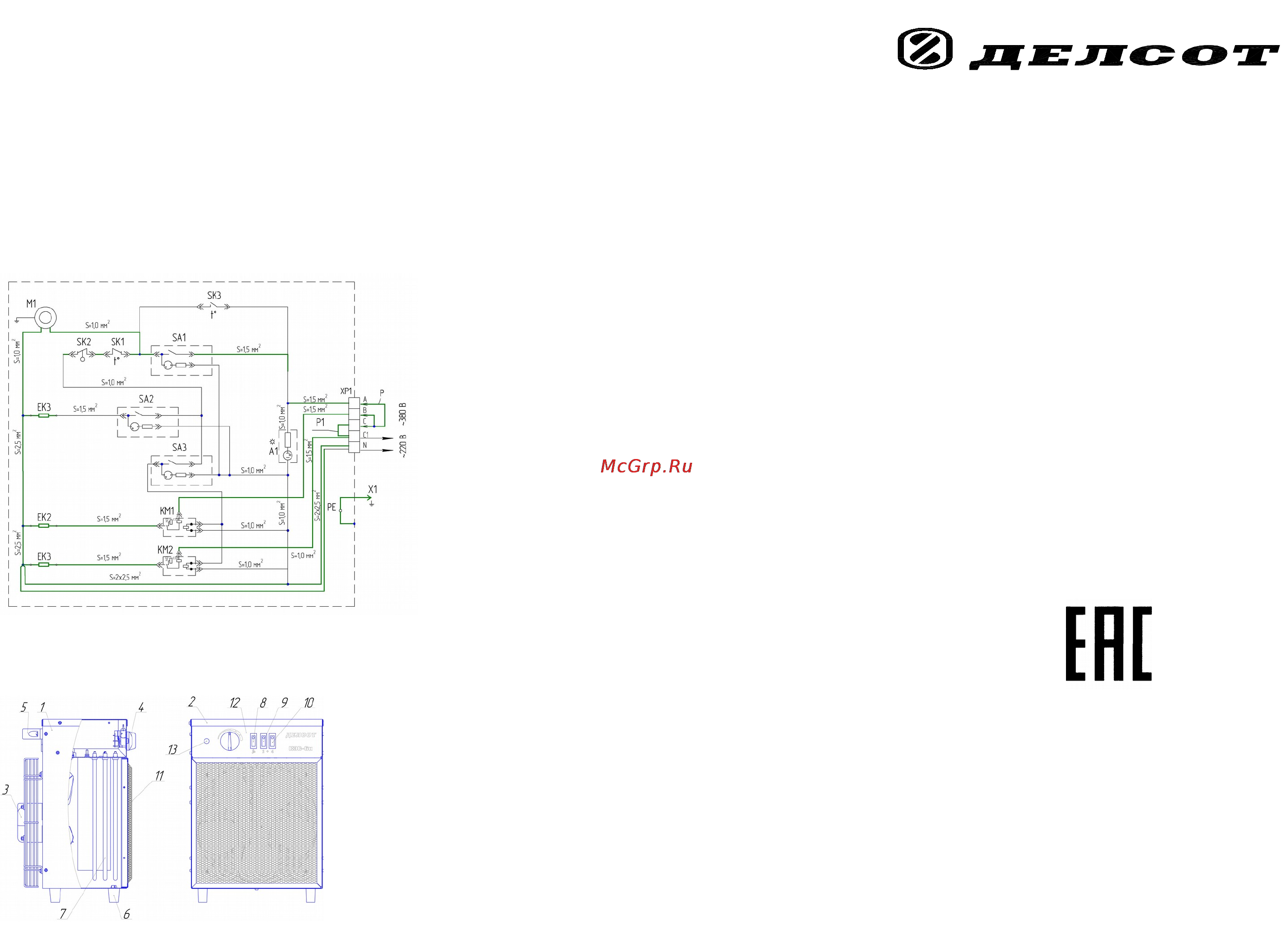

Рис.1 - Схема электрическая принципиальная
Рис.2 – Электрокалорифер КЭВ-6н
Изготовлено в России
Электрокалорифер
КЭВ-6н
Руководство по эксплуатации
КТО.80.494.00.000 РЭ
Сертификат соответствия №TC RU C-RU.ME68.B.00062 от 20.01.2015 г. по 19.01.2020 г.
Внимание!
1. 1.Питание электрокалорифера КЭВ-6н может осуществляться как от однофазной
сети 220В, так и от трехфазной сети 380В.
2. С предприятия-изготовителя электрокалориферы отгружаются потребителям
подготовленными на однофазное напряжение 220В (установлена перемычка!).
3. Для подключения на напряжение трехфазной сети 380В необходимо снять
перемычку с клемм А1,В1,С1 (см. п. 6.10 руководства).
4. 2. По окончании работы электрокалорифера и отключения всех клавишных
выключателей на пульте управления предусмотрено продолжение работы вентилятора для
снятия остаточного тепла с нагревателей с автоматическим отключением вентилятора через
(5±2) мин.
ЗАКРЫТОЕ АКЦИОНЕРНОЕ ОБЩЕСТВО
"ДЕЛОВОЕ СОТРУДНИЧЕСТВО"
ХР1 - колодка клеммная;
М1 - электродвигатель привода вентилятора;
SA1 - выключатель (электродвигателя);
SА2, SА3 – выключатели степеней нагрева;
ЕК1…ЕК3 - электронагреватели;
SK1 - термовыключатель;
А1 - арматура светосигнальная ;
SK2 - терморегулятор;
Р – перемычка (при 1-фазном питании);
Х1 - элемент заземления;
КМ1, КМ2 - электромагнитные реле;
SK3 – термодатчик задержки отключения
электродвигателя
1 – корпус;
2 – крышка;
3 – двигатель привода вентилятора (с
решеткой);
4 – ручка терморегулятора;
5 – ручка;
6 – ножки;
7 – трубчатые нагреватели;
8 – выключатель электродвигателя;
9, 10 – выключатели ступеней нагрева;
11 – передняя защитная решетка;
12 – панель управления;
13 – светосигнальная арматура
