6.ПОДГОТОВКА И МОНТАЖ ПУЛЬТА
6.1. Работы по подключению пульта и электрокаменки должны производиться силами
специализированной организацей, имеющих право выполнять работы в действующих электросетях и
электроустановках при обязательном соблюдении ПУЭ, ПТБ, ПЭЭП. Помещение в котором
устанавливается электрокаменка должно соответствовать требованиям
ГОСТ Р 50571.12-96. При необходимости проект согласуется с местным органом Госэнергонадзора.
6.2. Пульт управления устанавливается в отдельном от сауны помещении, вертикально на высоте 1,4
- 1,7м от пола на стенах, в хорошо освещенном, отапливаемом и сухом помещении, без повышенной
пожарной опасности, с невзрывоопасной средой, не содержащей вредных паров, кислот, газов,
токопроводящей пыли и т.п. Для защиты от несанкционированного съема пульта, его необходимо
зафиксировать на стене шурупом диаметром 4мм, ввернув его в стену через отверстие «А» на основании
блока (см. рис.1). Фиксацию производить при монтаже, при снятых лицевой панели и ручки
терморегулятора.
6.3. Подключение к электрической 3х фазной сети 380В следует произвести через устройство
защитного отключения (УЗО) или входной автоматический выключатель, рассчитанный на силу тока в
соответствии с мощностью электрокаменки (смотри руководство по эксплуатации на электрокаменку).
6.4. Снимите лицевую панель и произведите монтаж электрических цепей согласно электрических
схем (рис. 3.1 и 3.2) и маркировки клеммной колодки проводами в металлорукаве или кабелем.
При снятии лицевой панели при монтаже пульта аккуратно снимите и надевайте ручку терморегулятора. Не
прилагайте больших усилий к ручке терморегулятора, т.к. это может привести к поломке регулировочного
резистора и выходу из строя пульта.
Сечение проводов и кабеля не должно быть менее указанных:
ЭКМ-1-
4,5
ЭКМ-1-
6
ЭКМ-1-
9
ЭКМ-1-
12
ЭКМ-1-
18
Сечение проводов и кабеля, кв.
мм
1,5 1,5 2,5 2,5
4-к пульту
2,5-от пульта на
ЭКМ
Количество проводов в кабеле* 4 4 4 4
4-к пульту
7-от пульта на
ЭКМ
*Примечание: количество проводов в кабеле указано без учета защитного проводника “PE”
ВНИМАНИЕ! Провести отдельным проводом защитное заземление корпуса
электрокаменки. Эксплуатация электрокаменки без заземления не допустима.
6.5. Ввод проводов в пульт управления осуществляется через уплотнительные втулки поз.10
(см. рис.1).
По окончании монтажа лицевую панель закрепить, обеспечив вхождение валика регулятора температуры и
светодиодов в соответствующие отверстия лицевой панели, аккуратно надеть ручку терморегулятора.
6.6. Наконечник подвеса с датчиком температуры кабеля поз.9 (см. рис. 1) через отверстие в стене
ввести внутрь сауны. Трехметровый кабель с датчиком температуры подвесить на крючках на высоте не
менее 1 - 1,2 метра от верхней части каменки. Датчик и кабель не должны находиться ближе 1м от
нагревательных и охлаждающих устройств. Кабель датчика не подлежит капитальной заделке в стенах
бани (сауны). При неисправности пульта он должен вместе с датчиком и кабелем предъявляться в
ремонтные службы или предприятию-изготовителю.
6.7. Все работы по монтажу производятся квалифицированным персоналом, имеющим
квалификационную группу по электробезопасности не ниже 3.
4.8. Запрещается использовать пульт с электрокаменкой без ее заземления.
4.9. Пульт управления каменки, установленный в общественных саунах, должен находиться в
дежурной комнате. Не допускается использовать пульт в помещениях повышенной опасности.
4.10. Эксплуатацию пульта управления с электрокаменкой рекомендуется производить при наличии в
сети УЗО (устройство защитного отключения), либо других устройств, обеспечивающих общее отключение и
защиту от перегрузки и короткого замыкания.
5.УСТРОЙСТВО И ПОРЯДОК РАБОТЫ.
5.1. Пульт управления рис.1 состоит из пластикового корпуса поз.1 с размещенной внутри него платой
управления, обеспечивающей с помощью электромагнитных реле поз.2 включение и выключение
нагревательных элементов электрокаменки. На лицевой панели поз.8 пульта выведены световая индикация
поз.4,5,7, выключатель поз.3, регулятор температуры поз.6. Непосредственно к клеммам платы управления
подсоединен 3-х метровый высокотемпературный кабель с установленным на конце датчиком температуры и
наконечником для подвеса в сауне (бане).
5.2. После подготовки электронагревательного устройства (электрокаменки) к работе в соответствии
с его руководством по эксплуатации следует:
-произвести монтаж пульта управления согласно раздела 6 настоящего руководства;
-автоматическим выключателем, установку которого необходимо предусмотреть при монтаже в
непосредственной близости от пульта управления, включить электропитание устройства, при этом должна
загореться лампочка «СЕТЬ» поз.4 на лицевой панели;
-нажать клавишный выключатель поз.3 в положение «ВКЛ», при этом должна загореться лампочка
«НАГРЕВ» поз.5 и мигает лампочка «ТАЙМЕР» поз.7;
-поворотом рукоятки регулятора температуры поз.6, установить значение требуемой температуры в
помещении сауны.
5.3. При достижении в помещении сауны заданной температуры питание электронагревателей
отключается, при этом отключается лампочка «НАГРЕВ» поз.5. При снижении температуры в помещении
ниже заданной вновь подается питание на электронагреватели, при этом лампочка «НАГРЕВ» поз.7
загорается.

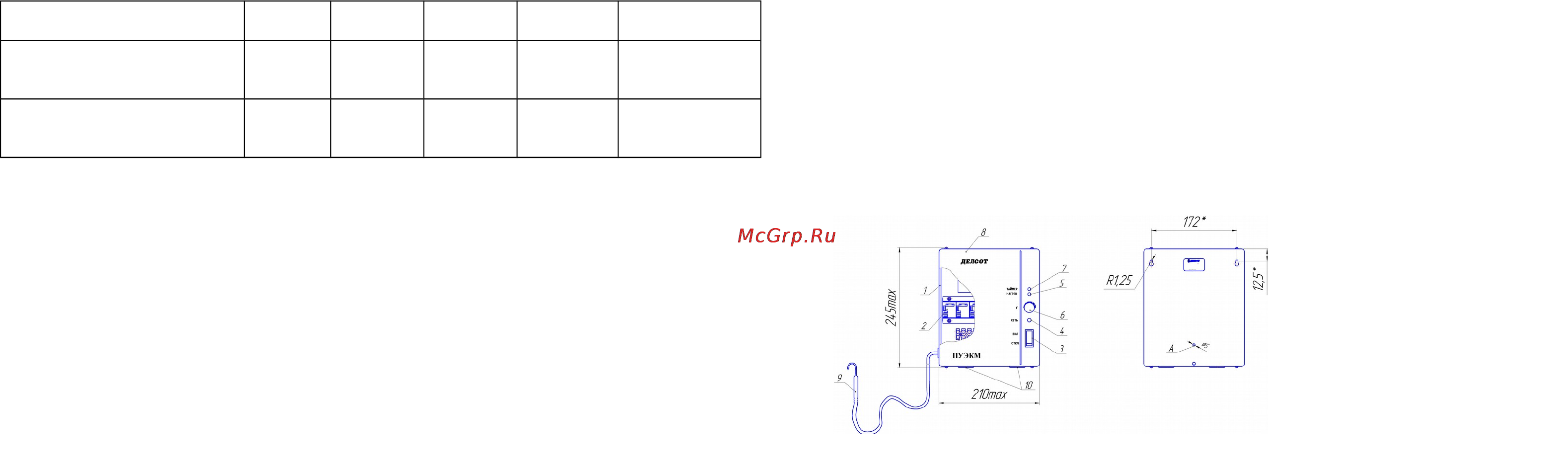

Рис.1
5.4. Пульт оснащен таймером который автоматически отключает электронагреватель после 6 часов
непрерывной работы, при этом постоянно горит лампочка «ТАЙМЕР» поз.7 (режим мигания лампочки
прекращается). Лампочка «СЕТЬ» поз.4 постоянно горит при наличие напряжения в сети. Структурные
1 – корпус;
2 – реле;
3 – выключатель;
4 – индикация «Сеть»;
5 – индикация «Нагрев»;
6 – регулятор температуры;
7 – индикация «Таймер»;
8 – лицевая панель;
9 – кабель с установленным на
конце датчиком температуры с
наконечником подвеса.
