66

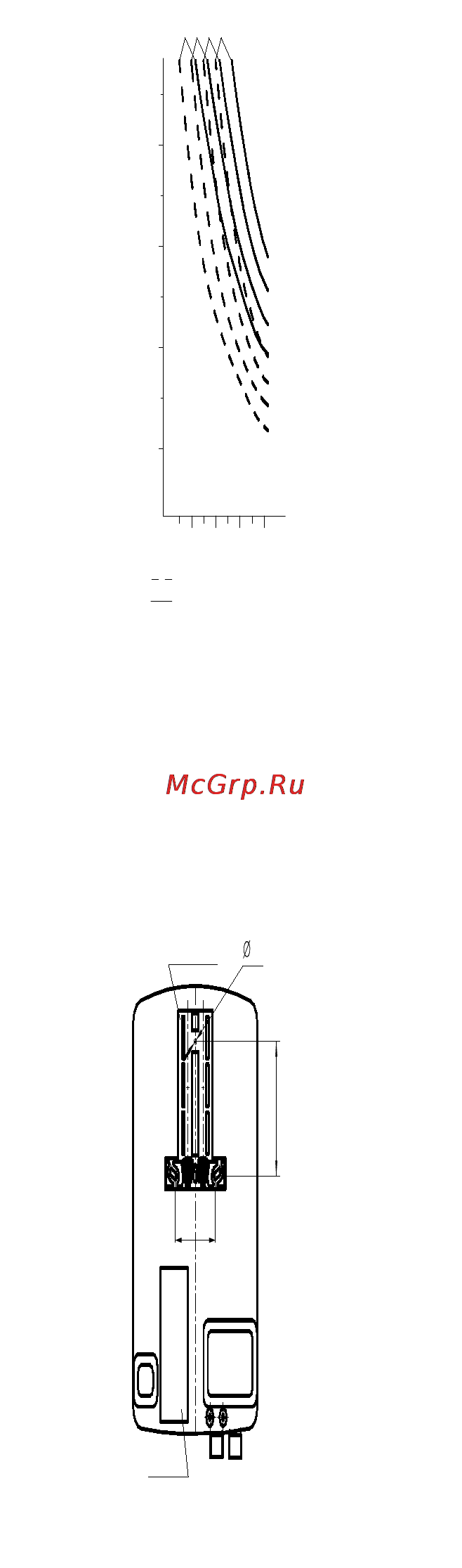

Рис. 2
Кронштейн
Крышка
4,2
87,5±0,2
Для повышения безопасности изделия при эксплуатации рекомендуется в качестве входного выключателя
использовать устройство защитного отключения (УЗО), рассчитанного на силу тока не менее 25А и 40А для
ПЭВН 220-5,0 и ПЭВН 220-7,0 соответственно, при токе срабатывания не более 30мА.
4.3. Водонагреватель должен быть надежно заземлен (занулен) отдельным проводником, сечением не
менее фазного. Использование для этого рабочего нуля категорически запрещается.
4.4. Не допускается подавать на вход водонагревателя воду с температурой выше 35С, что может
привести к перегреву воды на выходе водонагревателя выше 95С.
З А П Р Е Щ А Е Т С Я :
оставлять без присмотра работающий водонагреватель;
использовать водонагреватель с поврежденными органами управления;
снимать верхнюю панель без видимого разрыва питающей сети;
устанавливать запорную арматуру на отводе горячей воды;
производить регулировку каких либо устройств, кроме подачи воды вентильной головкой;
заземлять водонагреватель по трубе водопровода, газа или канализации.
5. УСТРОЙСТВО И ПРИНЦИП РАБОТЫ ВОДОНАГРЕВАТЕЛЯ
5.1 Водонагреватель состоит из двух электронагревателей, помещенных в оболочку из медных трубок,
буксы, соединяющей трубки между собой, входного и выходного
штуцера. Штуцера и букса герметично соединены с трубками и
электронагревателями. Нагреваемая вода проходит по зазору между
трубкой и электронагревателем и быстро нагревается.
Включение нагрева происходит с помощью реле давления при
открывании вентиля на входе водонагревателя. Для рационального
использования водонагреватель имеется переключатель мощности, с
помощью которого включается один или оба электронагревателя.
Индикация включения каждого электронагревателя осуществляется
сигнальными лампами. При открывании вентиля на входе
водонагревателя вода начинает протекать по медным трубкам. Давление
протекающей воды воздействует на мембрану реле давления,
включаются микропереключатели, включающие реле и, соответственно,
нагрев электронагревателей. Требуемая температура воды достигается
регулированием расхода воды (напора).
5.2. Температура воды в водопроводе меняется в зависимости от
времени года от 5С до 20С, поэтому необходимая температура воды
зимой достигается меньшим напором, чем летом (рис.1). Если давление в
системе водоснабжения ниже уровня срабатывания реле давления,
водонагреватель не включится. Поэтому при подключении
водонагревателя к накопительному баку (в отсутствии централизованного
водоснабжения) последний необходимо поднять на высоту 10 м относительно водонагревателя. Если у вас
нет достаточного давления воды, вы можете использовать насос.
6. УСТАНОВКА ВОДОНАГРЕВАТЕЛЯ
6.1. Установка должна быть проведена квалифицированным
специалистом. Рекомендуется следующий порядок установки:
а) закрепление прибора на стене. Водонагреватель устанавливать на
стене с помощью монтажного кронштейна на максимально возможную
высоту. Выберите положение водонагревателя на стене с учетом длины и
угла поворота излива или длины шланга душевой насадки. Согласно рис. 2
нанесите раз-метку на стену в месте установки водонагревателя.
Просверлите отверстия, установите в них пробки и закрепите кронштейн
на три шурупа. Установите водонагреватель в пазах кронштейна до
щелчка.
При монтаже необходимо оставить вокруг прибора свободное
пространство не менее 60 мм с каждой стороны.
ПЭВН 220-7,0
1,8
2,4
3
ПЭВН 220-5,0
Рис. Зависимость производительности,
температуры воды на входе.
температуры воды на выходе от
1,2
л/мин
60
30
40 50
T°C
10°5° 15°20°
