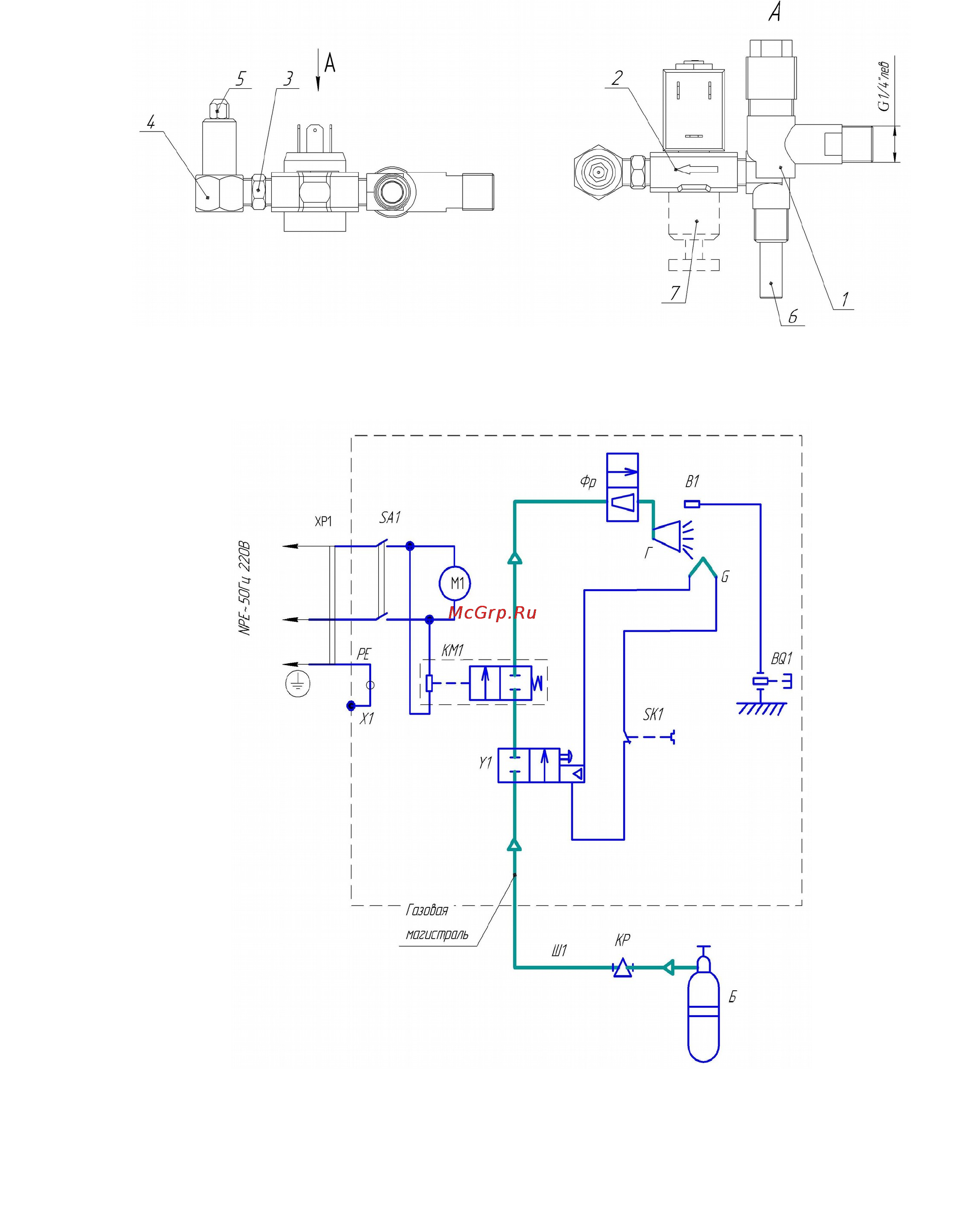

Рис.3 Схема принципиальная электрогазовая

12. ГАРАНТИИ ИЗГОТОВИТЕЛЯ

12.1 Изготовитель гарантирует соответствие воздухонагревателя требованиям ТУ 3696-029-

12589972-2012 при соблюдении условий эксплуатации, транспортирования и хранения.

ХР – шнур питания; М1 – электродвигатель привода вентилятора; КМ1 – клапан электромагнитный (с регулировкой

расхода газа – только для ВНГ-30); Y1 – клапан газовый с магнитной пробкой; Фр – форсунка распылительная; Г –

горелка газовая; G – термопара; SК1 – термовыключатель; ВQ1 – пьезоподжиг; В1 – электрод розжига; Ш1 – шланг

газовый; КР – регулятор давления газовый (0,7 Bar/20 Bar – для ВНГ-8, ВНГ-15; 1,5/20 Bar – для ВНГ-30); Б – баллон

газовый (в комплект поставки не входит); Х1 – элемент конструкции заземления.

1 – газовый клапан, 2 – электромагнитный клапан, 3 – переходник, 4 – наконечник, 5 – форсунка, 6 – кнопка-пуск, 7 –

регулятор расхода газа (только для ВНГ-30).

Рис.2 Устройство газовой аппаратуры
