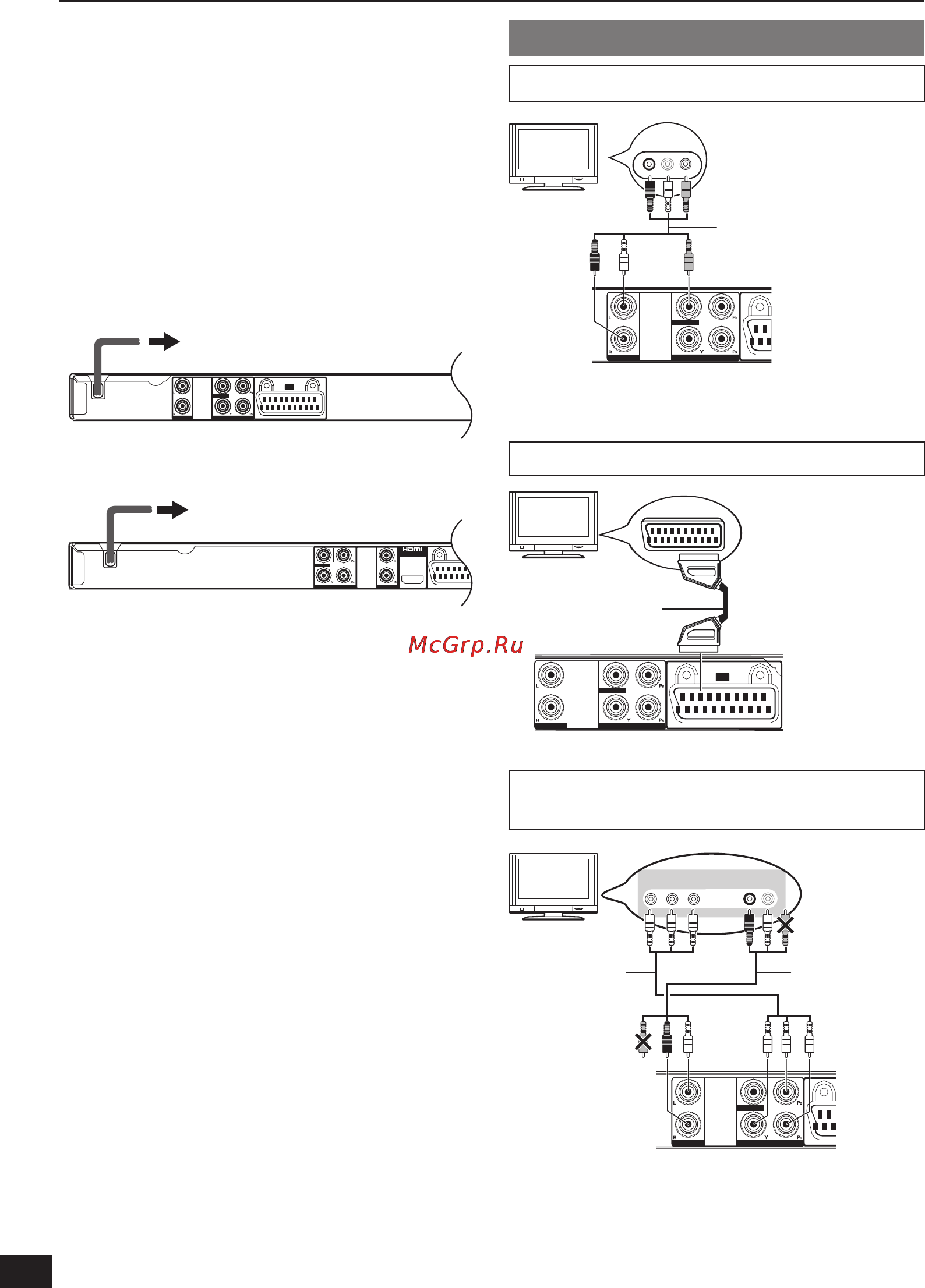

Подсоединения
Перед выполнением любых подсоединений
рекомендуется временно отсоединить все
аппараты от электрической сети.
Не помещайте аппарат на усилители/
приемники или на оборудование, которое
может нагреваться. Тепло может повредить
аппарат.
Не подсоединяйте видеосигналы через
видеомагнитофон. Изображение может
отображаться неправильно из-за функции
защиты от копирования.
AV OUT
VIDEO OUT
COMPONENT VIDEO OUT AUDIO OUT
VIDEO OUT
AUDIO OUT
COMPONENT VIDEO OUT
D
(
AV
AV
DVD-S68
DVD-S48
Для розетки бытовой сети
Для розетки бытовой сети
ПРИМЕЧАНИЕ для силового провода
переменного тока
Этот аппарат потребляет небольшое
количество электроэнергии даже в
выключенном состоянии. С целью экономии
электроэнергии его можно отключить, если
Вы не будете пользоваться аппаратом в
течение длительного периода времени.
ПРИМЕЧАНИЕ для HDMI формата
(Только модель DVD-S68)
Разъемы AUDIO становится невозможно
использовать в соответствии с
используемым Вами типом кабеля.
ПРИМЕЧАНИЕ для КОМПОНЕНТНОГО
ВИДЕОВЫХОДА
Установите «Видео» в положение
«Прогрессивный» (
Î
страница 9).
DVD-S48
ВИДЕОВЫХОД (VIDEO OUT)
Аудио/Видео кабель
(прилагается)
AUDIO IN
RL
VIDEO IN
VIDEO OUT
AUDIO OUT
COMPONENT VIDEO OUT
Соедините разъемы соответствующих цветов.
AV (Scart)
VIDEO OUT
AUDIO OUT
COMPONENT VIDEO OUT
AV IN
AV
21-штырьковый
SCART кабель
КОМПОНЕНТНЫЙ ВИДЕОВЫХОД
(COMPONENT VIDEO OUT)
COMPONENT
VIDEO IN
AUDIO IN
R L
VIDEO OUT
AUDIO OUT
COMPONENT VIDEO OUT
Компонентный
видео кабель
Аудио/Видео
кабель
(прилагается)
Соедините разъемы соответствующих цветов.
