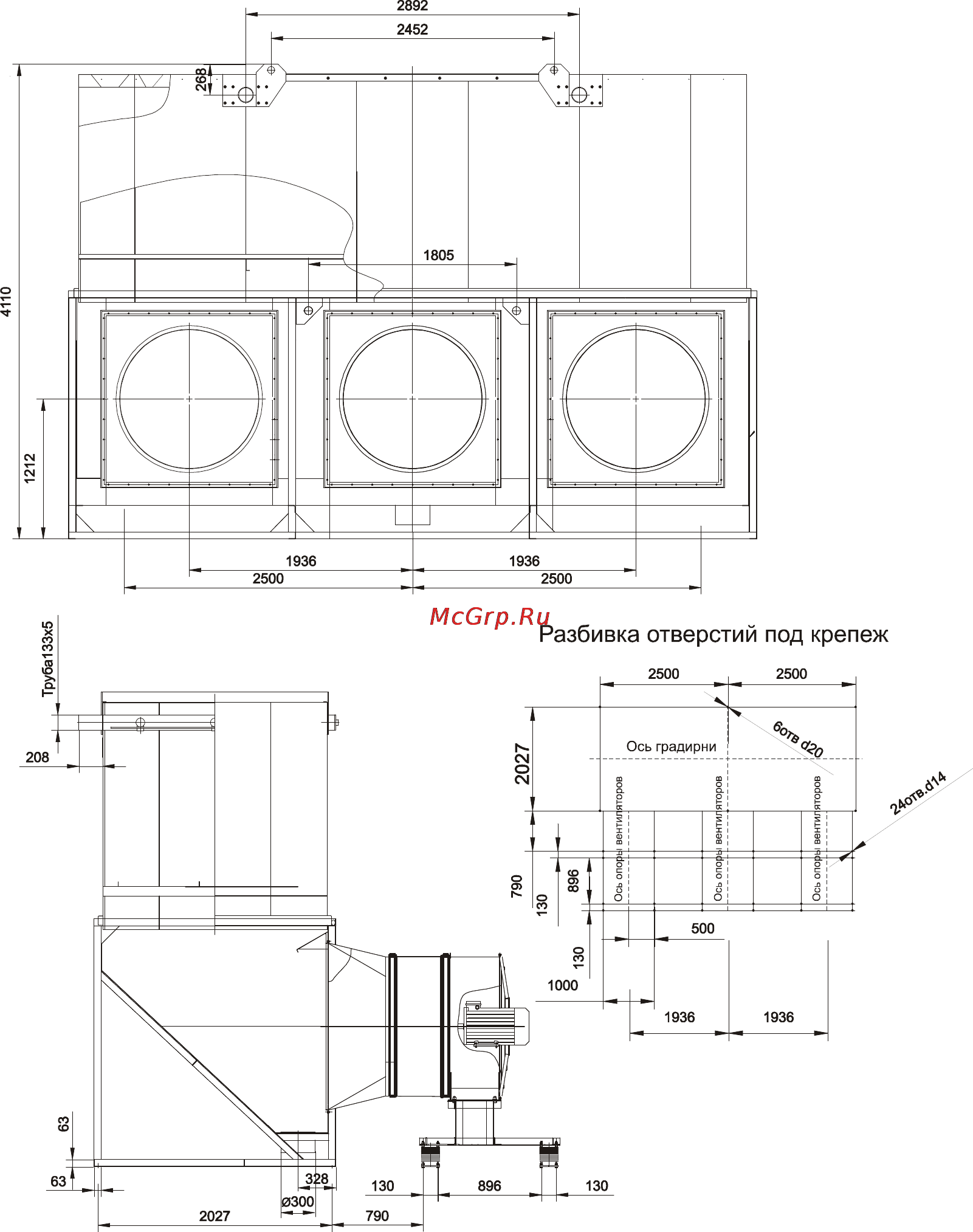

Рис. 7. ГРД-350
-20-
воды. Плотность укладки пластин каплеуловителя должна быть такова,
чтобы между пластинами было трудно просунуть руку.
7.4 При проведении сварочных работ ороситель, каплеотделитель и
пластмассовые детали должны быть надежно защищены от воздействия
высокой температуры и открытого огня.
7.5 При установке диффузоров на окна бака все стыки необходимо
уплотнить силиконовым герметиком (входит в комплект поставки).
Привалочные поверхности диффузоров (квадратные окна) промазать
герметиком, тщательно окружив слоем герметика все крепежные
отверстия. Дать подсохнуть поверхности герметика в соответствии с
инструкцией к герметику. Закрепить диффузоры на окнах. После затяжки
резьбовых соединений рекомендуем еще раз промазать герметиком стыки
изнутри. Стыковочные поверхности вентиляторов и диффузоров
допускается не обрабатывать герметиком.
Установка гибкой вставки в ГРД-350, соединяющей патрубок диффузора и
обечайку вентилятора, осуществляется после закрепления всех элементов
на фундаменте. Гибкие вставки закрепляются хомутами на специальных
патрубках, приваренных к диффузорам и обечайкам вентиляторов (рис. 7).
7.6 Монтаж электровентиляторов осуществлять в соответствии с рис. 1-7 и
нанесенных на корпус вентилятора и градирню условных обозначений,
определяющих место соединения и направление потока воздуха.
Категорически запрещается деформировать лопасти рабочего колеса
вентилятора.
7.7 При длительном нахождении градирни в нерабочем состоянии, в том
числе и перед первым пуском, необходимо перед пуском проверить
сопротивление изоляции. Если его величина менее 0,5 МОм, следует
просушить электродвигстели током короткого замыкания при пониженном
напряжении или наружным обогревом. Температура сушки не должна
превышать 100
0
С.
7.8 Для управления приводом электродвигателя рекомендуется применять
пускатели, обеспечивающие защиту двигателя от работы на двух фазах, в
режиме короткого замыкания, при заторможенном роторе и от перегрузок.
7.9. Установку преобразователя производить в соответствии с
требованиями комплекта эксплуатационной документации, прилагаемой к
преобразователю.
Подключение преобразователя производить в соответствии с приложением
1 «Быстрый ввод в эксплуатацию преобразователя частоты типа
INNOVERT».
Рекомендуемые схемы подключения электродвигателей к частотному
