-19-

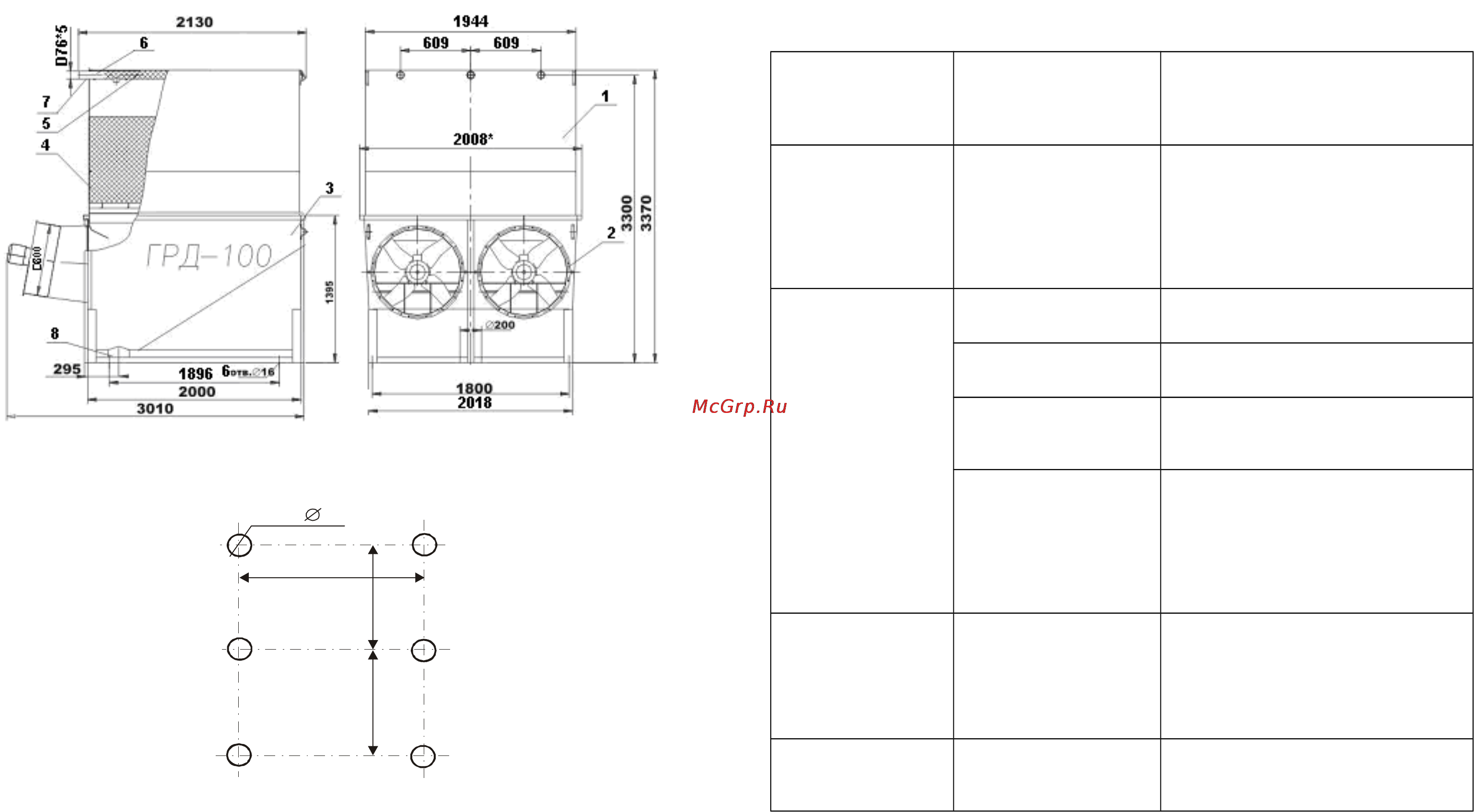

Рис. 5. ГРД-100
Схема расположения болтов для крепления бака к фундаменту
1 8 9 6
9
0
0
6 о т в . 1 6
9
0
0
-18-
9.3 Возможные отклонения от нормальной работы градирни и
неисправности приведены в табл.3.
Таблица 3
Наименование
неисправности,
внешнее проявление
и дополнительные
признаки
Вероятная причина Метод устранения
Разность температур
входа-выхода воды
менее 5
0
С.
Температура
охлажденной воды на
1-3
0
С выше
температуры мокрого
термометра.
Тепловой поток,
отводимый от
водоохлаждаемого
оборудования, меньше
номинального теплового
потока градирни, а расход
воды равен номинальному
Определить тепловой поток по
установленной мощности работающего
водоохлаждаемого оборудования. Если он
меньше номинального для градирни, то
градирня работает нормально.
Разность температур
входа-выхода воды
стала значительно
выше проектной.
Температура
охлажденной воды
также повысилась
против проектной.
Насосы не обеспечивают
проектный расход воды.
Проверить работу насосов, устранить
неисправности и вывести расход воды на
проектный.
Произошло засорение
оросителя.
Вынуть блоки каплеуловителя. Промыть
ороситель струей нагретой воды
(температура не выше 50
0
С)
Засорились форсунки,
распределение воды по
оросителю стало
неравномерным.
Вынуть блоки каплеуловителя,
демонтировать форсунки и прочистить
их.
Тепловой поток,
отводимый от
водоохлаждаемого
оборудования, превышает
величину номинального
теплового потока
градирни.
Определить тепловой поток по
установленной мощности
подсоединенного к водооборотному циклу
оборудования. Если он больше
номинального, а повышение температуры
воды недопустимо по техническим
требованиям, необходимо ставить
параллельно дополнительную градирню.
С верхнего среза
градирни летит
водяная пыль.
В пакете каплеуловителя
образовались щели,
вызванные смещением
блоков пластин или
неправильной их
установкой.
Вынуть блоки пластин каплеуловителя в
месте нарушения их плотного примыкания
друг к другу, к трубам коллектора и
стенкам корпуса. Установить блоки на
место без зазоров. Если остаются
небольшие неплотности, заткнуть их
любым водостойким материалом.
От вентиляторов идет
сильная вибрация,
неспецифические
звуки.
Нарушена балансировка
рабочего колеса.
Отсоединить вентилятор, демонтировать
рабочее колесо,проверить и восстановить
балансировку.
