Тепломаш ГРД 50У Паспорт онлайн [13/17] 135185
![Тепломаш ГРД 50У Паспорт онлайн [13/17] 135185](/views2/1184230/page13/bgd.png)
Наименование
неисправности,
внешнее проявление
и дополнительные
признаки
Вероятная причина Метод устранения
Вышел из строя один
из двигателей или
вентиляторов, но
остановка градирни
нежелательна.
Вышли из строя
подшипники
электродвигателя.
Разобрать электродвигатель и заменить
подшипники.
Отсоединить вентилятор. Отверстие
диффузора временно заглушить.
Возникли протечки
воды через стыки
элементов конструкции
градирни.
Нарушена плотность
соединений, уплотнений.
Остановить градирню. Высушить
нарушенные стыки и уплотнить
герметиком.
-9-
9.4 Не рекомендуется регулировать работу градирни при положительных
температурах воздуха периодическим отключением нагнетающих
вентиляторов. Подаваемая форсунками вода эжектирует воздух и
выталкивает его через вентиляторные окна. При этом двигатель омывается
воздухом с капельной влагой с влажностью, близкой к 100%. Защита
двигателя IP54 надежно защищает его от брызг со всех сторон, но не
защищает от проникновения внутрь теплого влажного воздуха. В
дальнейшем при включении вентиляторов двигатель омывается холодным
воздухом и внутри его может произойти конденсация водяных паров.
Наиболее вероятно проявление этого эффекта зимой. Нарушение изоляции
обмотки приведет к выходу из строя двигателя.
9.5 При длительной остановке градирен рекомендуется демонтировать
электродвигатели и хранить их в помещении (см. п.12.6).
10. ЭКСПЛУАТАЦИЯ ГРАДИРЕН В ЗИМНЕЕ ВРЕМЯ
10.1 В зимнее время крайне опасно обмерзание оросителя, т.к. это может
привести к его деформации и обрушению. Обмерзание начинается обычно
при температуре наружного воздуха ниже –10
0
С и происходит в местах,
где подаваемый в градирню холодный воздух соприкасается с относительно
небольшим количеством теплой воды (в местах с пониженной плотностью
орошения).
Поэтому в зимний период не следует допускать колебаний тепловой и
гидравлической нагрузок, необходимо обеспечивать равномерное
распределение охлаждаемой воды по площади оросителя и не следует
допускать понижения плотности орошения на отдельных участках. В
связи с относительно большими скоростями входящего воздуха
плотность орошения в вентиляторных градирнях в зимнее время
целесообразно поддерживать не менее 10 м
3
/(м
2
час).
10.2 Для предупреждения большого обмерзания градирен необходимо
уменьшать поступление в градирню холодного воздуха.
Чем ниже температура входящего воздуха или меньше тепловая
нагрузка на градирню, тем меньше должен быть расход воздуха.
Критерием для определения необходимого расхода воздуха может служить
температура охлажденной воды. Если расход поступающего воздуха
регулировать таким образом, чтобы температура охлажденной воды в
градирне была не ниже 12С-15С, то обледенение градирен обычно бывает
невелико и не выходит за пределы допустимого.
10.3 Для уменьшения подачи холодного воздуха в градирню следует
использовать частотные преобразователи (см п.3.6, 4.7). Кроме того,
можно установить на входных патрубках вентиляторов
-10-

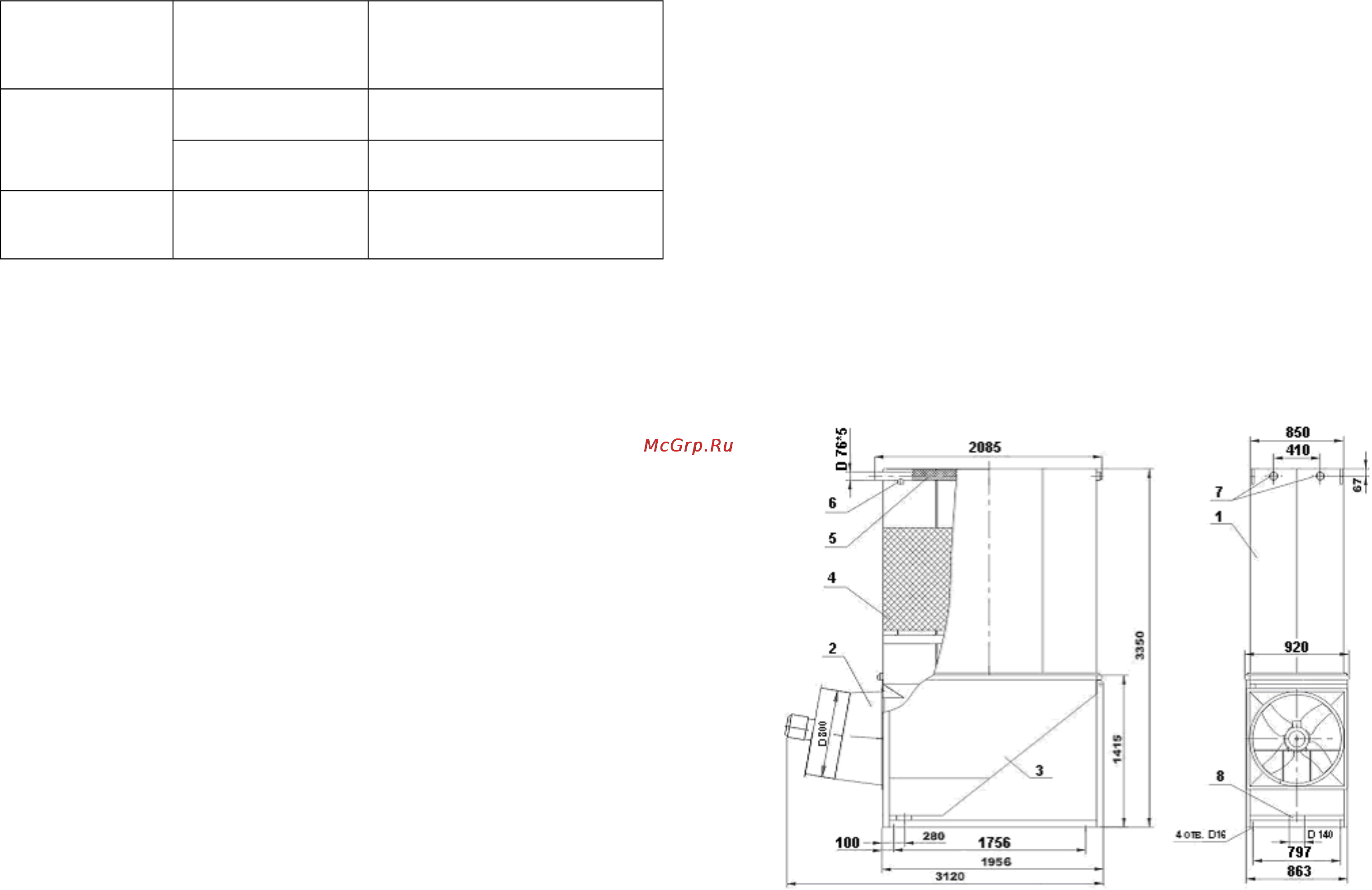

Рис. 4. ГРД-50
Схема расположения болтов для крепления бака к фундаменту
