RQT8322
8
8

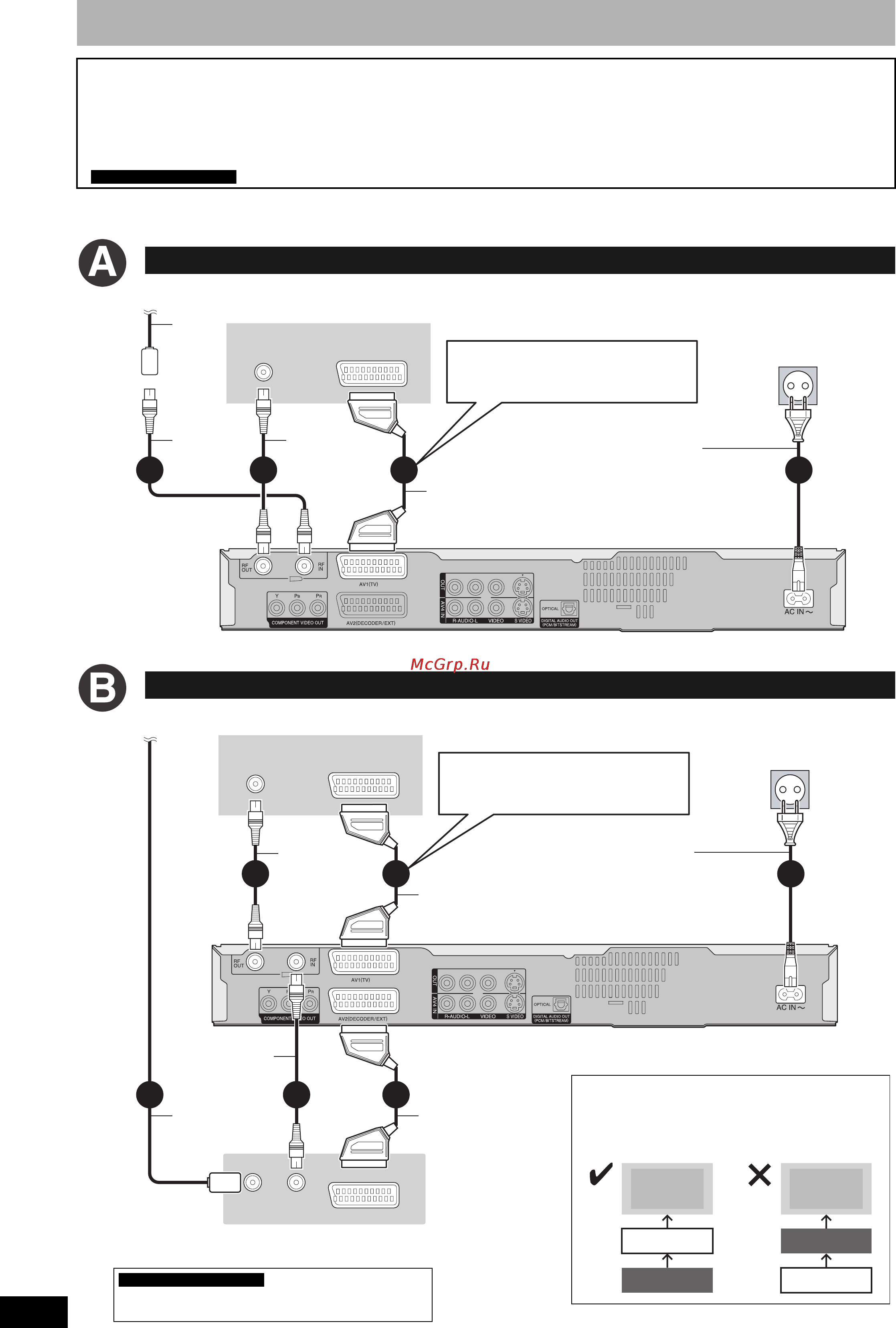

ЭТАП 1 Подключение
• Перед подключением выключите всю аппаратуру и изучите соответствующие инструкции по эксплуатации.
• Выберите из вариантов A-D схему подключения, соответствующую конфигурации Вашей аппаратуры. Использования иных
(не показанных) схем подключения допустимо с одобрения дилера.
Используйте пару высокочастотных коаксиальных кабелей из комплекта аппарата
Для соединения через гнезда RF IN и RF OUT можно использовать только приложенную к аппарату пару высокочастотных
коаксиальных кабелей. Использование других соединительных кабелей может привести к появлению помех и искажений
телевизионного изображения.
Использование 21-штекерного кабеля СКАРТ полного соединения
• Воспользуйтесь многообразием функций Q Link, подключив аппарат к телевизору, совместимому с Q Link (➔ стр. 38).
• Наслаждайтесь высококачественным изображением, подключив аппарат к RGB-совместимому телевизору (➔ стр.50).
“Вывод AV1” в меню Нач. наст. (➔ стр. 40)
Подключение телевизора
Подключение телевизора и видеомагнитофона
Необходимые настройки
VHF/UHF
RF IN
AV IN
4
1
3
2
Тыльная панель телевизора
Тыльная панель данного аппарата
21-штекерный кабель
СКАРТ полного
соединения
Высокочастотный
коаксиальный кабель
(прилагается)
К антенне
Кабель
антенны
В сетевую розетку
(220 до 240 В пер. тока, 50 Гц)
Сетевой шнур
(прилагается)
Подключите только после
подключения всех
остальных кабелей.
Подключение не через
21-штекерные гнезда СКАРТ
(➔ стр. 10)
Высокочастотный
коаксиальный
кабель
(прилагается)
VHF/UHF
RF IN
AV IN
VHF/UHF RF OUT
RF IN
AV OUT
1
5
3
4
6
2
Тыльная панель телевизора
Тыльная панель данного аппарата
Тыльная панель видеомагнитофона
К антенне
Кабель
антенны
21-штекерный
кабель СКАРТ
Высокочастотный
коаксиальный кабель
(прилагается)
Подключайте аппарат к телевизору напрямую
Видеосигналы, проходящие через
видеомагнитофон, подвергаются воздействию
систем защиты авторских прав. Это приводит к
искажению изображения на экране телевизора.
Телевизор
Данный аппарат
Видеомагнитофон
Телевизор
Видеомагнитофон
Данный аппарат
21-штекерный кабель
СКАРТ полного
соединения
Высокочастотный
коаксиальный
кабель
(прилагается)
В сетевую розетку
(220 до 240 В пер. тока, 50 Гц)
Сетевой шнур
(прилагается)
Подключите только после
подключения всех
остальных кабелей.
Подключение не через
21-штекерные гнезда СКАРТ
(➔ стр. 10)
Настройки “Ввод AV2” и “Соединение AV2” в меню
Нач. наст. (➔ стр. 41)
Необходимые настройки
