13
14. ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ И МЕТОДЫ ИХ УСТРАНЕНИЯ
Главным в получении оптимальных результатов при использовании токарной машины для работ
по дереву является правильная регулировка. Лучше всего проверить все регулировки во время
устранения неисправности
Неисправность Возможная причина Действия по устранению
1. Нет напряжения в сети питания
1. Проверить наличие напряжения
в сети
2. Неисправен выключатель 2. Проверить выключатель
3. Статор или якорь сгорели
3. Обратиться в
специализированную мастерскую
для ремонта.
1. Двигатель не
запускается
4. Питание не поступает, так как сетевой
выключатель разомкнут
4. Установить предохранитель или
контрольный выключатель
1. Низкое напряжение 1. Проверить напряжение в сети
2. Перегрузка по сети 2. Проверить напряжение в сети
3. Сгорела обмотка или обрыв в обмотке
3. Обратиться в
специализированную мастерскую
для ремонта.
2. Двигатель не
развивает полную
скорость и не
работает на полную
мощность
4. Слишком длинный удлинительный
шнур
4. Заменить шнур на более
короткий, убедитесь, что он
отвечает требованиям п.5.2.4.
1. Двигатель перегружен 1.
2. Обмотки сгорели или обрыв в обмотке
2. Обратиться в
специализированную мастерскую
для ремонта
3. Двигатель
перегревается,
останавливается,
размыкает
прерыватели
предохранителей
3. Предохранители или прерыватели
имеют недостаточную мощность
3. Установить предохранители
или прерыватели
соответствующей мощности
6
относятся к расстоянию между распределительным щитом, к которому подсоединен станок, и вилкой
штепсельного разъёма станка. При этом не имеет значения, осуществляется ли подвод электроэнергии к станку
через стационарные подводящие провода, через удлинительный кабель или через комбинацию стационарных и
удлинительный
кабелей.
Длина подводящих проводов Необходимое поперечное сечение медных проводов
До 15м 1,5 мм
2
6. РАСПАКОВКА
6.1. Открыть коробку.
6.2. Извлечь станок, комплект ножек и все комплектующие принадлежности из коробки.
6.3. Разделить детали, принадлежащие станку и ножкам.
6.4. Проверить комплектность станка и ножек (Рис.1).
7. УСТРОЙСТВО СТАНКА

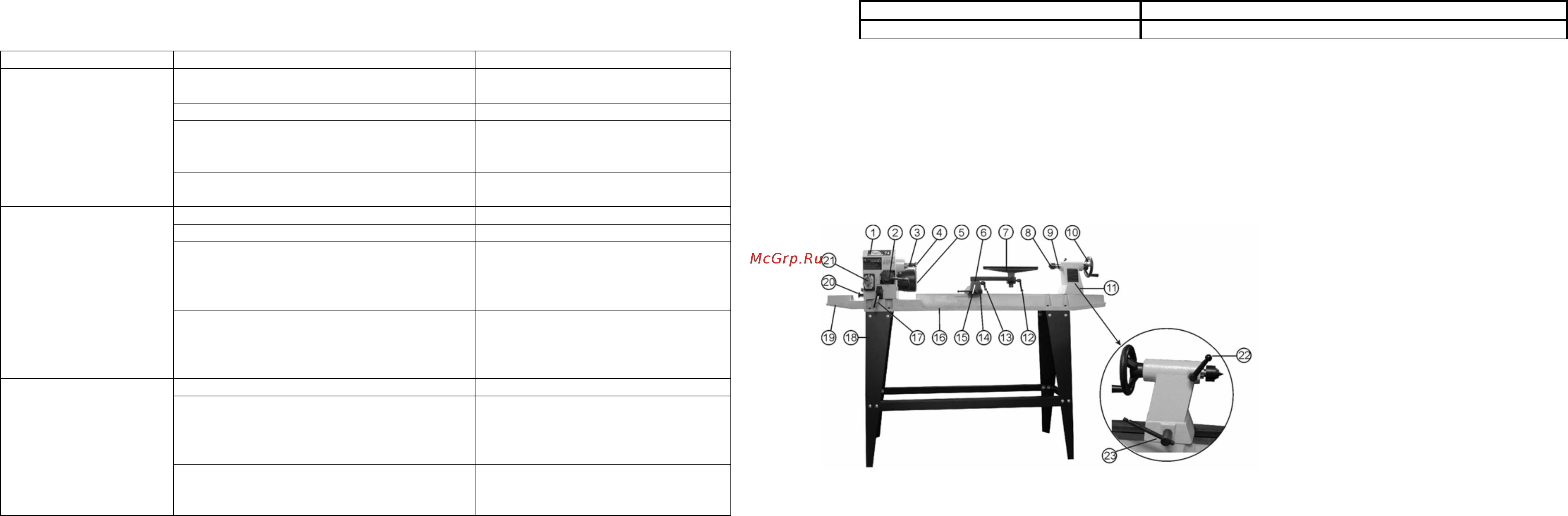

7.1. Станок состоит из следующих сборочных единиц и деталей (Рис.2):
Рис.2
1. Передняя бабка
2. Ручка регулировки частоты вращения шпинделя передней бабки
3. Шпиндель передней бабки
4. Центр шпинделя передней бабки с зубцами
5. Электродвигатель
6. Кронштейн вращающийся
7. Резцедержатель
8. Центр задней бабки
9. Пиноль задней бабки
10. Маховик для осевого перемещения пиноли
11. Задняя бабка
12. Ручка фиксации резцедержателя
13. Ручка фиксации кронштейна вращающегося
14. Ручка
фиксации опоры резцедержателя
15. Опора резцедержателя
16. Станина
17. Ручка фиксации положения передней бабки
18. Основание
19. Удлинитель станины
20. Плунжер положения передней бабки
21. Переключатель (ВКЛ-ВЫКЛ) магнитного пускателя
22. Ручка фиксации пиноли задней бабки
23. Ручка фиксации задней бабки
8. СБОРКА СТАНКА
ВНИМАНИЕ: Станок достаточно тяжел, поднимайте и перемещайте его вдвоем или с
помощью каких-либо
механизмов и приспособлений.
8.1. Сборка основания (Рис. 3)
