ПОРЯДОК УСТАНОВКИ И ИЗВЛЕЧЕНИЯ ПОИГРЫВАТЕЛЯ

10. Подсоедините провод к «–» клемме автомо-

бильного аккумулятора. Установите обрамле-

ние и переднюю панель (см. раздел «Установка

и снятие передней панели»).

Порядок извлечения аппарата

Убедитесь, что зажигание выключено. Отсоедините

провод от «–» клеммы аккумулятора автомобиля.

Снимите металлическую скобу с задней стенки

устройства (если она устанавливалась ранее).

Нажмите кнопку снятия передней панели и снимите ее.

Аккуратно снимите обрамление, потянув его на

себя.

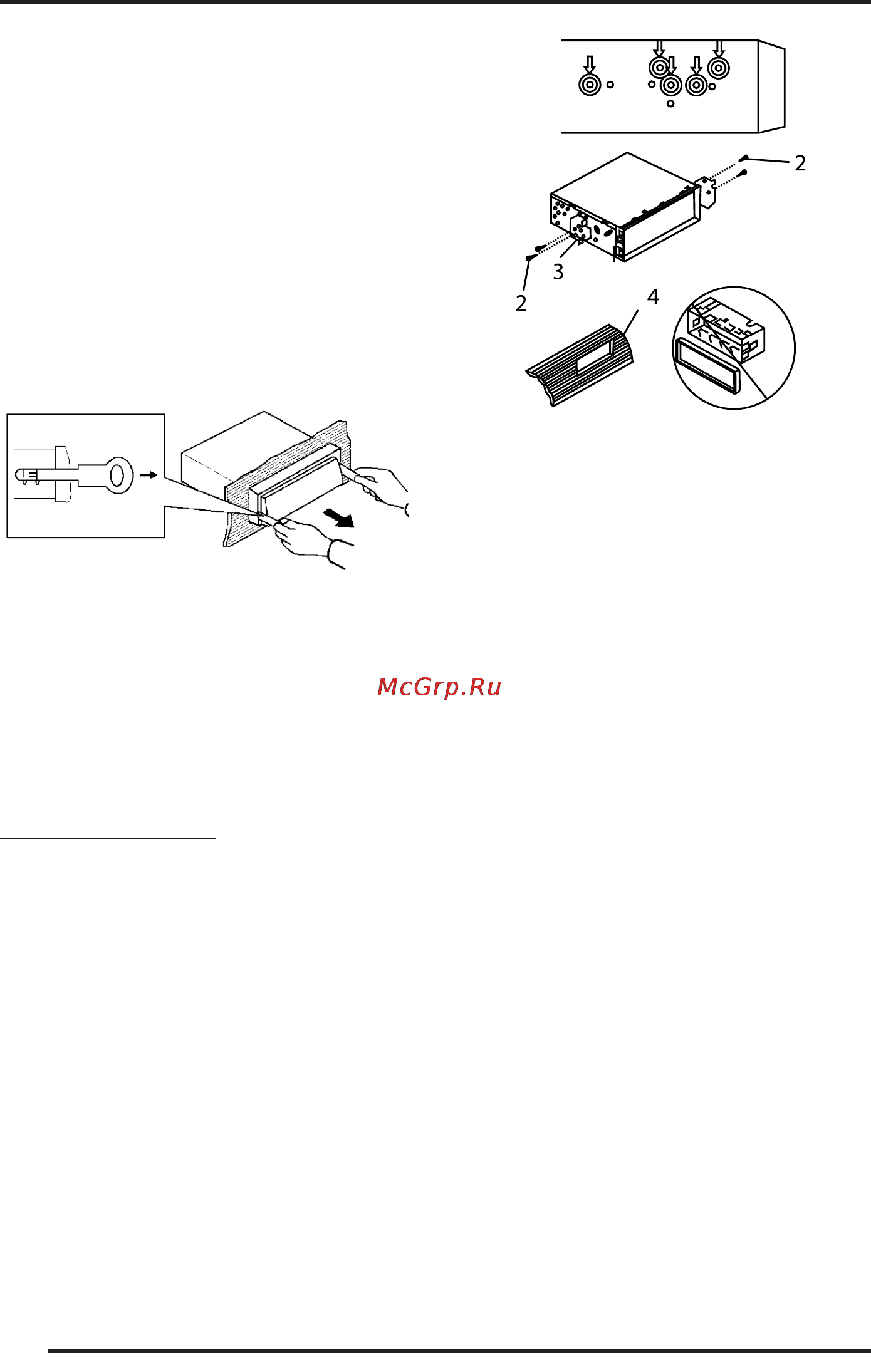

Вставьте до упора ключи, входящие в комплект по-

ставки ресивера, в пазы на боковых поверхностях

передней панели. Извлеките ресивер из рамки, по-

тянув его на себя.

Тыловой монтаж (метод 2)

Данный метод установки аппарата применяется

для автомобилей марки Nissan, Toyota. Используйте

отверстия, отмеченные соответствующими буква-

ми N и T, чтобы прикрепить аппарат к кронштейнам.

1. Вид сбоку. Расположение отверстий

2. Винты

3. Кронштейн

4. Накладка приборной панели

Выберите позицию, при которой винтовые отвер-

стия закрепленных в автомобиле кронштейнов и

винтовые отверстия приемника, отмеченные соот-

ветствующими буквами названия марки машины

(«T» - Toyota или «N» - Nissan) совпадут, и закрепите

проигрыватель при помощи 2-х винтов (5х5 мм) с

каждой стороны.

ПРИМЕЧАНИЕ:

Обрамление, монтажная рама и металличе-

ская скоба не используются при этом мето-

де установки.
