Vaillant VIH Q 200 305891 [7/18] Монтаж
![Vaillant VIH Q 200 305891 [7/18] Монтаж](/views2/1018726/page7/bg7.png)
6
4 Монтаж
uniSTOR - VIH Q 120, 150, 200/VIH CQ 120, 1506

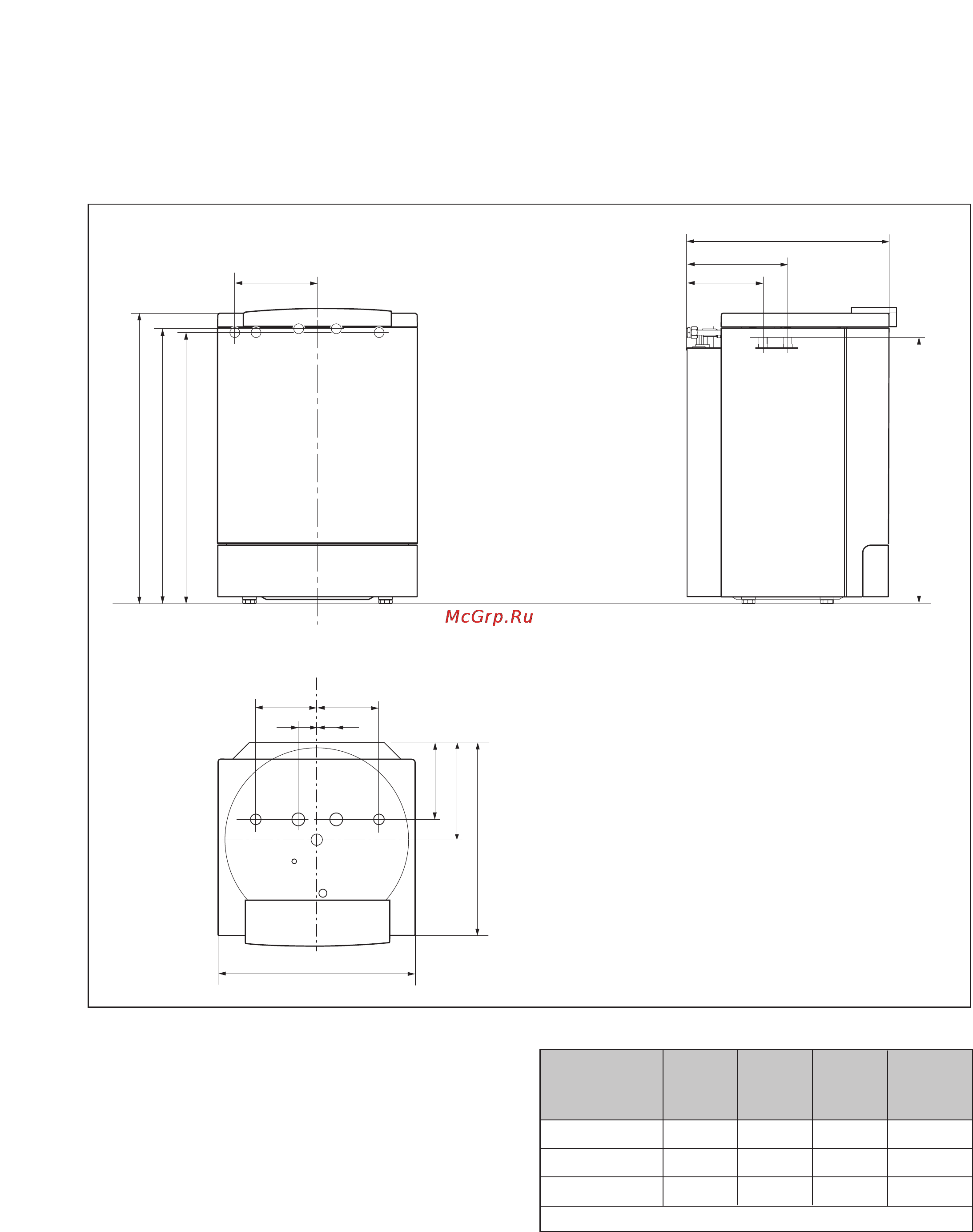

4.3 Размеры аппарата и присоединительные размеры VIH Q
Рис. 4.2 Чертеж с размерами
295
242
180
55 55
180
295
222
A
B
C
52
34
1
23
5
6
41
222
295
590
585
590
D
1)
2)
Экспликация
1 подвод холодной воды R
3
⁄
4
2 подвод горячей воды R
3
⁄
4
3 подача емкостного водонагревателя R 1
4 обратная линия емкостного водонагревателя R 1
5 подвод циркулирующей воды R
3
⁄
4
6 погружная гильза
R = наружная резьба, Rp = внутренняя резьба
Указанные размеры действительны в том случае,
когда опорные ножки емкостного водонагревателя
ввинчены до упора.
Размер по высоте может настраиваться с помощью
регулируемых опорных ножек емкостного
водонагревателя.
аппарат ABCD
VIH Q 120 850 801 791 776
VIH Q 150 1063 1014 1004 989
VIH Q 200 1333 1284 1274 1259
размеры в мм
О монтажных размерах для нагревательного
прибора и допусках (в частности, при
использовании трубной обвязки фирмы "Vaillant")
можно узнать из инструкции по монтажу аппарата, а
также из соответствующей инструкции по деталям
оснастки.
1)
Размер по высоте для
подсоединений 3 и 4 со
смонтированными уголками
2)
Размер по высоте для
подсоединений 1, 2 и 5 со
смонтированными уголками
