7
Монтаж 4
uniSTOR - VIH Q 120, 150, 200/VIH CQ 120, 150 7
GUS
4.4 Размеры аппарата и присоединительные размеры VIH CQ

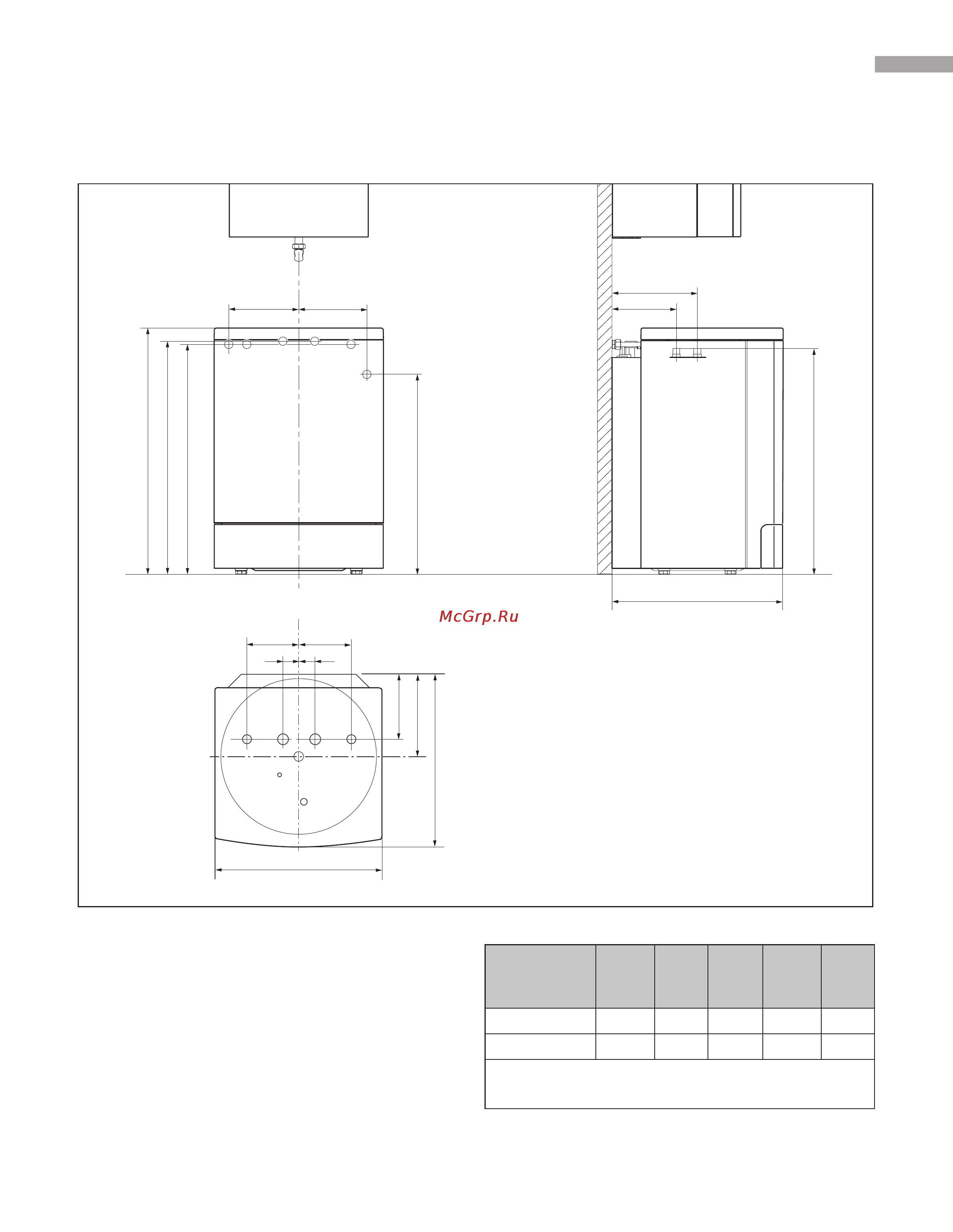

Рис. 4.3 Чертеж с размерами
295
242
235
295
590
222
A
B
C
E
D
52
34
1
7
180
55 55
180
23
5
6
41
222
295
590
585
1)
2)
Экспликация
1 подвод холодной воды R
3
⁄
4
2 подвод горячей воды R
3
⁄
4
3 подача емкостного водонагревателя R 1
4 обратная линия емкостного водонагревателя R 1
5 подвод циркулирующей воды R
3
⁄
4
6 погружная гильза
7 сливная воронка (сифон)
R = наружная резьба, Rp = внутренняя резьба
Указанные размеры действительны в том случае,
когда опорные ножки емкостного водонагревателя
ввинчены до упора.
Размер по высоте может настраиваться с помощью
регулируемых опорных ножек емкостного
водонагревателя.
аппарат ABCDE
VIH CQ 120 850 801 791 776 690
VIH CQ 150 1063 1014 1004 989 905
размеры в мм
О монтажных размерах для нагревательного
прибора и допусках (в частности, при
использовании трубной обвязки фирмы "Vaillant")
можно узнать из инструкции по монтажу аппарата, а
также из соответствующей инструкции по деталям
оснастки.
1)
Размер по высоте для
подсоединений 3 и 4 со
смонтированными уголками
2)
Размер по высоте для
подсоединений 1, 2 и 5 со
смонтированными уголками
