Глава 4. Установка и подключение IP-камеры

Руководство по подключению IP-камеры B2720DVZ

4.4. Регулировка направления обзора IP-камеры

Конструкция IP-камеры B2720DVZ допускает регулировку направления обзора в

очень широких пределах. Вы можете менять направление обзора, используя три степени

свободы поворотного механизма. Для доступа к поворотному механизму обратитесь к шагу

2 пункта 4.3.1, после чего выполните следующее:

Шаг 1: для регулировки угла наклона объектива ослабьте винты фиксации 1, 2 (Рис.

4.23), наклоните поворотный механизм камеры на нужный угол и затяните винты.

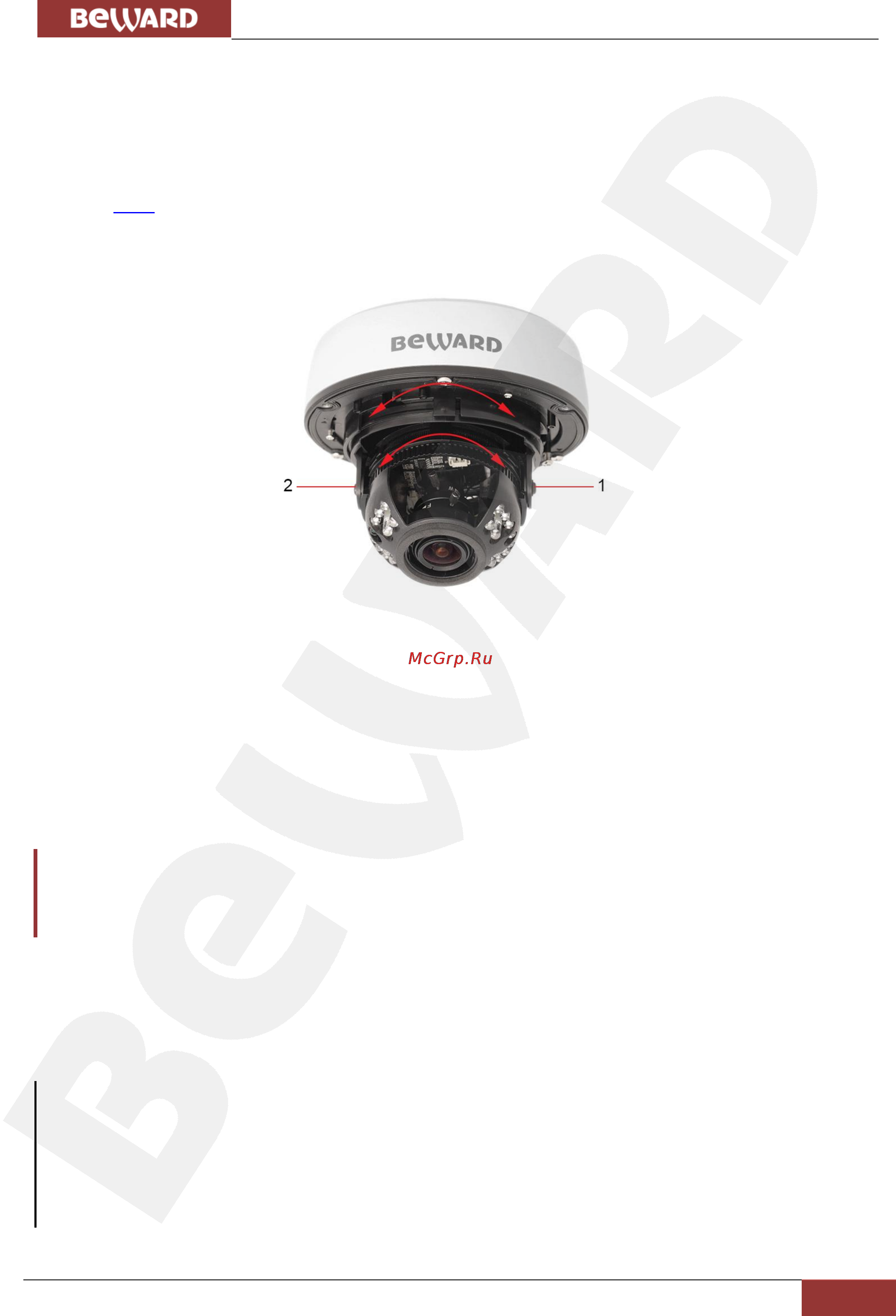

Рис. 4.23

Шаг 2: удерживая поворотный механизм за стойки винтов фиксации угла наклона

(Рис. 4.23), поверните его на нужный угол в горизонтальной плоскости вращения (нижняя

стрелка). В процессе регулировки должны быть слышны легкие щелчки.

Шаг 3: удерживая поворотный механизм за защитный кожух ИК-подсветки, поверните

его на нужный угол вокруг оси визирования объектива (Рис. 4.23, верхняя стрелка). В

процессе регулировки должны быть слышны легкие щелчки.

ВНИМАНИЕ!

Вращение поворотного механизма более, чем на 360° – ЗАПРЕЩЕНО! Это может привести к

повреждению проводников, соединяющих поворотный механизм и интерфейсную плату.

Для простоты регулировки направления обзора камеры предусмотрена возможность

подключения портативного монитора к разъему аналогового видеовыхода интерфейсной

платы (см. Рис. 4.12, цифра 5) при помощи кабеля из комплекта поставки.

ПРИМЕЧАНИЕ!

Разъем аналогового видеовыхода предусмотрен только для удобства регулировки направления

обзора камеры и ее фокусировки в процессе монтажа путем подключения портативного монитора.

По этой причине доступ к разъему возможен только при снятой крышке корпуса камеры. По

окончании процесса регулировки кабель от данного разъема должен быть отключен.
