Глава 3. Размеры и основные элементы устройства

Руководство по подключению IP-камеры B2720DVZ

Объектив (1): моторизованный объектив с постоянной и пошаговой регулировкой

угла обзора и фокусировкой (описаны в «Руководстве по эксплуатации камеры B2720DVZ»).

Поворотный механизм (2): совокупность подвижных элементов камерного модуля,

обеспечивающих гибкую регулировку направления обзора камеры.

Винты фиксации (3): предназначены для фиксации поворотного механизма после

установки угла наклона объектива (см. пункт 4.4).

ИК-подсветка (4): в темное время суток, при недостаточной освещенности камера

переходит в режим «Ночь» (черно-белое изображение) и активирует инфракрасную

подсветку, которая позволяет вести видеонаблюдение даже в полной темноте. ИК-подсветка

является альтернативным освещением стандартным лампам, но при этом мало заметна

окружающим.

Датчик освещенности (5): фотоэлемент, предназначенный для автоматического

перехода камеры из режима «День» в режим «Ночь» и обратно при изменении уровня

внешнего освещения.

Страховочный тросик: металлический плетеный трос, предназначенный для

крепления купола камеры к ее основанию и, тем самым, предохраняющий купол от падения

во время пусконаладочных работ или обслуживания установленной камеры.

Рис. 3.3

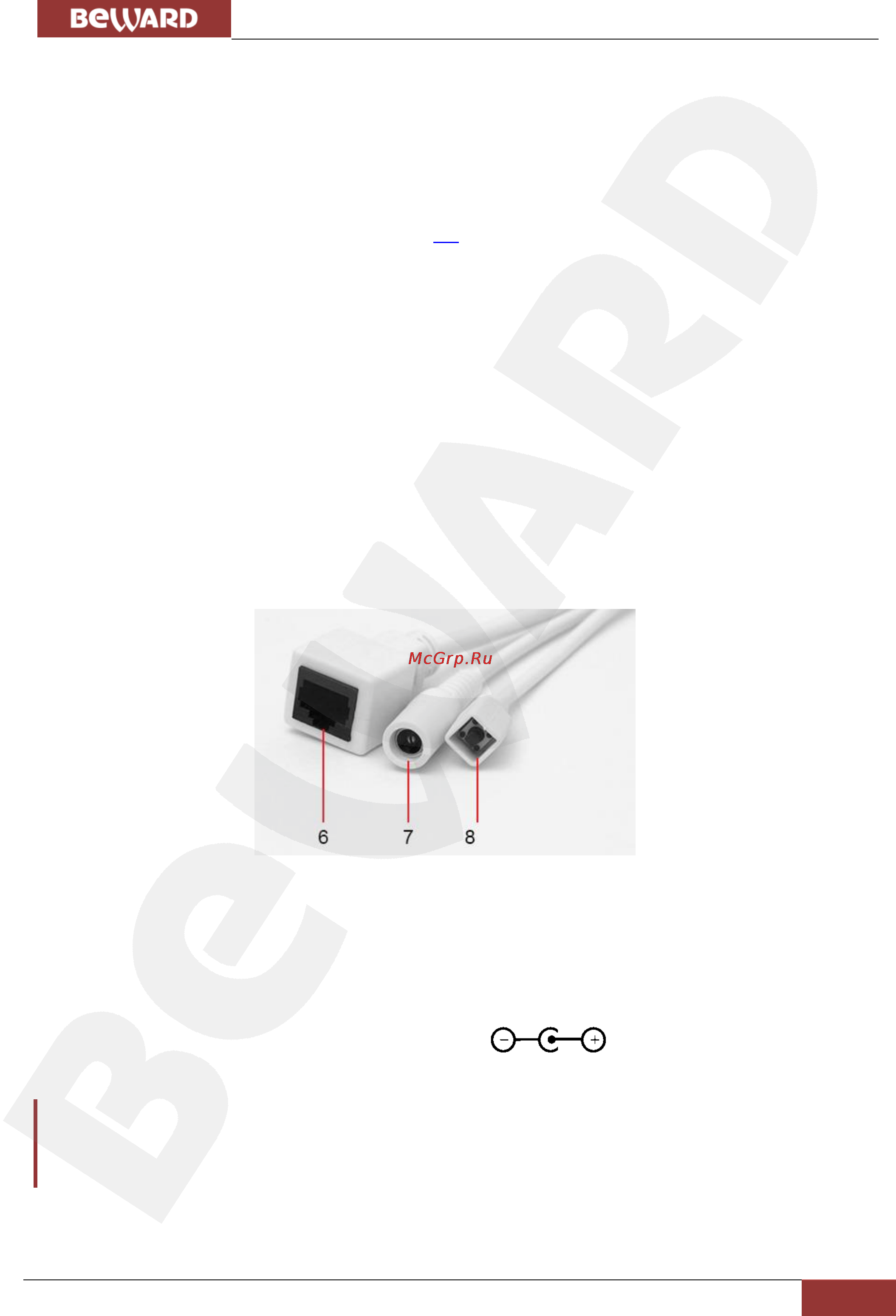

Сетевой разъем (6): разъем Ethernet для подключения камеры к сети Интернет,

роутеру или коммутатору при помощи стандартного 8P8C (RJ-45) штекера. Данная модель

камеры имеет возможность подачи питания через Ethernet-разъем (технология PoE).

Разъем питания (7): предназначен для подачи постоянного питающего напряжения

номиналом 12 В, 0.85 А. Полярность подключения: .

ВНИМАНИЕ!

Одновременная подача питания с использованием технологии PoE и разъема питания запрещена!

При подаче питания через разъем используйте только источники, рекомендованные BEWARD!
