Глава 3. Установка камеры и подключение кабеля
Руководство по подключению IP-камер BEWARD BD35C, BD43C, BD43CW
13
В случае необходимости сетевой (коммутационный) кабель можно приобрести отдельно
или при наличии необходимых материалов и инструментов изготовить самостоятельно.

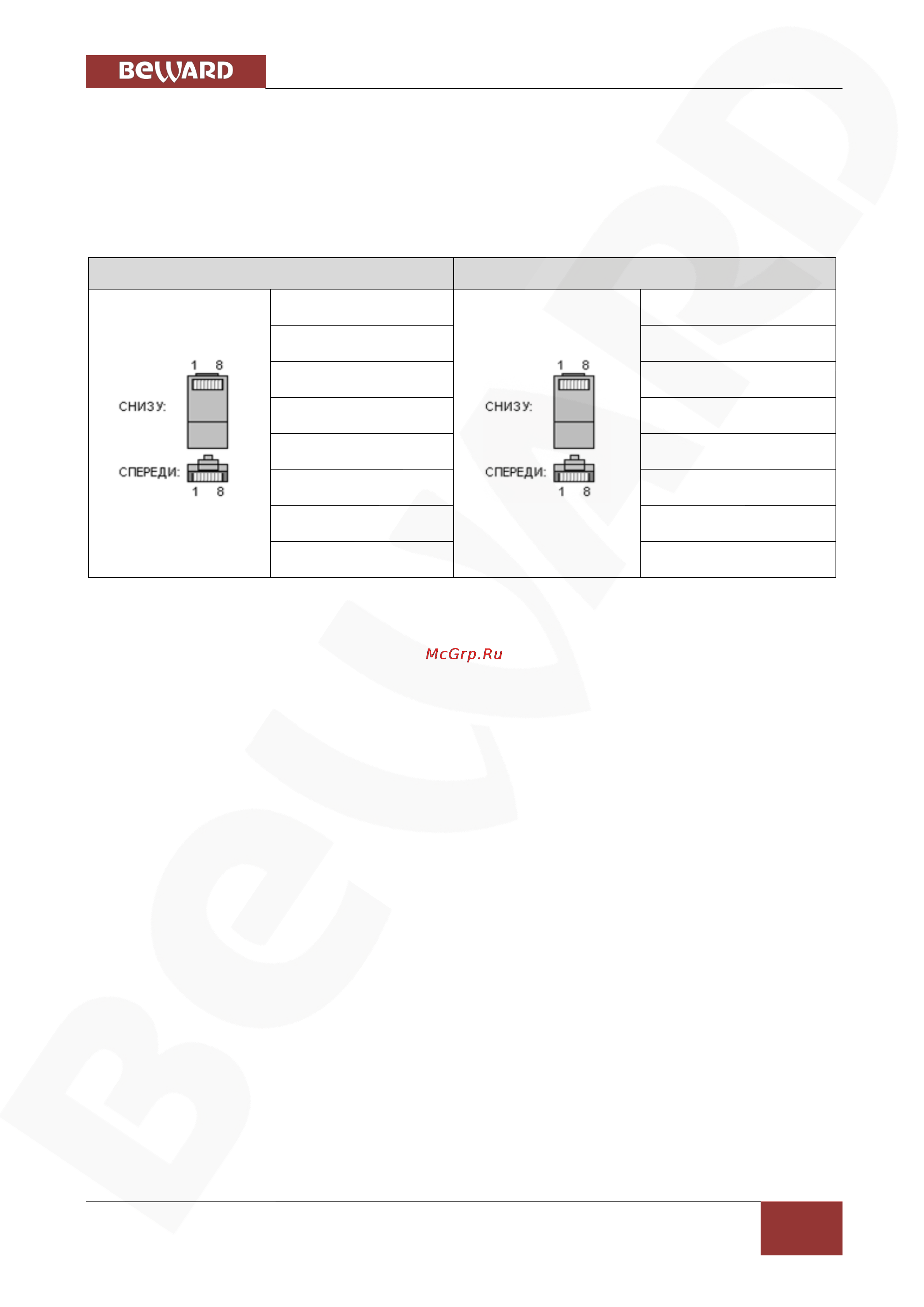

Вариант «прямого» кабеля (UTP категории 5е) с разъемом RJ-45
Коммутационный шнур для соединения с ПК или сетевым коммутатором.
С одной стороны
С другой стороны
1: Бело-оранжевый
1: Бело-оранжевый
2: Оранжевый
2: Оранжевый
3: Бело-зелёный
3: Бело-зеленый
4: Синий
4: Синий
5: Бело-синий
5: Бело-синий
6: Зелёный
6: Зелёный
7: Бело-коричневый
7: Бело-коричневый
8: Коричневый
8: Коричневый
Для изготовления «прямого» кабеля необходимы: кабель UTP или FTP (категории 5e или
выше), два разъема RJ-45 и устройство для обжима разъемов RJ-45 (кремпер).
При таком порядке подключения пар, указанном в таблице, обеспечивается максимально
возможная скорость передачи данных до 100 Мбит/сек.
