Глава 2. Общие сведения
Руководство по подключению IP-камер BEWARD BD35C, BD43C, BD43CW
8

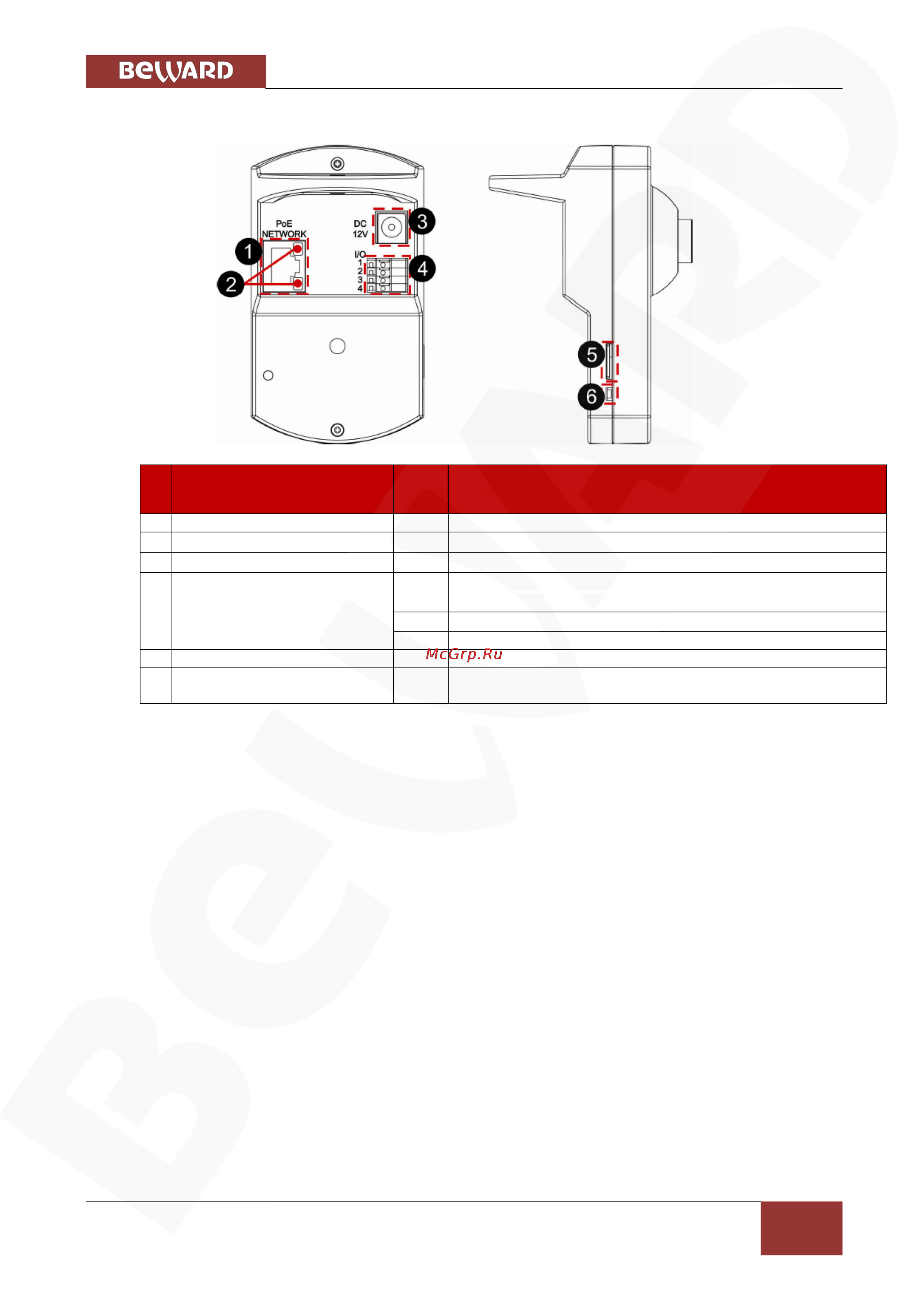

2.4 Назначение разъемов
№
Разъем
Контакт
Назначение
1
Сеть (PoE)
RJ-45 разъем
2
Сетевые индикаторы
Световая индикация работы и активности сети
3
Разъем DC 12V
Для подключения питания
4
Тревожные разъемы
1
Вход －
2
Вход ＋
3
Выход －
4
Выход+
5
Слот microSD карты
Для сохранения кадров и видео файлов на карту памяти
6
Кнопка сброса настроек
Зажмите кнопку на 10 сек. для установки заводских настроек
камеры
