Подключение IP-камеры CD120

Руководство по подключению IP-камеры CD120

5.2. Подготовка к подключению

CD120 может быть подключена как по Wi-Fi так и при помощи проводного

подключения.

В случае если ваше оборудование не поддерживает подключение по WPS или Вы

используете проводное подключение, то необходимо использовать стандартный кабель

патч-корд. Если имеющийся стандартный кабель (из комплекта поставки) не подходит то при

наличии необходимых материалов, инструментов такой кабель можно изготовить

самостоятельно.

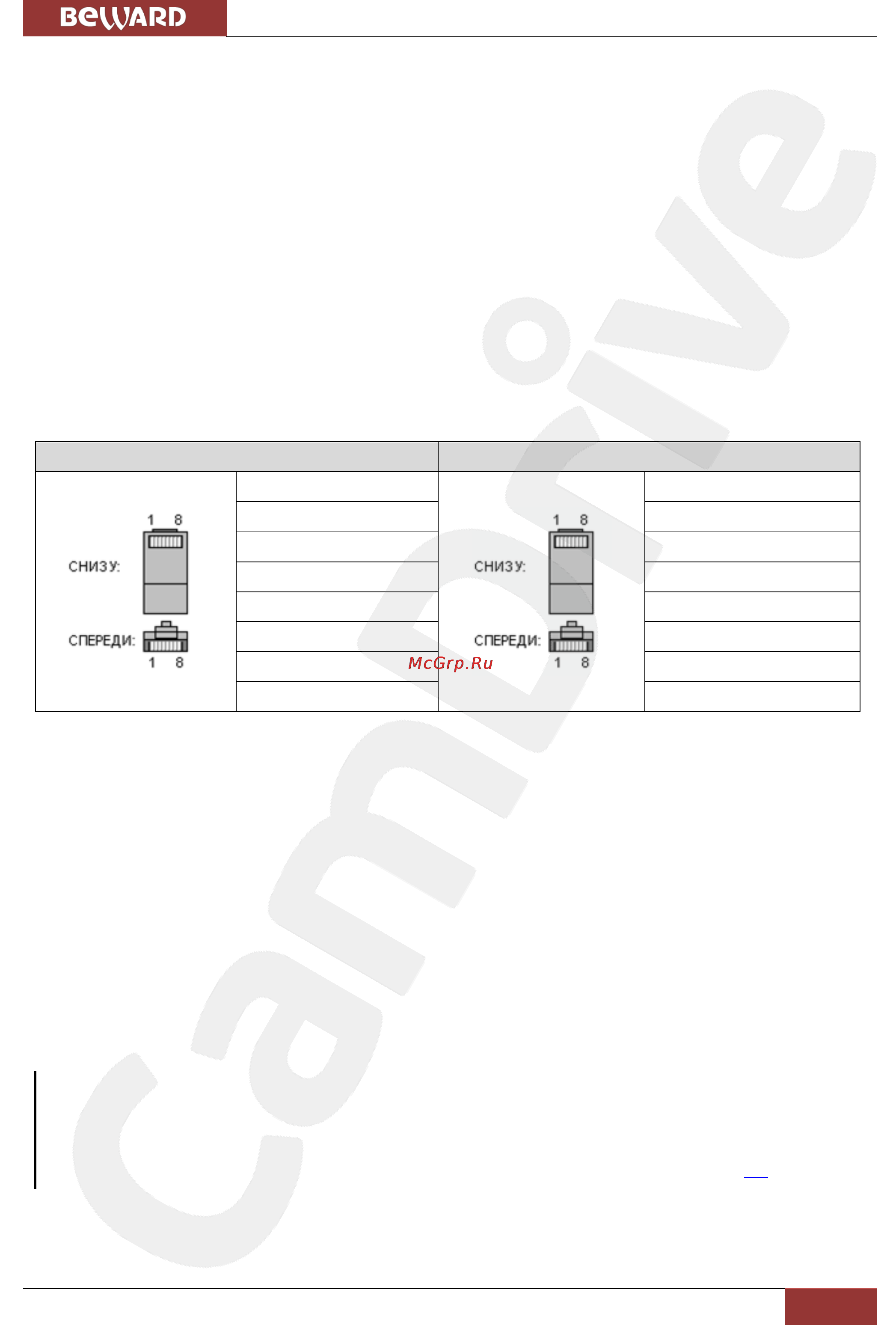

Ниже приведена схема коммутации соединительного кабеля (UTP категории 5е) для

соединения IP-камеры с локальной сетью (или роутером, коммутатором и т.д.).

Сторона №1

Сторона №2

1: Бело-оранжевый

2: Оранжевый

3: Бело-зелёный

3: Бело-зеленый

4: Синий

5: Бело-синий

6: Зелёный

7: Бело-коричневый

8: Коричневый

Для изготовления кабеля необходимы: кабель UTP (витая пара категории 5e или

лучше), два разъема RJ-45 и устройство для обжима разъемов RJ-45 (кремпер).

При порядке подключения пар, указанном в таблице, обеспечиваются

гарантированные производителем величина и распределение задержек распространения

сигнала, а, соответственно, и заявленная скорость передачи данных 100 Мбит/сек.

5.3. Подключение при помощи ADSL модема

Подключите кабель патч-корд к сетевому разъему IP-камеры CD120 и порту ADSL

маршрутизатора. Маршрутизатор для подключения IP-камер CD120 при помощи Wi-Fi

соединения должен иметь Wi-Fi интерфейс.

ПРИМЕЧАНИЕ!

Перед подключением, убедитесь заранее в том, что для ADSL модема (маршрутизатора) включена

раздача сетевых параметров по DHCP. Если такой режим работы не поддерживается, то

предварительно необходимо задать сетевые параметры IP-камере вручную (см. пункт 6.2.).

Для получения информации о подключении ADSL модема к сети Интернет

обратитесь или к инструкции по подключению ADSL модема к сети Интернет, или к
