Baxi Premier plus 300 [8/13] Нагреватель электрические присоединения

Baxi Premier Plus руководство по установке и эксплуатации

6. УСТАНОВКА ДОПОЛНИТЕЛЬНОГО НАГРЕВАТЕЛЯ

(ОПЦИЯ - код заказа 95606963)

6.1 На водонагреватель можно установить дополнительный нагреватель (опция), управляемый

термостатом и тепловым выключателем. Нагревать обладает следующими электрическими

характеристиками: мощность 2.7 кВт, питающее напряжение однофазное 230 В.

6.2 Для установки нагревателя, прежде всего, необходимо снять монтажный блок термостата. Он

расположен за серой пластиковой крышкой спереди водонагревателя. Крышка закреплена

винтами, находящимися справа. После снятия болтов

крышка открывается в левую сторону.

ПРЕЖДЕ, ЧЕМ ОТКРЫТЬ КРЫШКУ, ОТКЛЮЧИТЕ ПОДАЧУ НАПРЯЖЕНИЯ. Перед снятием

монтажного блока термостата, необходимо полностью слить воду из водонагревателя.

Обесточьте котел и закройте его. Прекратите подачу воды к водонагревателю.

6.3 Откройте кран горячей воды, служащий для понижения давления в системе. Слейте воду из

водонагревателя, открыв сливной

кран на линии подачи.

6.4 Удалите датчики термостата косвенного нагрева и теплового выключателя из монтажного блока.

Открутите латунную контргайку, фиксирующую блок с помощью входящего в комплект ключа.

Снимите блок.

6.5 Вставьте нагреватель в отверстие. Расположите нагревательные элементы вертикально по

отношению к основанию водонагревателя. Убедитесь, что уплотнительная шайба установлена

правильно (см. рис. 7).

6.6

Удобно поддержать нагреватель с помощью отвертки, вставленной в монтажный блок

термостата. Плотно закрутите контргайку.

6.7 Зафиксируйте нагреватель с помощью входящего в комплект ключа.

6.8 Поставьте датчики термостата косвенного нагрева и теплового выключателя в нижнее гнездо.

6.9 Вставьте стержень термостата в гнездо и убедитесь, что контакты головной части термостата

совпадают с контактами на

хвостовике элемента.

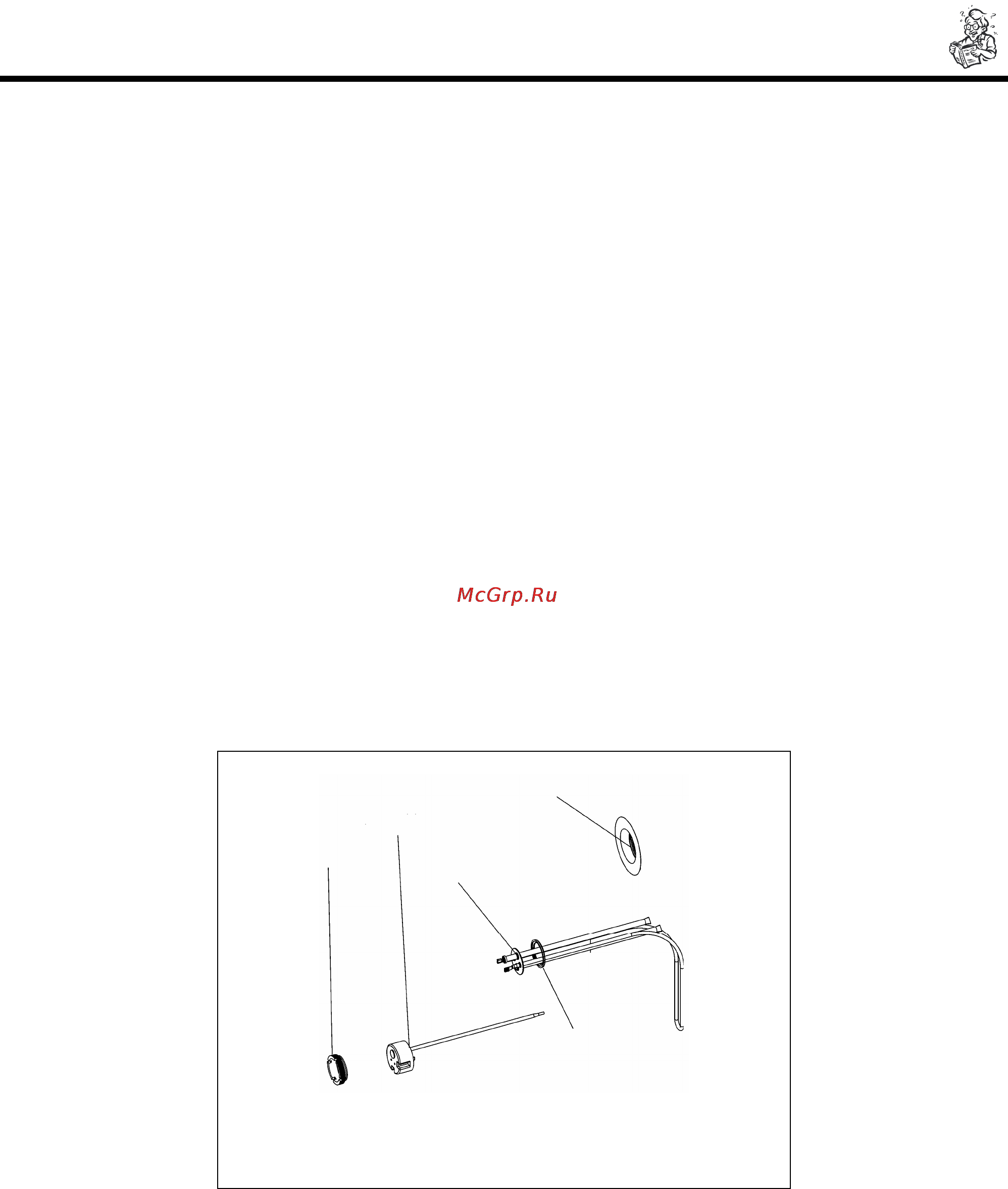

Рис. 7

7. НАГРЕВАТЕЛЬ – ЭЛЕКТРИЧЕСКИЕ ПРИСОЕДИНЕНИЯ

7.1 На водонагреватель можно установить дополнительный нагреватель (опция), управляемый

термостатом и тепловым выключателем. Нагревать обладает следующими электрическими

характеристиками: мощность 2.7 кВт, питающее напряжение однофазное 230 В.

7.2 Нагреватель расположен за серой пластиковой крышкой спереди водонагревателя. Крышка

закреплена винтами, находящимися справа. После снятия болтов крышка открывается в левую

сторону. ПРЕЖДЕ, ЧЕМ ОТКРЫТЬ КРЫШКУ, ОТКЛЮЧИТЕ ПОДАЧУ НАПРЯЖЕНИЯ.

Втулка для установки

нагревателя

Нагреватель

Термостат

Контргайка

Прокладка (наденьте прокладку

на нагреватель перед

установкой в цилиндр)
