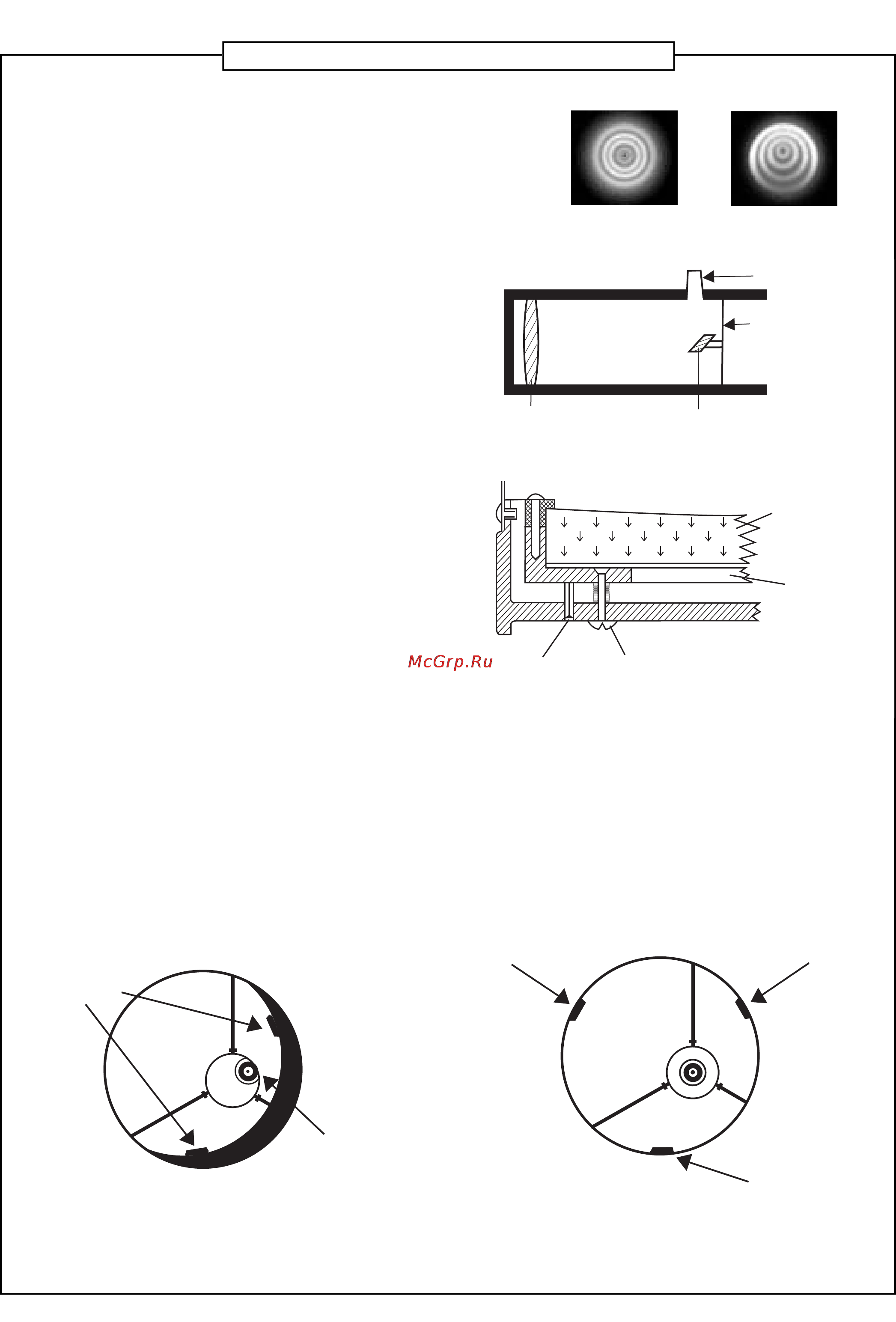

![Synta bk p130650eq2 [16/20] Обслуживание телескопа](/views2/1159959/page16/bg10.png)
Наведите телескоп на звезду с большим увеличением, поместите ее
точно в центр поля зрения и немного расфокусируйте изображение.
Звезда примет форму размытого диска, окруженного серией
концентрических колец. Если кольца имеют вид, показанный на рис.
8б, то вам необходимо провести юстировку телескопа.
Если у вас нет специального окуляра для юстировки телескопа, то
вы можете изготовить его упрощенный вариант. Возьмите
коробочку (контейнер) от 35-мм пленки, отрежьте дно и
аккуратно проделайте маленькую дырочку точно в
центре крышки контейнера. Наденьте крышку на
контейнер, и ваш юстировочный окуляр готов.
Загляните в трубу телескопа. Вы увидите маленькое
диагональное зеркало, закрепленное на растяжках. А в
глубине трубы — главное зеркало, закрепленное тремя
зажимами под углом 120°. (рис. 9).
В оправе главного зеркала есть шесть регулировочных
винтов, расположенных попарно под углом 120°. При
помощи первых трех винтов (юстировочные винты)
можно менять положение зеркала в оправе, оставшиеся
винты (стопорные винты) служат для надежной
фиксации установленного положения. (рис. 10).
Диагональное зеркало юстируется тремя винтами и
одним стопорным в центре, который позволяет
перемещать зеркало вверх или вниз по трубе.
Юстировка диагонального зеркала
Надо установить диагональное зеркало так, чтобы в нем
полностью помещалось отражение главного зеркала.
Установите в окулярный узел окуляр для юстировки и посмотрите в него. Если отражение главного зеркала
не помещается в диагональном (рис. 11.), то при помощи юстировочных винтов придайте диагональному
зеркалу необходимый угол наклона. Игнорируйте отражение вторичного зеркала. Вы должны увидеть все
три зажима главного зеркала (рис. 12.). Юстировка диагонального зеркала закончена.
ОБСЛУЖИВАНИЕТЕЛЕСКОПА
Юстировка не требуется Требуется юстировка
Фокусировочный узел
Растяжки диагонального
зеркала
Диагональное зеркало
Главное зеркало
Главное зеркало
Оправа главного
зеркала
Зажимы главного зеркала
Зажимы главного зеркала
Зажимы главного зеркала
Зажимы главного зеркала
Игнорируйте отражение
диагонального зеркала
Рис. 11 Рис. 12
а б
15
Юстировка телескопа - рефлектора
Рис. 8
Стопорный винт
Юстировочный винт
Рис. 9
Рис. 10
