СБОРКА ТЕЛЕСКОПА НА МОНТИРОВКЕ EQ1

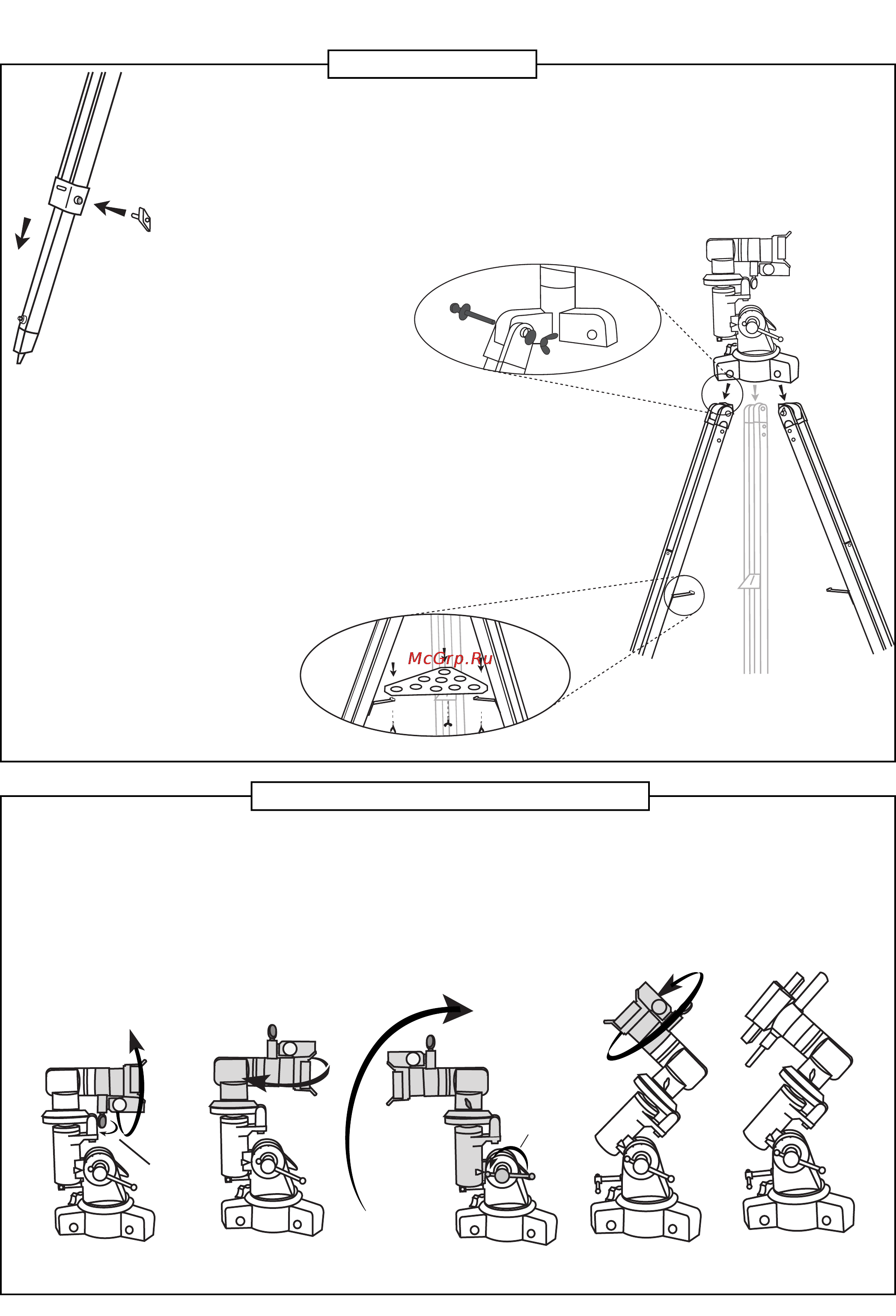

Сборка штатива

СБОРКА И НАСТРОЙКА ДЛИНЫ ОПОР (1)

1. Взявшись за средние секции опор штатива со

стороны наконечника, вытяните их из опор

на несколько сантиметров.

2. Установите и закрепите ручки фиксации длин

опор.

Установка телескопа на штатив

ПОДГОТОВКА ЭКВАТОРИАЛЬНОЙ ГОЛОВКИ К КРЕПЛЕНИЮ ТЕЛЕСКОПА

Установите экваториальную головку согласно рис. 4.1-4.5

ОТКРЫТЬ

Ослабьте фиксатор оси

прямого восхождения

КРЕПЛЕНИЕ ОПОР К МОНТИРОВКЕ (2)

3. С помощью крепежных винтов

прикрепите опоры к экваториальной

головке как показано на рис. 2.

Не прилагайте чрезмерных усилий при сборке,

вы можете повредить опоры. Обратите внимание на

то, чтобы стойки крепления полочки для аксессуарв

были обращены друг к другу.

УСТАНОВКА ПОЛОЧКИ ДЛЯ АКСЕССУАРОВ (3)

1. Прикрепите полочку к стойкам на опорах с помощью

винтов.Полочка обеспечит дополнительную

жесткость и устойчивость штатива.
