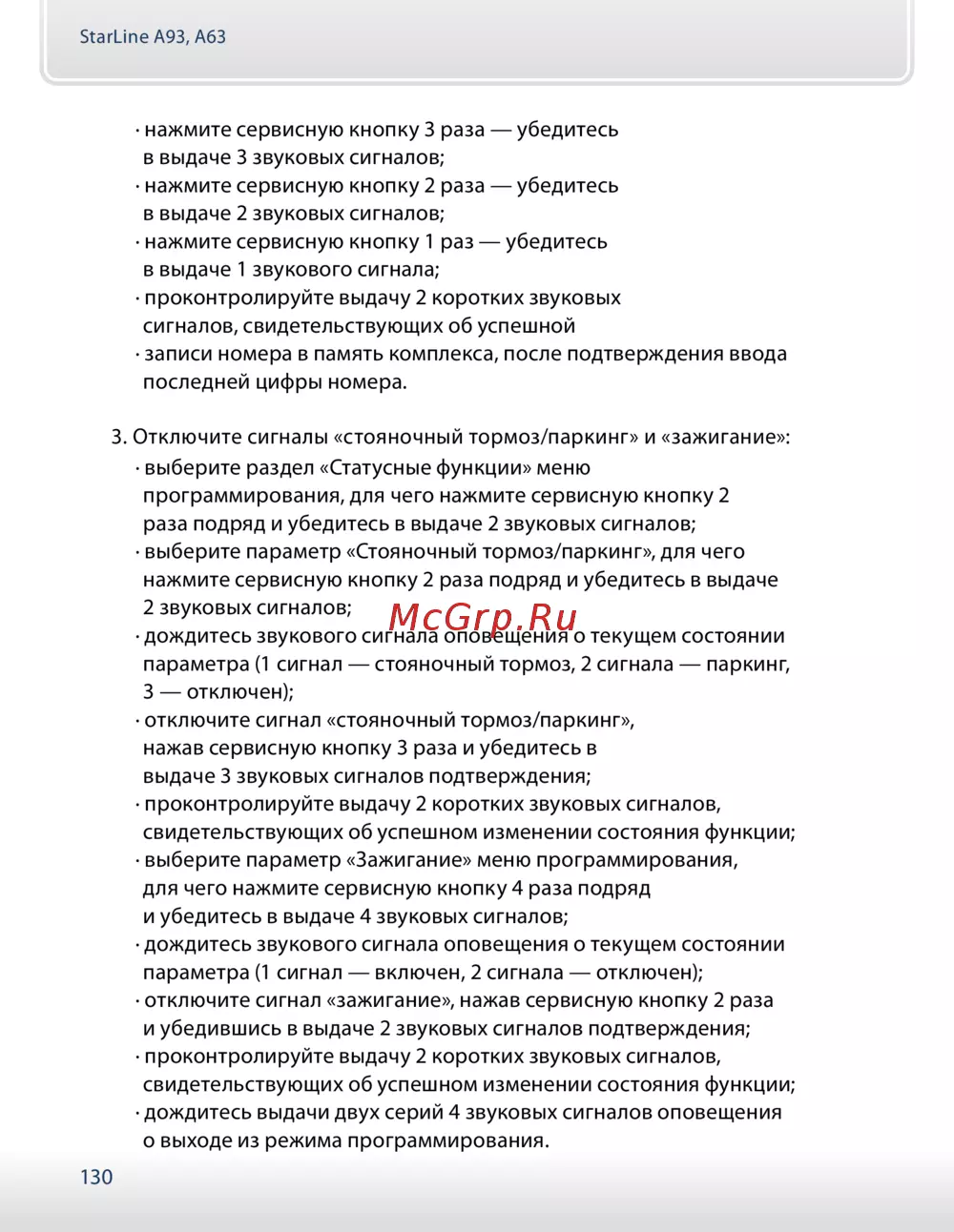

StarLine А93, А63
130
· нажмите сервисную кнопку 3 раза — убедитесь
в выдаче 3 звуковых сигналов;
· нажмите сервисную кнопку 2 раза — убедитесь
в выдаче 2 звуковых сигналов;
· нажмите сервисную кнопку 1 раз — убедитесь
в выдаче 1 звукового сигнала;
· проконтролируйте выдачу 2 коротких звуковых
сигналов, свидетельствующих об успешной
· записи номера в память комплекса, после подтверждения ввода
последней цифры номера.
3. Отключите сигналы «стояночный тормоз/паркинг» и «зажигание»:
· выберите раздел «Статусные функции» меню
программирования, для чего нажмите сервисную кнопку 2
раза подряд и убедитесь в выдаче 2 звуковых сигналов;
· выберите параметр «Стояночный тормоз/паркинг», для чего
нажмите сервисную кнопку 2 раза подряд и убедитесь в выдаче
2 звуковых сигналов;
· дождитесь звукового сигнала оповещения о текущем состоянии
параметра (1 сигнал — стояночный тормоз, 2 сигнала — паркинг,
3 — отключен);
· отключите сигнал «стояночный тормоз/паркинг»,
нажав сервисную кнопку 3 раза и убедитесь в
выдаче 3 звуковых сигналов подтверждения;
· проконтролируйте выдачу 2 коротких звуковых сигналов,
свидетельствующих об успешном изменении состояния функции;
· выберите параметр «Зажигание» меню программирования,
для чего нажмите сервисную кнопку 4 раза подряд
и убедитесь в выдаче 4 звуковых сигналов;
· дождитесь звукового сигнала оповещения о текущем состоянии
параметра (1 сигнал — включен, 2 сигнала — отключен);
· отключите сигнал «зажигание», нажав сервисную кнопку 2 раза
и убедившись в выдаче 2 звуковых сигналов подтверждения;
· проконтролируйте выдачу 2 коротких звуковых сигналов,
свидетельствующих об успешном изменении состояния функции;
· дождитесь выдачи двух серий 4 звуковых сигналов оповещения
о выходе из режима программирования.
