StarLine А93, А63
94

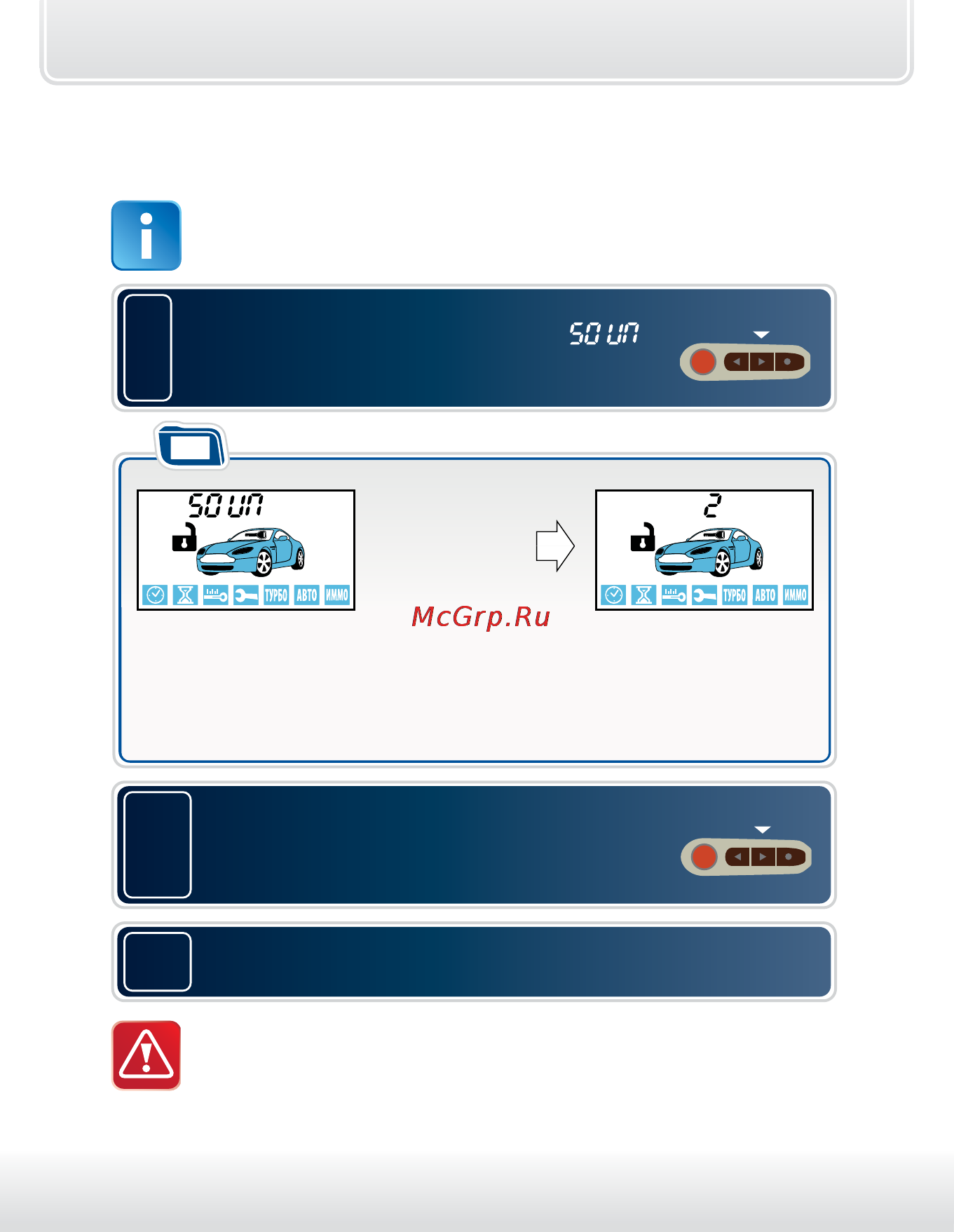

Программирование громкости сигналов
подтверждения сирены
Сигналы подтверждения – это короткие сигналы сирены,
которые звучат при включении/выключении охраны с брелка.
• появится индикация уровня громкости сигналов подтверждения
(заводское значение - 2)
;
• короткими нажатиями кнопок 1, 2 (меньше) и 3 (больше) выберите
необходимый уровень громкости (от 1 до 9). Максимальной
громкости соответствует уровень 9. Минимальной – 1.
1
Войдите в главное меню программирования
функций (стр. 65), выберите пункт
и нажмите кнопку 3 сначала длительно
(до звукового сигнала), а затем коротко:
последует
мелодичный
сигнал,
брелок
2.1
Для возврата в главное меню
программирования нажмите кнопку 3
сначала длительно (до звукового
сигнала), а затем коротко.
2.2
Для полного выхода из меню программирования
функций выключите зажигание.
Регулировка громкости сигналов подтверждения возможна
только при выборе вариантов 1 и 2 функции 6 (таб. №1, стр. 70).
При использовании автономной сирены регулировка
громкости сигналов подтверждения н е в о з м о ж н а!
