инструкция по установке
21
Подключение выходов альтернативного управления
CAN шина некоторых автомобилей может не поддерживать управление
ЦЗ или световыми сигналами. В этом случае можно задействовать
выходы альтернативного управления: черно-белый и синий провода
разъема Х3 (доп. каналы №5 и №4 соответственно).

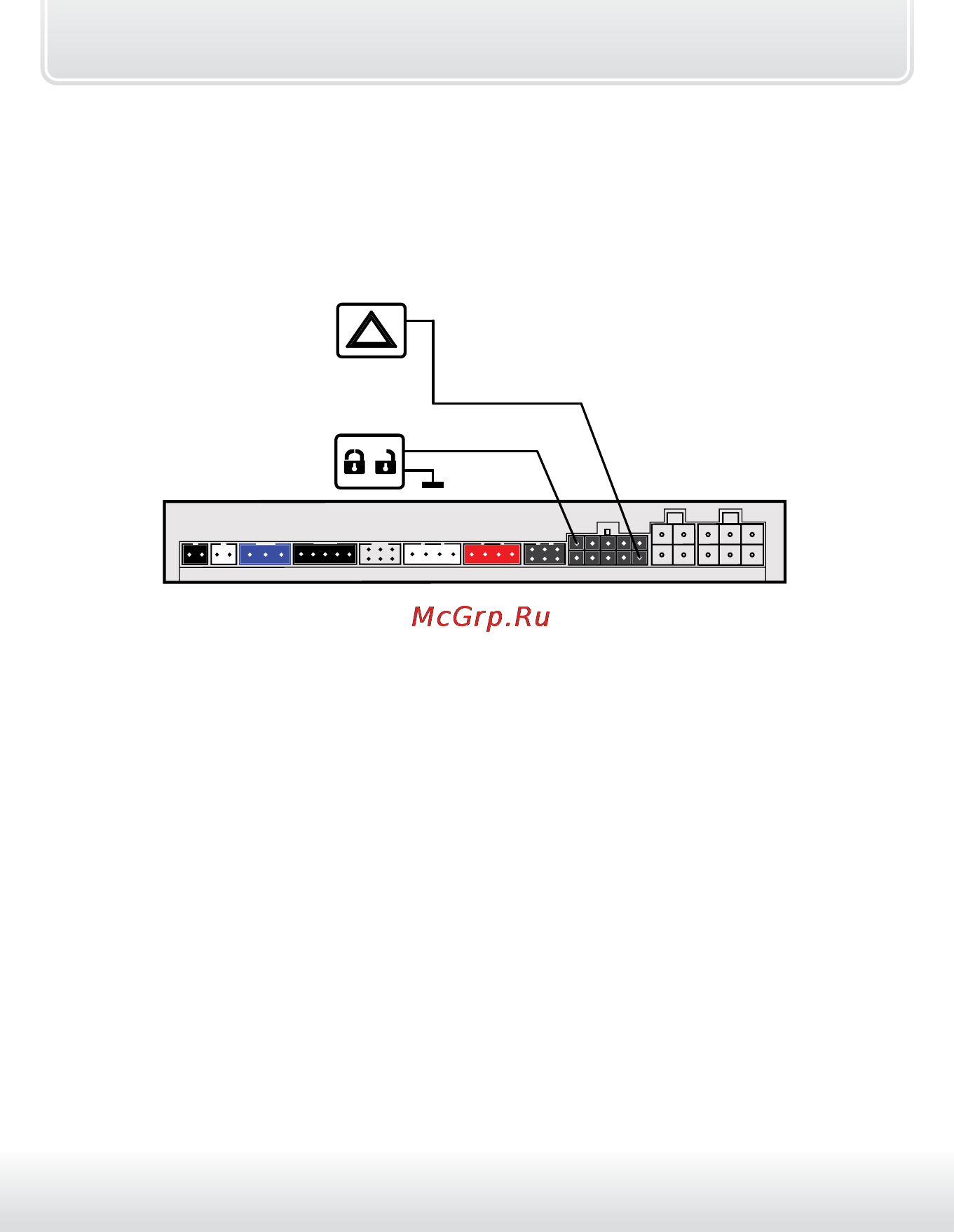

Х3
черно-белый
штатная
однопроводная
кнопка
управления ЦЗ
синий
штатная кнопка
управления
аварийной
сигнализацией
Выходы альтернативного управления активируются автоматически
(после установки в блок 2CAN или CAN-LIN модуля и записи в память
автосигнализации номера, соответствующего Вашему автомобилю).
Активный управляющий уровень -
отрицательный.
Информацию о
возможности альтернативного управления и способах подключения Вы
можете найти на
странице
can.starline.ru
