StarLine А93, А63
10
Комплект поставки

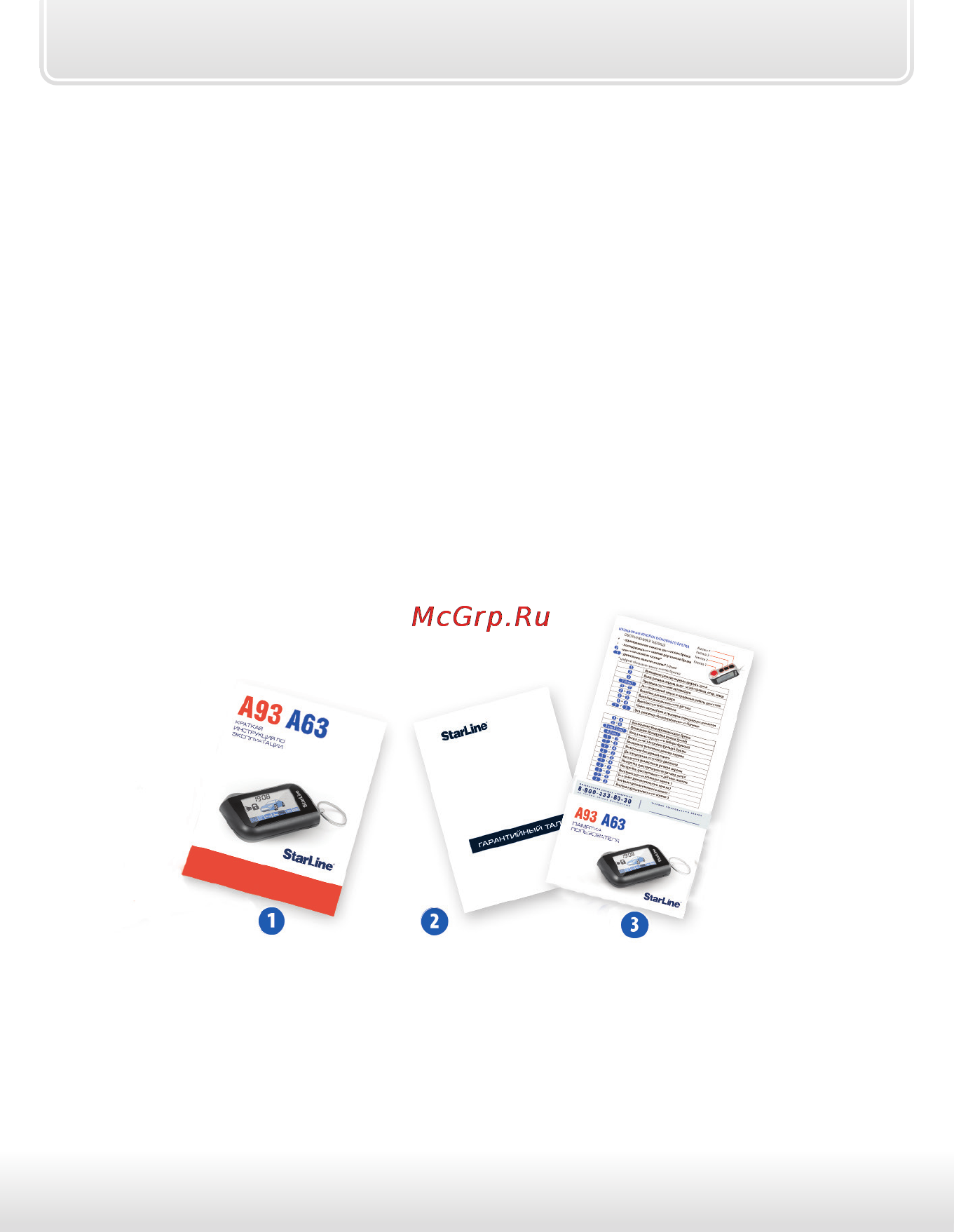

1 - краткая инструкция по эксплуатации;
2 - гарантийный талон;
3 - памятка;
4 - основной брелок управления с обратной связью и ЖК дисплеем;
5 - центральный процессорный блок;
6 - элемент питания основного брелка (ААА);
7 - дополнительное реле вместе с колодкой;
8 - дополнительный брелок;
9 - силовой модуль (в комплекте StarLine A93);
10 - модуль приемопередатчика (трансивер);
11 - модуль обхода штатного иммобилайзера (в комплекте StarLine A93);
12 - сирена*;
* В зависимости от комплектации.
