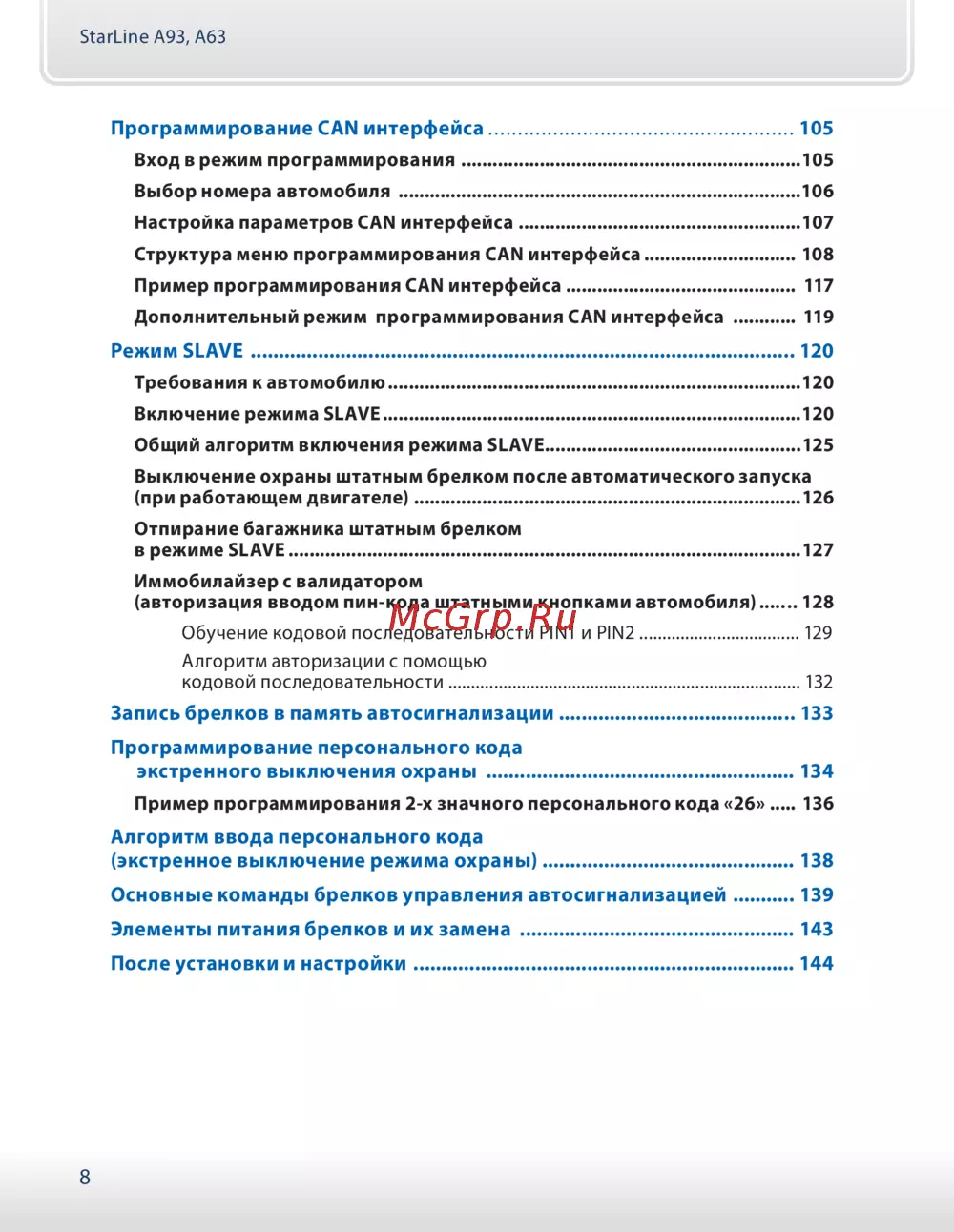

StarLine А93, А63
8
Программирование CAN интерфейса .................................................... 105
Вход в режим программирования .................................................................105
Выбор номера автомобиля .............................................................................106
Настройка параметров CAN интерфейса ......................................................107
Структура меню программирования CAN интерфейса ............................. 108
Пример программирования CAN интерфейса ............................................ 117
Дополнительный режим программирования CAN интерфейса ............ 119
Режим SLAVE ................................................................................................. 120
Требования к автомобилю ...............................................................................120
Включение режима SLAVE ................................................................................120
Общий алгоритм включения режима SLAVE .................................................125
Выключение охраны штатным брелком после автоматического запуска
(при работающем двигателе) ..........................................................................126
Отпирание багажника штатным брелком
в режиме SLAVE ..................................................................................................127
Иммобилайзер с валидатором
(авторизация вводом пин-кода штатными кнопками автомобиля) ....... 128
Обучение кодовой последовательности PIN1 и PIN2 ................................... 129
Алгоритм авторизации с помощью
кодовой последовательности ............................................................................. 132
Запись брелков в память автосигнализации .......................................... 133
Программирование персонального кода
экстренного выключения охраны ....................................................... 134
Пример программирования 2-х значного персонального кода «26» ..... 136
Алгоритм ввода персонального кода
(экстренное выключение режима охраны) ............................................. 138
Основные команды брелков управления автосигнализацией ........... 139
Элементы питания брелков и их замена ................................................. 143
После установки и настройки .................................................................... 144
