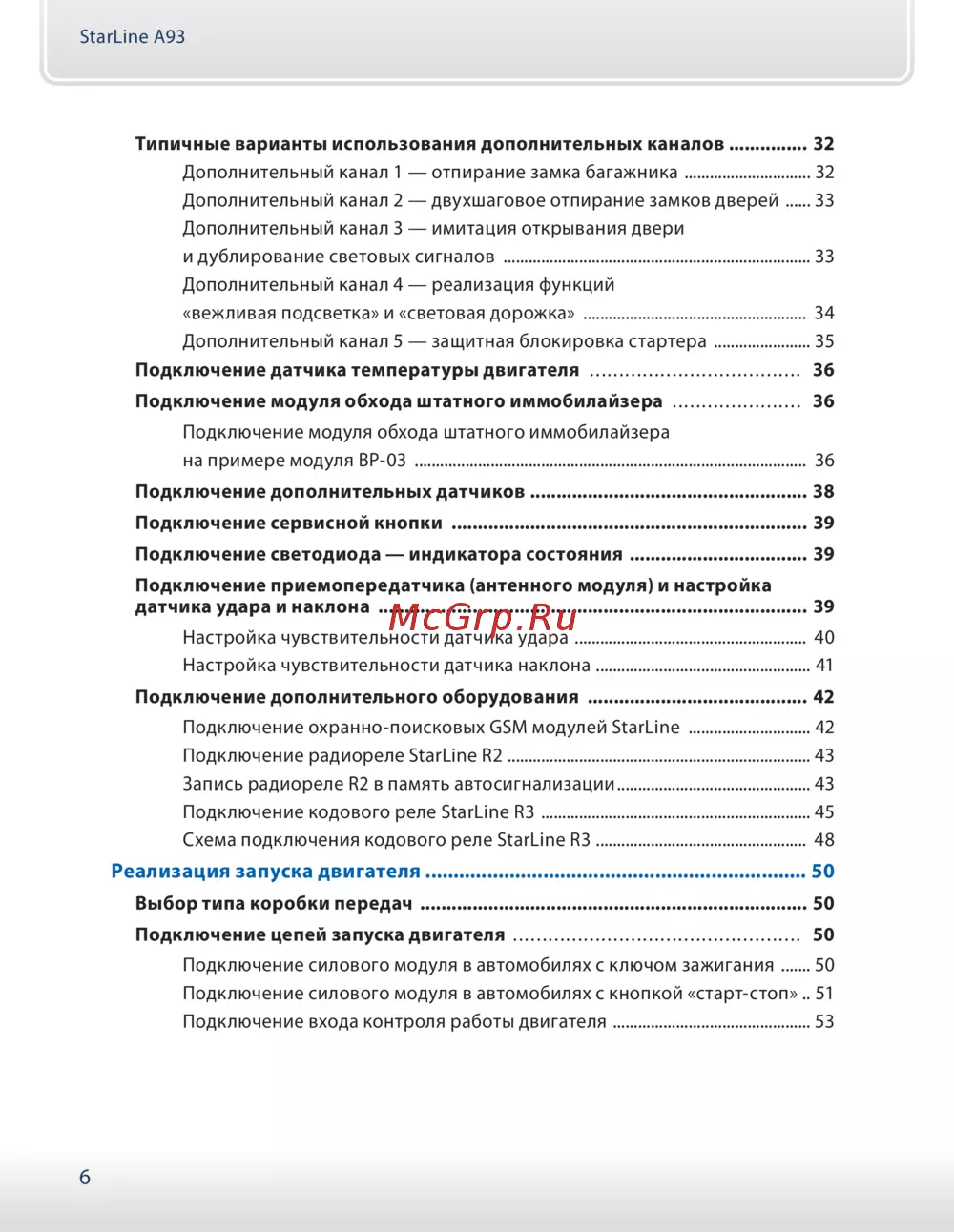

StarLine А93
6
Типичные варианты использования дополнительных каналов ............... 32
Дополнительный канал 1 — отпирание замка багажника .............................. 32
Дополнительный канал 2 — двухшаговое отпирание замков дверей ...... 33
Дополнительный канал 3 — имитация открывания двери
и дублирование световых сигналов ......................................................................... 33
Дополнительный канал 4 — реализация функций
«вежливая подсветка» и «световая дорожка» ..................................................... 34
Дополнительный канал 5 — защитная блокировка стартера ....................... 35
Подключение датчика температуры двигателя .................................... 36
Подключение модуля обхода штатного иммобилайзера ...................... 36
Подключение модуля обхода штатного иммобилайзера
на примере модуля BP-03 ............................................................................................. 36
Подключение дополнительных датчиков ..................................................... 38
Подключение сервисной кнопки .................................................................... 39
Подключение светодиода — индикатора состояния .................................. 39
Подключение приемопередатчика (антенного модуля) и настройка
датчика удара и наклона .................................................................................. 39
Настройка чувствительности датчика удара ....................................................... 40
Настройка чувствительности датчика наклона ................................................... 41
Подключение дополнительного оборудования .......................................... 42
Подключение охранно-поисковых GSM модулей StarLine ............................. 42
Подключение радиореле StarLine R2 ........................................................................ 43
Запись радиореле R2 в память автосигнализации .............................................. 43
Подключение кодового реле StarLine R3 ................................................................ 45
Схема подключения кодового реле StarLine R3 .................................................. 48
Реализация запуска двигателя .................................................................... 50
Выбор типа коробки передач .......................................................................... 50
Подключение цепей запуска двигателя ................................................. 50
Подключение силового модуля в автомобилях с ключом зажигания ....... 50
Подключение силового модуля в автомобилях с кнопкой «старт-стоп» .. 51
Подключение входа контроля работы двигателя ............................................... 53
