VQT2U14
УКРАЇНСЬКА
3

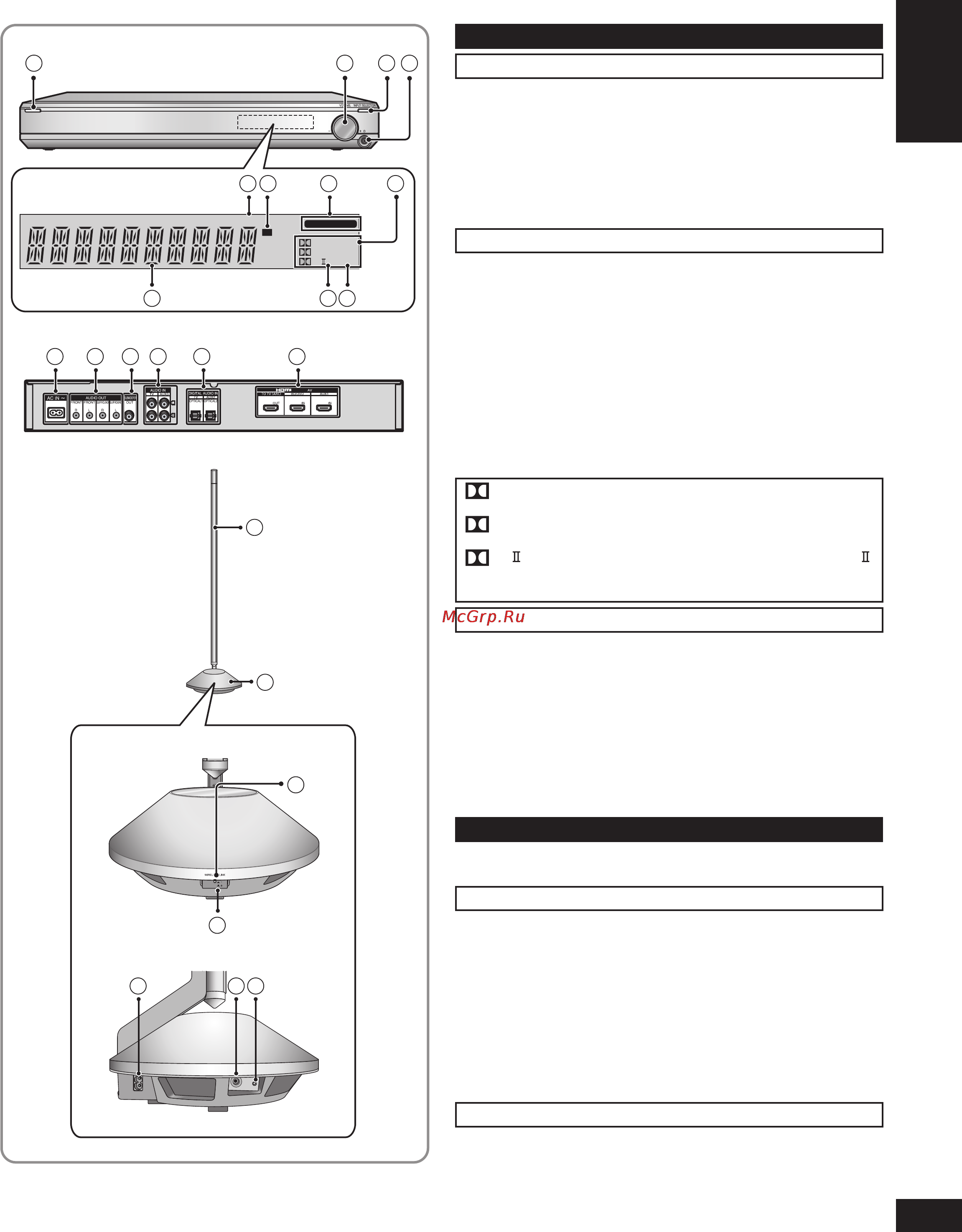

Елементи керування
PCM
W
DIGITAL DTS
PL
SFC
MIX
VS
DIGITAL INPUT
AC IN
㨪
TEST
ID
1
5 6 7 8
9
10
12 13 14 15 16 17
11
2 3 4
18
19
20
21
22 23 24
Основний апарат (блок керування)
Вигляд спереду
1
Перемикач режимiв роботи standby/on (очiкування/
ввiмкнено) (
8
) (
➜
стор. 8, 10)
Натисніть вимикач, щоб переключити апарат з режиму
“ввімкнено” до режиму очікування і навпаки. Навiть у режимi
очікування апарат споживає невелику кількість електроенергії.
2
Регулювання гучності (
➜
стор. 10)
3
Селектор [INPUT SELECTOR] (
➜
стор. 10)
4
Підключення навушників (
➜
стор. 7)
Дисплей
5
При введенні сигналу PCM або коли вхідний сигнал
встановлено на PCM (
➜
стор. 15)
6
Індикатор бездротового підключення (виводиться при
нормальній роботі бездротових колонок.) (
➜
стор. 9)
7
При цифровому вхідному сигналі
8
Коли вхідний сигнал виставлено на DTS (
➜
стор. 15)
9
Загальний дисплей
bk
Цифровий сигнал об’ємного звучання/Акустичне
поле (
➜
нижче, стор. 11)
bl
Коли акустичне поле вимкнено натисканням кнопки
[–SETUP, OFF] (
➜
стор. 11) або при використанні
навушників (
➜
стор. 7)
DIGITAL : Пристрої Dolby Digital
DTS : Пристрої DTS
VS : Коли працює Dolby Virtual Speaker
SFC : Коли використовується режим SFC
PL : При використанні декодера Dolby Pro Logic
(При використанні Dolby Virtual Speaker на
2-канальному стереопристрої)
Вигляд ззаду
bm
Вхідне гніздо живлення змінного струму (
➜
стор. 7)
bn
Гніздо аудіовихіду
Гнізда аудіовиходу можна використовувати тоді, коли функція бездротового
зв’язку непотрібна, а відтворення проводиться на інших колонках через
зовнішній підсилювач. Підключайтеся до гнізд аудіовходів зовнішнього
підсилювача поканально монофонічними аудіо кабелями, які є в продажі.
bo
Гніздо виходу сабвуфера (
➜
стор. 7)
bp
Гніздо аудіовходу (
➜
стор. 6, 7)
bq
Цифровий аудіовхід (
➜
стор. 6, 7)
br
Гніздо HDMI (
➜
стор. 6, 7)
Колонка (із вмонтованим підсилювачем)
bs
Ніжка (середньо-висока частина)
bt
Підставка (вуфера)
Вигляд спереду
ck
Індикатор [WIRELESS LINK] (
➜
стор. 8)
При підключенні даного апарата до електричної розетки даний
індикатор світить червоним у режимі очікування і зеленим в
операційному режимі.
cl
Кнопка вмикання апарату (
k
I
l
^
) (
➜
стор. 8)
Використовуйте цю кнопку для увімкнення та вимкнення
основного апарата.
l
(вимкн.): Програвач переключається у режим очікування.
k
(увімкн.): Апарат вмикається.
У режимі очікування апарат все-таки використовує деяку
кількість енергії. Енергоспоживання в режимі очікування нижче.
Вигляд збоку
cm
Вхідне гніздо живлення змінного струму (
➜
стор. 7)
cn
Гніздо TEST
Використовується для перевірки стану роботи апарату. Використовується
лише виробником. Не вставляйте туди чужорідних тіл.
co
Перемикач ідентифікації
Використовується для перевірки стану роботи апарату і зазвичай непотрібен.
