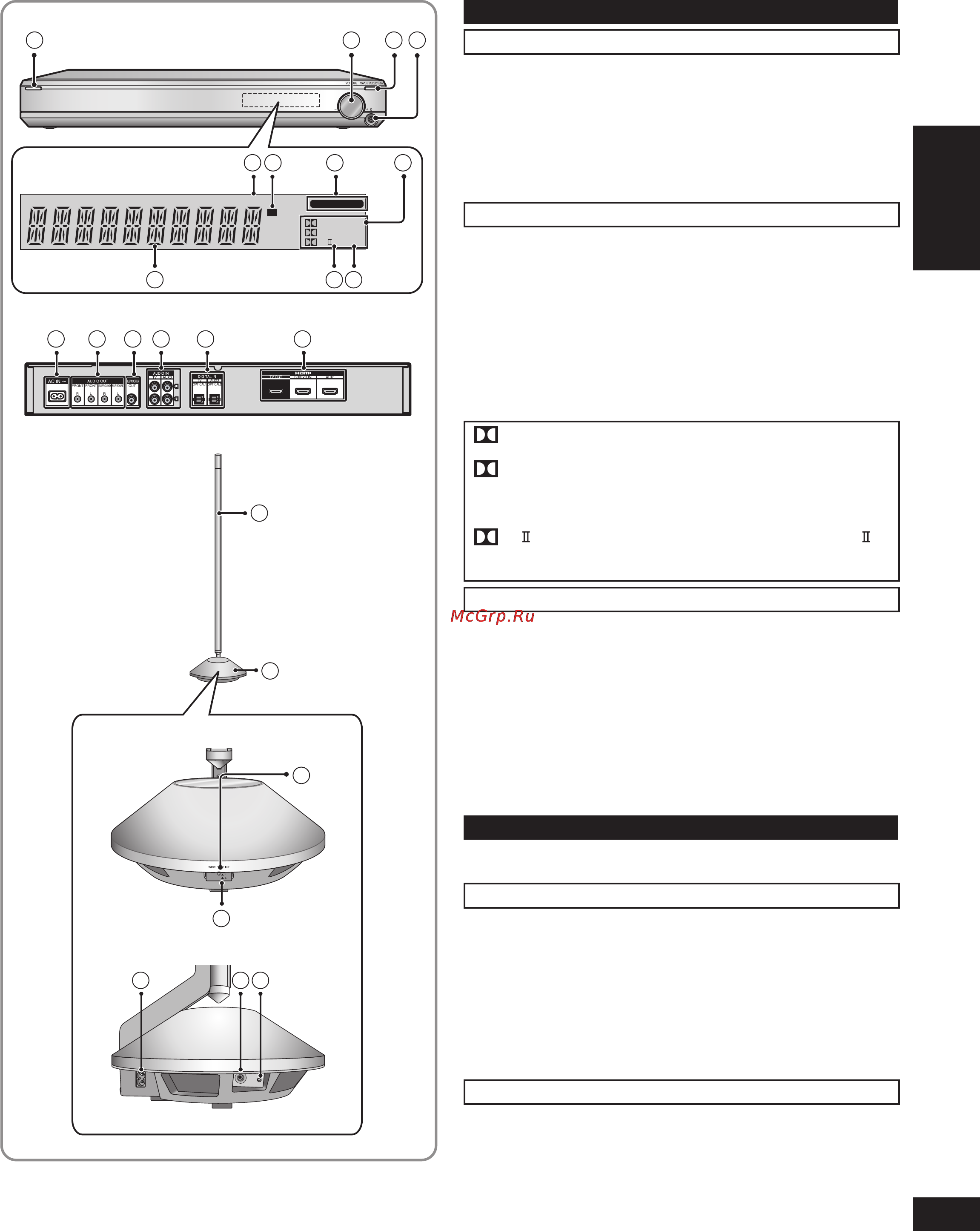

Руководство по органам управления
PCM
W
DIGITAL DTS
PL
SFC
MIX
VS
DIGITAL INPUT
AC IN
㨪
TEST
ID
1
5 6 7 8
9
10
12 13 14 15 16 17
11
2 3 4
18
19
20
21
22 23 24
Основной блок (блок управления)
Вид спереди
1
Включатель питания standby/on (
8
) (
➜
стр. 8, 10)
Нажмите включатель, чтобы переключить aппapaт из режима
включено в режим ожидания и наоборот. B pежимe ожидания
aппapaт тем не менее потpебляет небольшое количество
электpоэнеpгии.
2
Для регулировки громкости (
➜
стр. 10)
3
Селектор входов [INPUT SELECTOR] (
➜
стр. 10)
4
Для подключения наушников (
➜
стр. 7)
Дисплей
5
Если поступает сигнал PCM или настройка входного
сигнала зафиксирована на PCM
(
➜
стр.
15)
6
Дисплей беспроводного подключения (горит при
нормальной работе беспроводных динамиков.) (
➜
стр.9)
7
Если входной сигнал – цифровой.
8
Если настройка входного сигнала зафиксирована на DTS
(
➜
стр
.15)
9
Дисплей для общей информации
bk
Цифровой сигнал объемного звучания/Звуковое
поле
(
➜
ниже
,
стр
. 11)
bl
Если эффект звукового поля выключен нажатием [–SETUP, OFF]
(
➜
стр. 11) или при использовании наушников
(
➜
стр
. 7)
DIGITAL : Источники Dolby Digital
DTS : Источники DTS (цифровой кинотеатр)
VS : При работе Dolby Virtual Speaker
(виртуальный динамик Dolby)
SFC : При использовании режима SFC
(управление звуковым полем)
PL :
При использовании декодера Dolby Pro Logic
(При использовании функции Dolby Virtual Speaker
с источником стереосигнала с 2 каналами)
Вид сзади
bm
Разъем сетевого питания (
➜
стр. 7)
bn
Разъем аудиовыхода
Разъемы аудиовыхода можно использовать, если функция
беспроводного подключения не используется, а воспроизведение
осуществляется через другие динамики, подключенные к внешнему
усилителю. Для подключения каждого канала к разъемам аудиовхода
внешнего усилителя используйте монофонические аудиокабели,
имеющиеся в продаже (с монофоническим миниатюрным штекером).
bo
Разъем выхода сабвуфера (
➜
стр. 7)
bp
Разъем аудиовхода (
➜
стр. 6, 7)
bq
Разъем цифрового входа (
➜
стр. 6, 7)
br
Разъем HDMI (
➜
стр. 6, 7)
Динамик (со встроенным усилителем)
bs
Стойка (средние и высокие частоты)
bt
Основание (динамик НЧ)
Вид спереди
ck
Индикатор [WIRELESS LINK] (беспроводное
подключение) (
➜
стр. 8)
При подключении динамика к сети переменного тока этот индикатор горит
красным светом в режиме ожидания, а при включении динамика – зеленым.
cl
Кнопка включения/выключения аппарата (
l
^
k
I) (
➜
стр. 8)
Используйте эту кнопку для включения и выключения динамика.
l
(выкл.): Динамик в режиме ожидания.
k
(вкл.): Динамик включен.
В режиме ожидания динамик потребляет немного энергии.
В режиме ожидания потребляется меньше электроэнергии.
Вид сбоку
cm
Разъем сетевого питания (
➜
стр. 7)
cn
Разъем TEST (проверка)
Он используется для проверки рабочего состояния изделия.
Используется только на заводе-изготовителе. Запрещается
вставлять что-нибудь в разъем.
co
Идентификационный выключатель
Он используется для проверки рабочего состояния изделия и в
обычной эксплуатации не используется.
Руководство по органам управления
