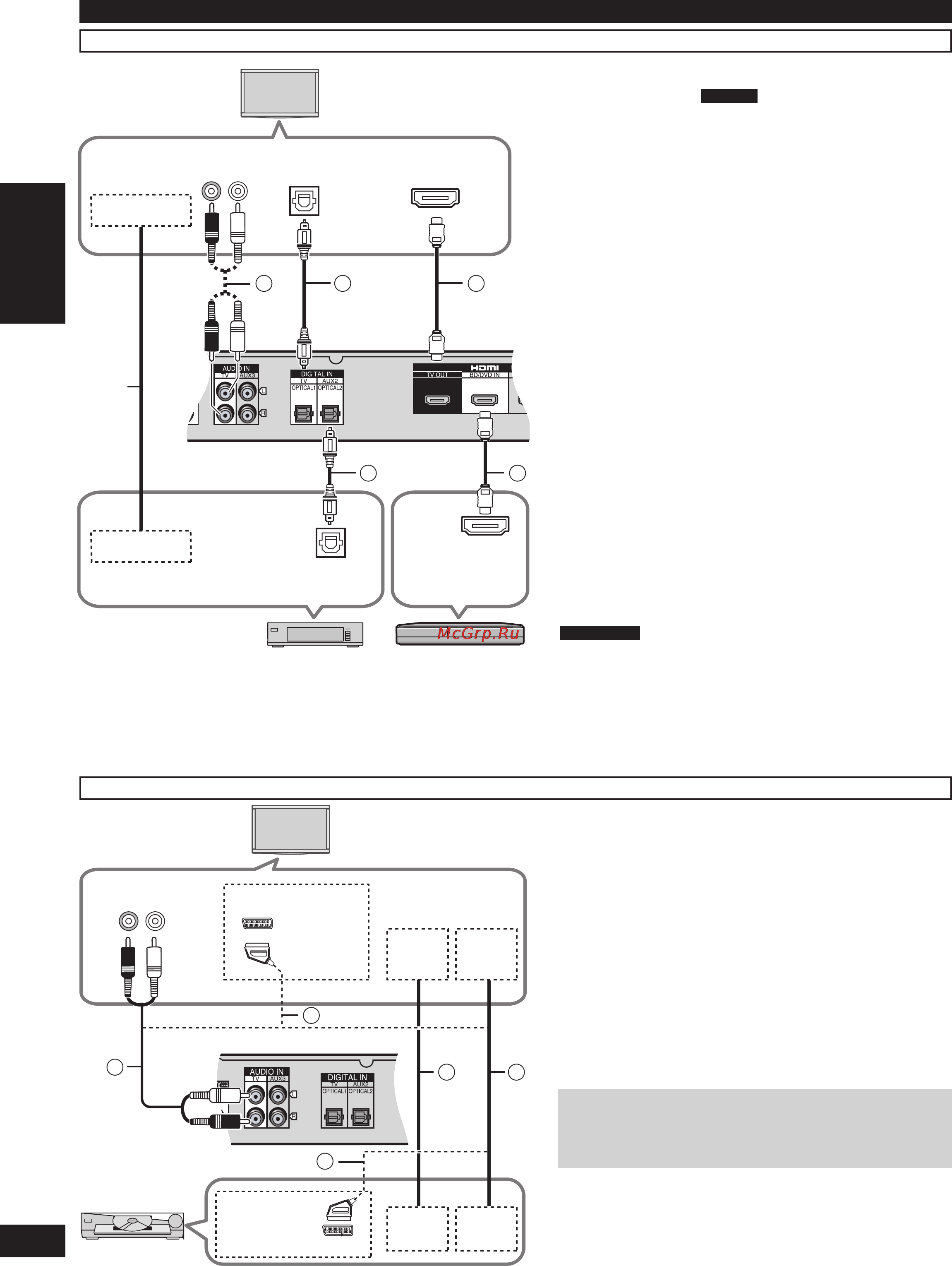

Подключение домашнего кинотеатра
Основные подключения
Подключение аппаратуры с разъемом HDMI (телевизор, DVD рекордер и т.п.)
1
Кабель HDMI (приобретается отдельно)
При подключении телевизора и системы убедитесь,
что подключен к .
Примечания:
•
Рекомендуется, чтобы Вы использовали кабель HDMI производства Panasonic.
•
Используйте кабели HDMI с высокой пропускной способностью
на которых есть логотип HDMI (как показано на обложке).
•
При воспроизведении сигнала 1080p необходимо
использовать кабели HDMI длиной 5,0 метров или меньше.
2
Волоконно-оптический кабель (приобретается отдельно)
•
Форма и положение штекера должны соответствовать разъему.
•
Не сгибайте!
3
Звуковой стереокабель (приобретается отдельно)
• Если подключение
2
невозможно, сделайте подключение
3
. Если
сделаны оба подключения, то при подключении телевизора к
настоящей
системе подключение
2
имеет приоритет над подключением
3
.
Подключение телевизионной приставки и т.п.
4
Волоконно-оптический кабель (приобретается отдельно)
Используйте это подключение для прослушивания на настоящей
системе многоканальных источников от телевизионной приставки.
Если сделано подключение, указанное выше, и используется
телевизор Panasonic (VIERA), можно автоматически переключать
вход системы при переключении источника входного сигнала
телевизора (VIERA) на телевизионную приставку, как описано в
разделе «Настройка для автоматического переключения источника
входного сигнала на телевизионную приставку» на стр.14.
Прослушивание только через динамик телевизора
•
Если аппаратура для воспроизведения изображения, например,
телевизор и плеер дисков Blu-ray/DVD рекордер и т.п., подключена к
входу HDMI (➜ слева, стр. 7) настоящей системы, сигналы изображения/
звука от плеера дисков Blu-ray/DVD рекордера и т.п. проходят через
систему и передаются на телевизор, даже если настоящая система
выключена при помощи кнопки питания системы. (Standby through
function (функция пропускания в режиме ожидания))
Это удобно для воспроизведения только через динамик телевизора.
•
Изображения, записанные в стандарте x.v.Colour или Deep Colour,
также поддерживаются.
Если настоящая система выключена с помощью кнопки питание системы,
сигналы аудио/видео от аппаратуры, подключенной к входу HDMI,
воспроизводятся через телевизор, даже если перед выключением системы
вы установили вход системы не на вход HDMI («BD/DVD » или «AUX 1 »).
(Селектор входов возвращается к предыдущей настройке, когда вы снова
включаете настоящую систему.)
Если аппаратура подключена как к разъему BD/DVD, так и к разъему AUX1,
воспроизводится сигнал изображения/звука от аппаратуры, вход которой был
выбран последним.
Подключение аппаратуры к разъемам аудио (DVD плеер и т.д.)
32
4
1
4
Телевизор
Аудиовыход
R L
AV
VIDEO
IN
AUDIO
IN
DVD плеер
и т.п.
VIDEO
OUT
AUDIO
OUT
Основной блок
AV
1
Звуковой стереокабель (приобретается отдельно)
2
Видеокабель (приобретается отдельно)
Подключите видеокабель от другой аппаратуры прямо к
телевизору.
3
Аудиокабель (приобретается отдельно)
Используйте это подключение, чтобы звук от аппаратуры
можно было прослушивать через динамики телевизора,
даже если настоящая система находится в режиме
ожидания.
4
21-штырьковый кабель SCART (приобретается
отдельно)
Также возможно подключение 21-штырьковым кабелем
SCART.
Для выбора нужного типа видеокабеля
ознакомьтесь с инструкцией для аппаратуры,
которую вы подключаете.
После выполнения подключений, как указано
слева, если необходимо использовать настоящую
систему, уменьшите громкость на телевизоре и
выберите «TV ».
TV OUT
3 2 1
14
Основной
блок
Цифровой
аудиовыход
(оптический)
Вход HDMI
Телевизор
Выход видео/
аудио HDMI
Плеер дисков
Blu-ray/DVD
рекордер и т.д.
Аудиовыход
R L
Телевизионная
приставка и т.д.
Цифровой
аудиовыход
(оптический)
HDMI IN
HDMI OUT
Кабель
HDMI
Примечание
Подключение домашнего кинотеатра
