№ ОПИСАНИЕ № ОПИСАНИЕ

1 BNC видеовыходы 7 Тревожные входы/выходы, RS-485, RS-232

2 Аудиовыход RCA 8 Гнездо питания AC 220В

3 HDMI видеовыход 9 Кнопка включения/отключения питания

4 VGA видеовыход 10 Контакт для заземления

5 USB порт 11 Аудиовход RCA

6 Сетевой разъём RJ-45 12 Куллер для охлаждения блока питания

Примечания:

Для датчиков: подключите положительные (+) выходные контакты датчиков ко входам А1…n на клеммной колодке.

Подключите заземляющие (-) выходные контакты датчиков к заземляющим входам.

Для исполнительных устройств используйте контакты с обозначениями C1…n и NO1…n.

Поворотные устройства видеокамер подключаются шлейфом ко входам RS-485(Rx и Tx).

№ ОПИСАНИЕ № ОПИСАНИЕ

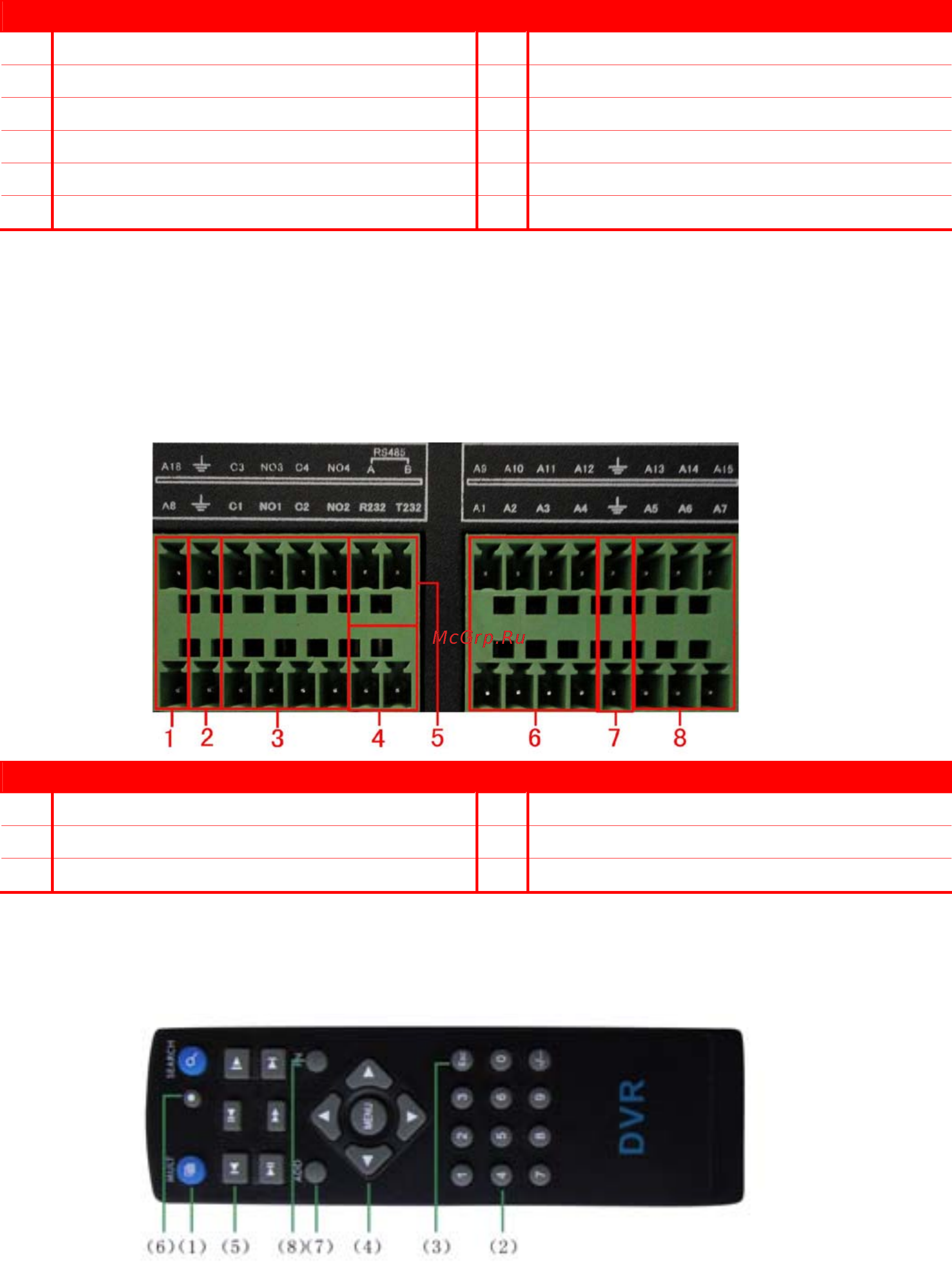

1,6,8 Тревожные входы 4 Последовательный интерфейс RS-232

2,7 Земля 5 Последовательный интерфейс RS-485

3 Тревожные выходы
