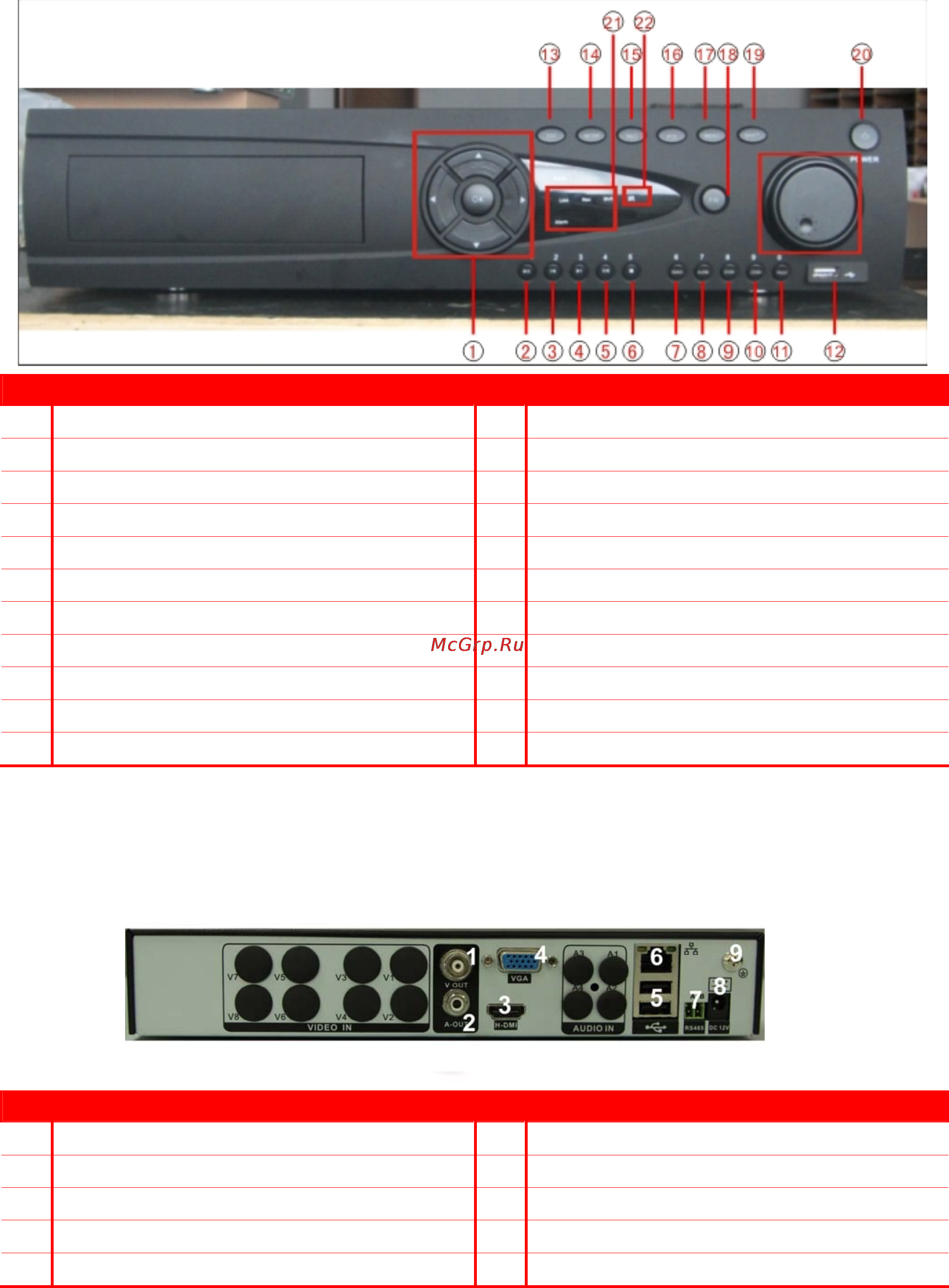

5.2.4 Передняя панель PVDR-24NRF2

№ ОПИСАНИЕ № ОПИСАНИЕ

1 Навигационные кнопки, Кнопка «Ввод» 12 USB-порт

2 Кнопка «Воспроизвести/Пауза/1» 13 Кнопка «Отмена»

3 Кнопка «Предыдущий файл/2» 14 Кнопка «Замедлить воспроизведение»

4 Кнопка «Следующий файл/3» 15 Кнопка «Запись»

5 Кнопка «Пауза/4» 16 Кнопка «PTZ управление»

6 Кнопка «Стоп/5» 17 Кнопка «Главное меню»

7 Кнопка «Поиск записей/6» 18 Кнопка «Помощь»

8 Кнопка «Тревожный выход/7» 19 Кнопка «Shift»

9 Кнопка «Уменьшить зум/8» 20 Кнопка включения/отключения устройства

10 Кнопка «Увеличить зум/9» 21 Световые индикаторы

11 Кнопка «Пресет/0» 22 ИК-приёмник



5.3 Задняя панель

5.3.1 Задняя панель PVDR-08NR2

№ ОПИСАНИЕ № ОПИСАНИЕ

1 BNC видеовыход 6 Сетевой разъём RJ-45

2 Аудиовыход RCA 7 Последовательный порт RS-485

3 HDMI видеовыход 8 Гнездо питания DC 12В

4 VGA видеовыход 9 Контакт для заземления

5 USB порты
