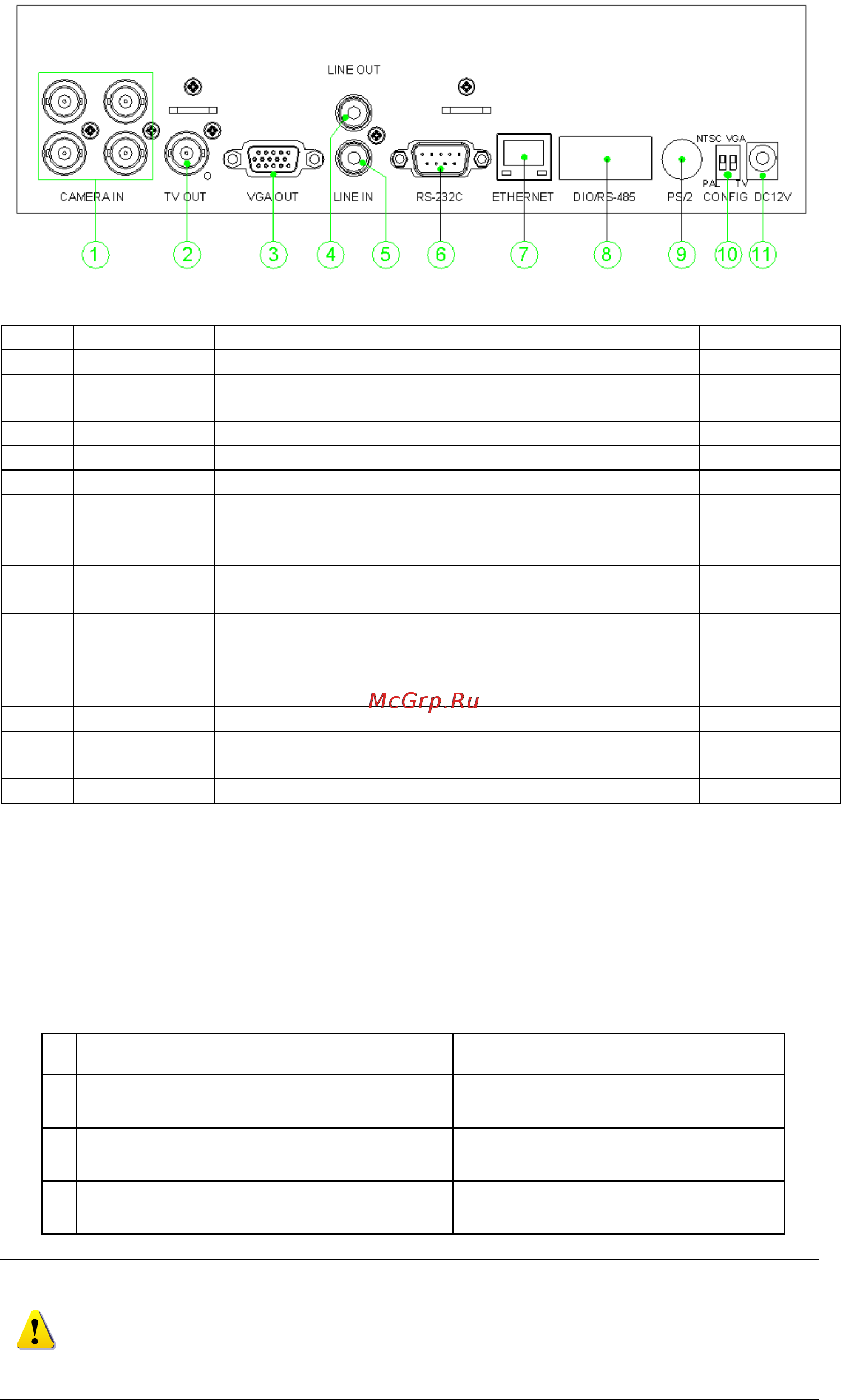

№ Название Функции Тип
1 CAMERA IN
Разъемы для подключения видеокамеры BNC
2 TV OUT
Разъем для подключения монитора CCTV
(разделенный экран)
BNC
3 VGA OUT
Разъем для подключения монитора VGA D-SUB 15P
4 LINE OUT
Звуковой выход RCA
5 LINE IN
Звуковой вход RCA
6 RS-232C
Разъем для подключения последовательного
кабеля для обновления и проверки
системы
D-SUB 9P
7 ETHERNET
Разъем для ADSL, кабельного модема и
Ethernet 10/100 Base-T
RJ-45
8 DIO/RS-485
Разъем для подключения кабеля для
управления камерами в режиме PTZ
Подключение удлинительной платы
датчика/реле
Клеммная
панель
9 PS/2
Разъем для подключения мыши PS/2 PS/2
10
NTSC/PAL
VGA/TV
Выбор формата входного видеосигнала
Выбор формата выходного видеосигнала
DA-2
11 DC IN
Разъем для подключения кабеля питания Разъем DC
2-2 Установка и подсоединение
2-2-1 Начальное подключение
Подсоединение CCTV камер, CCTV монитора (или PC монитора), и USB «мышки» к
регистратору как показано в таблице.
Подключаемое устройство Разъем регистратора
1
CCTV камера
Видео вход
2
CCTV монитор (или PC монитор) TV или VGA вход
3
Манипулятор «мышь»
PS/2
1. Не использовать камеры с разным стандартом видео сигнала.
(NTSC/PAL)
2. Выбор стандарта видео сигнала (NTCS/PAL) осуществляется
переключателем на задней панели регистратора.
3. Выбор выходного сигнала (VGA/TV) осуществляется переключателем
на задней панели регистратора.
9
