Polyvision PVDR-0484L [38/55] Выход тревоги
![Polyvision PVDR-0484L [38/55] Выход тревоги](/views2/1189096/page38/bg26.png)
сигнала видеозапись этого канала включается автоматически.
① Выбрать {Событие} {Звук} используя кнопки со стрелками и кнопку Select.
② В диалоговом окне выбрать аудио канал, используя кнопки со стрелками и кнопку
Select.
③ Выбрать {Событие} {Звук} {Чувствит} используя кнопки со стрелками и кнопку
Select.
Для настройки всех каналов одновременно выберите колонку {Звук} и нажмите
кнопку [SELECT].

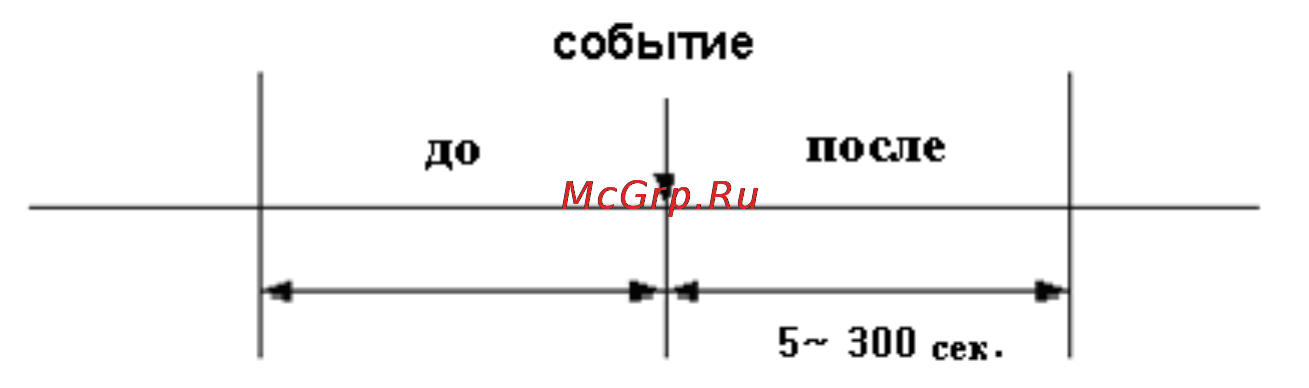

(4) После срабатывания
Используется для установки времени записи после срабатывания по датчику.
① Выбрать {Событие} {Посл} используя кнопки со стрелками и кнопку Select.
② В окне выбора установите нужный период времени, используя кнопки со стрелками и
кнопку Select.
Время устанавливается в секундах. При срабатывании тревоги запись будет
производиться на установленный период времени.
Для настройки всех каналов одновременно выберите колонку {Посл} и нажмите
кнопку [SELECT].
4) Выход тревоги
Эта функция позволяет информировать о событии через зуммер, сообщение, доп.
монитор или релейный выход.
(1) Зуммер
Эта функция активирует зуммер при тревоге.
① Выбрать {Вых Трев } {Зум.} для канала используя кнопки со стрелками и кнопку
[SELECT].
② В диалоговом окне выбрать событие при котором активируется зуммер (например:
движение, сенсор, звук) используя кнопки со стрелками и кнопку [SELECT], выберите
включить или отключить функцию зуммера.
(2) Предварительные установки
При обнаружении события камера срабатывает в соответствии с предварительными
настройками PTZ.
① Выбрать {Вых Трев} {PTZ} для канала используя кнопки со стрелками и кнопку
37
